— Deutsch Vakuum-Sprühentgasung — 20.05.2019

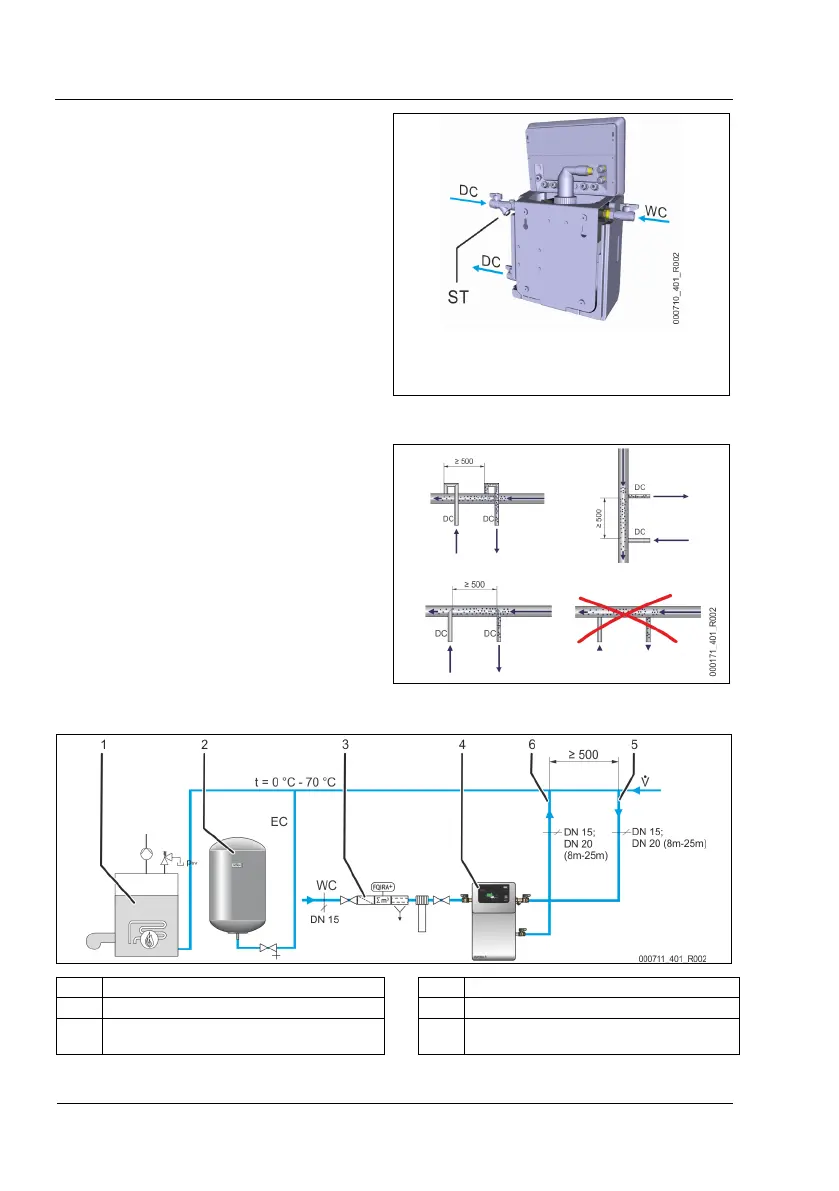

. Schrauben Sie den Kugelhahn für den Anschluss
Nachspeisung „WC“ (grüner Griff) auf.
– Wird die automatische Nachspeisung nicht
angeschlossen, so ist der Anschluss „WC“ mit
einem Blindstopfen G ½ Zoll zu verschließen.
. Schrauben Sie den Kugelhahn mit dem Schmutzfänger
„ST“ (roter Griff) am Eingang „DC“ der Entgasung auf.
. Schrauben Sie den Kugelhahn am Ausgang „DC“ (blauer
Griff) der Entgasung auf.
Wandmontage
Das Gerät wird an der Wand mit Hilfe der an der Rückseite des
Gehäuses vorgesehenen Bohrungen montiert. Die
Befestigungsmittel sind bauseits entsprechend der
Beschaffenheit der Wand
und des Gewichtes des Gerätes zu
6.3.3 Entgasungsleitung zur Anlage
Detail Einbindung Entgasungsleitung „DC“
Führen Sie die Einbindung der Entgasungsleitungen „DC“
folgendermaßen
durch:
Vermeiden Sie eine Überlastung des Schmutzfängers
„ST“ vom Gerät durch das Eindringen von groben
Schmutz.
Binden Sie die gasreiche Entgasungsleitung „DC“ vor
der gasarmen Entgasungsleitung ein (In
Strömungsrichtung der Anlage gesehen).
Bevorzugen Sie bei der Einbindung die Rücklaufseite
vom Anlagensystem.
– Die Wassertemperatur muss im Bereich 0 °C – 70
°C liegen um eine ausreichende
Entgasungsleistung zu gewährleisten.
Gerät in einer Heizungsanlage, Druckhaltung mit Membran-Druckausdehnungsgefäß „MAG“
1 Heizungsanlage 4 Gerät
2 Druckausdehnungsgefäß 5 Entgasungsleitung „DC“ (gasreiches Wasser)
3 Optionales Zusatzgerät, siehe Kapitel 4.5 "Optionale
Zusatzausrüstung" auf Seite 10
6 Entgasungsleitung „DC“ (entgastes Wasser)
