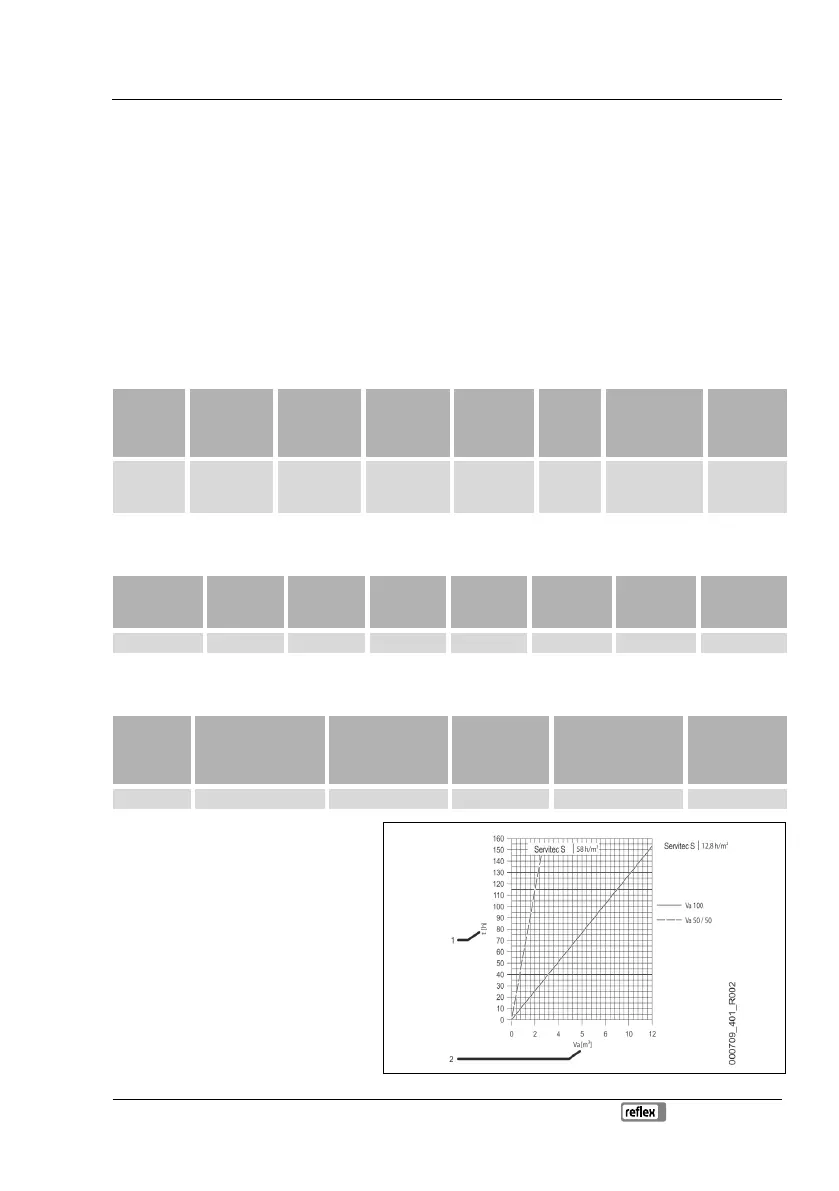

Technické údaje
Vákuové postrekovacie odplyňovanie — 20.05.2019 Slovensky — 11
5 Technické údaje

Upozornenie!
Nasledujúce hodnoty platia pre všetky zariadenia:
– Prípustná prívodná teplota:
–
Prípustná prevádzková teplota doplňovacieho odplyňovania:
–
Prípustná vonkajšia teplota:
–
Prípustný navýšený prevádzkový tlak:
–
Maximálny prívodný tlak pre dopĺňanie:
–
Výkon dopĺňania:
–
Stupeň separácie uvoľnených plynov:
–
Stupeň separácie voľných plynov:
– Stupeň ochrany:
70° C
0 °C
– 30 °C
0 °C
– 35 °C
8 bar
6 bar
0,05 m³/h
≤ 90 %
100 %
IP 42
5.1 Elektrika
Typ
Elektrický
výkon
(kW)
Elektrická
prípojka
(V / Hz)
Poistka
(A)
Počet
rozhraní RS-
485
Vstupný/
výstupný
modul
Elektrické
napätie riadiacej
jednotky
(V, A)
Hladina
hluku
(dB)
Servitec S 0,2 230 / 50 10 1 kus ako
zásuvný
modul
Externý
voliteľný
modul
230, 4 54
5.2 Rozmery a prípojky
Typ
Hmotnosť
(kg)
Výška
(mm)
Šírka
(mm)
Hĺbka
(mm)
Prípojka
odplyňovania
prístroja
Prípojka
odplyňovania
zariadenia
Prípojka
dopĺňania
Servitec S 12,4 572 340 211 IG ½ cól IG ½ cól IG ½ cól
5.3 Prevádzka
Typ
Objem zariadenia
(100% voda)
(m³)
Objem zariadenia
(50% voda
50% Glykol)
(m³)
Pracovný tlak
(bar)
Prípustný navýšený
prevádzkový tlak
(bar)
Teplota
prevádzky
(°C)
Servitec S 6 4 0,5 – 4,5 8 >0 – 70
Smerové hodnoty pre maximálne odplyňovaný
objem zariadenia „Va“ pri extrémnych
podmienkach uvedenia do prevádzky pri redukcii
dusíka z 18
mg/l na 10 mg/l.
1
Trvalé odplyňovanie „t“ [h]
2
. Objem zariadení „Va“
[m
3
]
