Paigaldus
Degaseerimine vaakumpihustussüsteemiga — 20.05.2019 Eesti keel — 15
Toimige järgmiselt.
• Degaseerimistorud „DC“ ühendatakse seadmete süsteemi peavoolule „V“.
• Seade vajab seadmete süsteemiga ühendamiseks kahte degaseerimistoru.
– Üks degaseerimistoru gaasirikka vee suunamiseks seadmete süsteemist välja.
– Üks degaseerimistoru vähese gaasisisaldusega vee seadmete süsteemi tagasisuunamise jaoks.
• Paigaldage degaseerimistorud paisutoru „EC“ lähedusse.
– Sellega tagate stabiilsed rõhuvahekorrad.
• Paigaldage seade membraanpaisupaagi „MAG“ lähedale.
– Nii tagate membraanpaisupaagi rõhu jälgimise.
– Seadistage juhtimissüsteemis töörežiimiks „Magcontrol“.

Märkus!
•
Pöörake tähelepanu, et ühendamine toimuks peavoolule „V“. Eelkõige hüdrauliliste paisude ja
tagasivoolusegistitega lülitusvariantide puhul.
– Lülitus- ja järeltäitevariandid, Vt ptk 6.4 "Lülitus- ja järeltäitevariandid", lk 15.

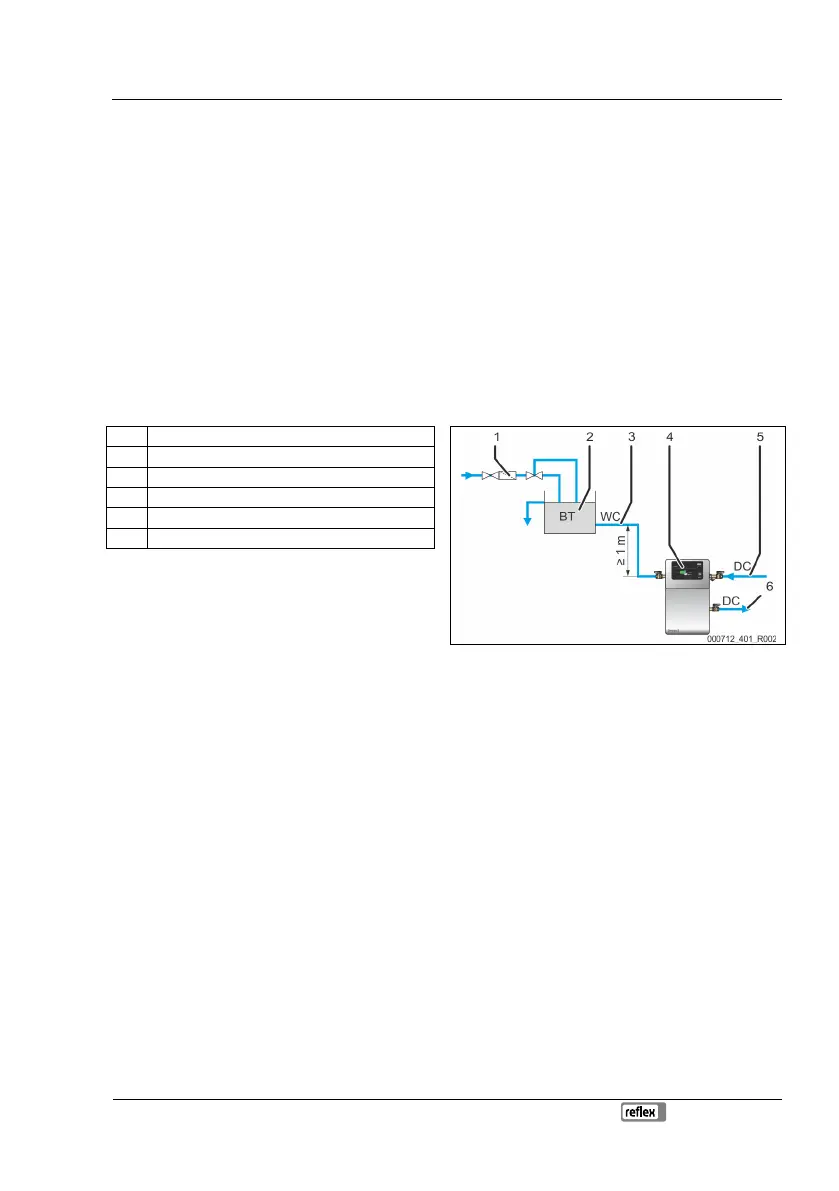

6.3.3.1 Järeltäitetoru
1 Mustusekogur „ST”
2 Veevõrgu eraldusmahuti „BT“
3 Järeltäitetoru „WC”
4 Seade
5 Degaseerimistoru „DC” (gaasirikas vesi)
6 Degaseerimistoru „DC” (degaseeritud vesi)
Veega järeltäitmisel järgige järgmisi tingimusi.
• Veega järeltäitmisel veevõrgu eraldusmahuti „BT”
kaudu peab veevõrgu eraldusmahuti „BT“ alaserv
olema vähemalt 1 m kõrgemal kui seadme pump „PU”.
• Sulgege järeltäitetoru „WC“ ühendus, kui järeltäitetoru
ei ühendata.
– Seadistage seadme juhtimissüsteemis
töörežiimiks järeltäite režiimivariant
„Levelcontrol“.
• Paigaldage mootoriga 2-tee kuulkraani „CD” lähedusse vähemalt üks mustusekogur „ST”, mille silmuse suurus on ≤ 0,25 mm.

Märkus!
Vältige seadme töös tõrgete põhjustamist.
–
Tagage süsteemi manuaalne veega järeltäitmine.

Märkus!
Kasutage järeltäitetorus „WC” rõhualandajat, kui seisurõhk ületab 6 bar.
6.4 Lülitus- ja järeltäitevariandid
Seadmel on kaks järeltäitmise võimalust.
• Rõhust sõltuv järeltäitmine „Magcontrol“.
– Membraanpaisupaagiga süsteemi puhul.
• Tasemest sõltuv järeltäitmine „Levelcontrol“.
– Rõhuhoideseadmega süsteemi puhul.
– Tarneolekus on seade eelseadistatud töörežiimile „Levelcontrol“. Kui rõhuhoideseadet ei ühendata, siis toimub rõhust
sõltumatu degaseerimine ilma automaatse järeltäitmiseta, Vt ptk 7.4 "Automaatrežiimi käivitamine", lk 21.
