Reflex Servitec S - Indstilling Af Mindstedriftstrykket I Magcontrol

Idrifttagning
20
— Dansk Vakuum - Sprayafgasning — 20.05.2019

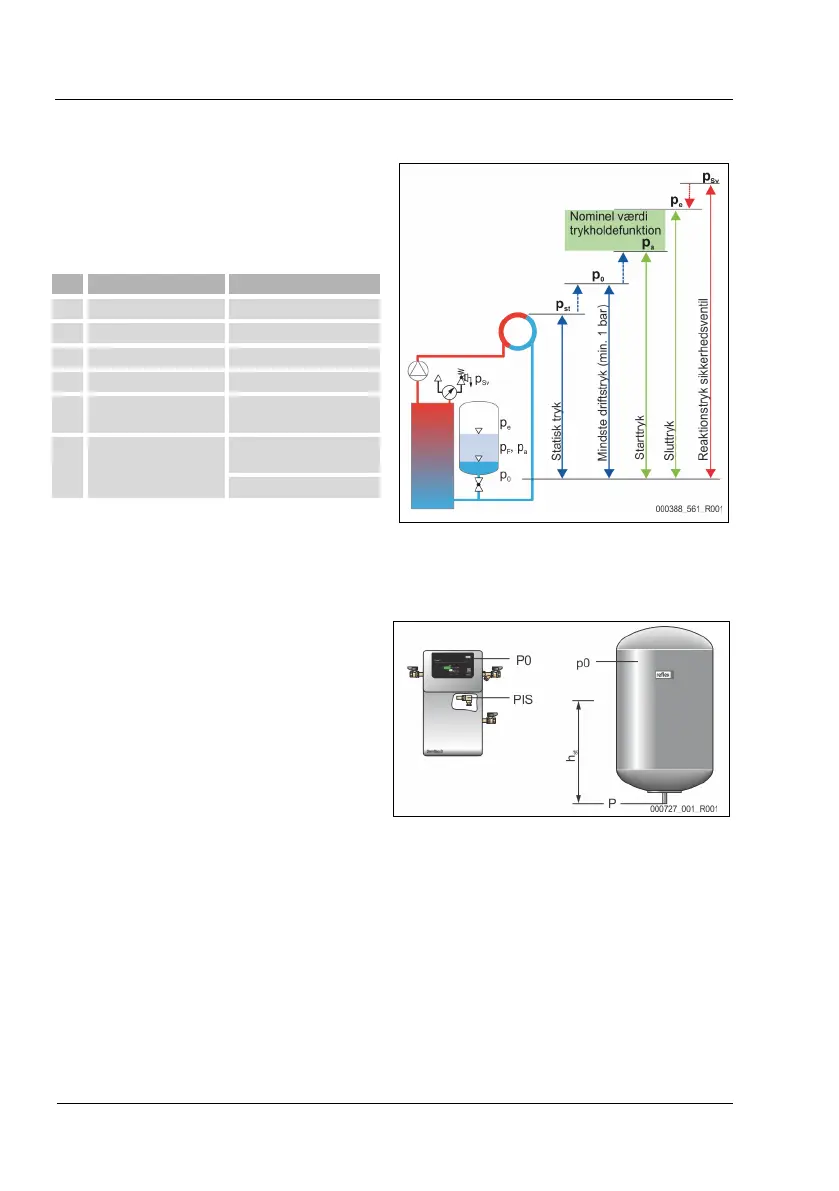

7.2 Indstilling af mindstedriftstrykket i Magcontrol
Minimaldriftstrykket "P
0
" indlæses kun med den
trykafhængigt styrede efterfødning ved anlæg med en
membran-trykekspansionsbeholder direkte på enheden
Servitec. Værdien bestemmes via trykholdefunktionens
placering.
Beskrivelse
Beregning
p
st
Statisk tryk = statisk højde (h
st
)/10
p
0
Mindste driftstryk = p
st
+ 0,2 bar (anbefales)
p
a
Starttryk (pumpe "TIL") = p
0
+ 0,3 bar
Hviletrykområde
p
e
Sluttryk ≤ p
Sv
- 0,5 bar (for p
Sv
≤ 5,0
bar)
p
Sv
Sikkerhedsventilens
aktiveringstryk
= p
0
+ 1,2 bar (for p
Sv
≤ 5,0
bar)
= 1,1 x p
0
+ 0,8 bar
D
et mindste driftstryk kan beregnes og gemmes via appen Reflex Control Smart med henblik på konfiguration, når enheden tages i
brug første gang. Kontroller også altid anlæggets korrekte fortryk i MAG. Gør som følger:
1. Indstil styringen på "Magcontrol" i appen.
2. Bestem enhedens mindste driftstryk "P
0
" afhængigt af membran-trykekspansionsbeholderens fortryk "P
0
".
•
Enheden er installeret på samme niveau som
membrantrykekspansionsbeholderen (hst = 0).
– P
0
= p0*
•
Enheden er installeret længere nede end
membrantrykekspansionsbeholderen.
– P
0
= p0 + h
st
/10*
•
Enheden er installeret højere oppe end
membrantrykekspansionsbeholderen.
– P
0
= p0 - h
st
/10*
*
p0 i bar, h
st
i m

Bemærk!
Overhold Reflex'
planlægningsretningslinjer.
–
Ved planlægningen skal det påses, at apparatets arbejdsområde ligger mellem starttrykket "pa" og sluttrykket
"pe" i trykholdesystemets arbejdsområde.
