Bu çalışma modu, basınç tutma istasyonlarına sahip tesisler için geçerlidir ve sabit bir basınçla elastik bir işletim şeklini mümkün
kılar.
İlave su beslemesi, basınç tutma istasyonunun genleşme haznesinde ölçülen su seviyesine göre yapılır. Doluluk seviyesi basınç
ölçüm kutusu "LIS" üzerinden belirlenir ve basınç tutma istasyonunun kumandasına iletilir. Kutu, genleşme kabındaki doluluk
seviyesi düşük olduğunda cihazın kumandasına 230 V'luk bir sinyal gönderir. Cihazın kumandası, motor ayar düzeneğini "WC” ilave
besleme hattının motor bilyalı vanasından regüle eder. Bu sayede, ilave besleme süresi ve çevrimleri denetlenerek kontrollü bir
ilave su beslemesi gerçekleşir.
6.5 Elektrik bağlantısı
Elektrik çarpması nedeniyle hayati tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol açabilecek yaralanmalar meydana gelebilir.
• Cihazın monte edileceği tesisin gerilimsiz olmasına dikkat edin.
• Tesisin başka kişiler tarafından tekrar çalıştırılamayacağından emin olun.
• Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece elektronik uzmanı tarafından ve elektro teknik kurallar
doğrultusunda yapılmasını sağlayın.
Aşağıdaki açıklamalar standart tesislerle ilgilidir ve müşteriye ait gerekli bağlantılarla sınırlıdır.
1. Tesisi gerilimsiz duruma getirin ve tekrar çalıştırmaya karşı emniyete alın.
2. Kapakları çıkarın.
TEHLİKE Elektrik çarpması nedeniyle hayati tehlikeye yol açabilecek yaralanmalar. Cihaza ait devre kartının
parçalarında şebeke fişinin gerilim beslemesinden çekilmesinden sonra da 230 V seviyesinde gerilim bulunabilir. Kapakların
çıkarılmasından önce cihazın kumandasını tamamen gerilim beslemesinden ayırın. Devre kartının gerilimsiz olup olmadığını
kontrol edin.
3. İlgili kablo için uygun cıvatalı kablo bağlantıları kullanın. Örneğin M16 veya M20.
4. Yerleştirilecek tüm kabloları cıvatalı kablo bağlantılarından geçirin.
5. Tüm kabloları terminal planına göre bağlayın.
– Müşteriye ait sigortaya bağlı olarak cihazın bağlantı güçlerini dikkate alın, bakınız bölüm 5 "Teknik Veriler" bakınız
sayfa 11.
6. Kapağı monte edin.
7. Elektrik fişini 230 V güç kaynağına takın.
8. Tesisi açın.
Elektrik bağlantısı tamamlanmış.

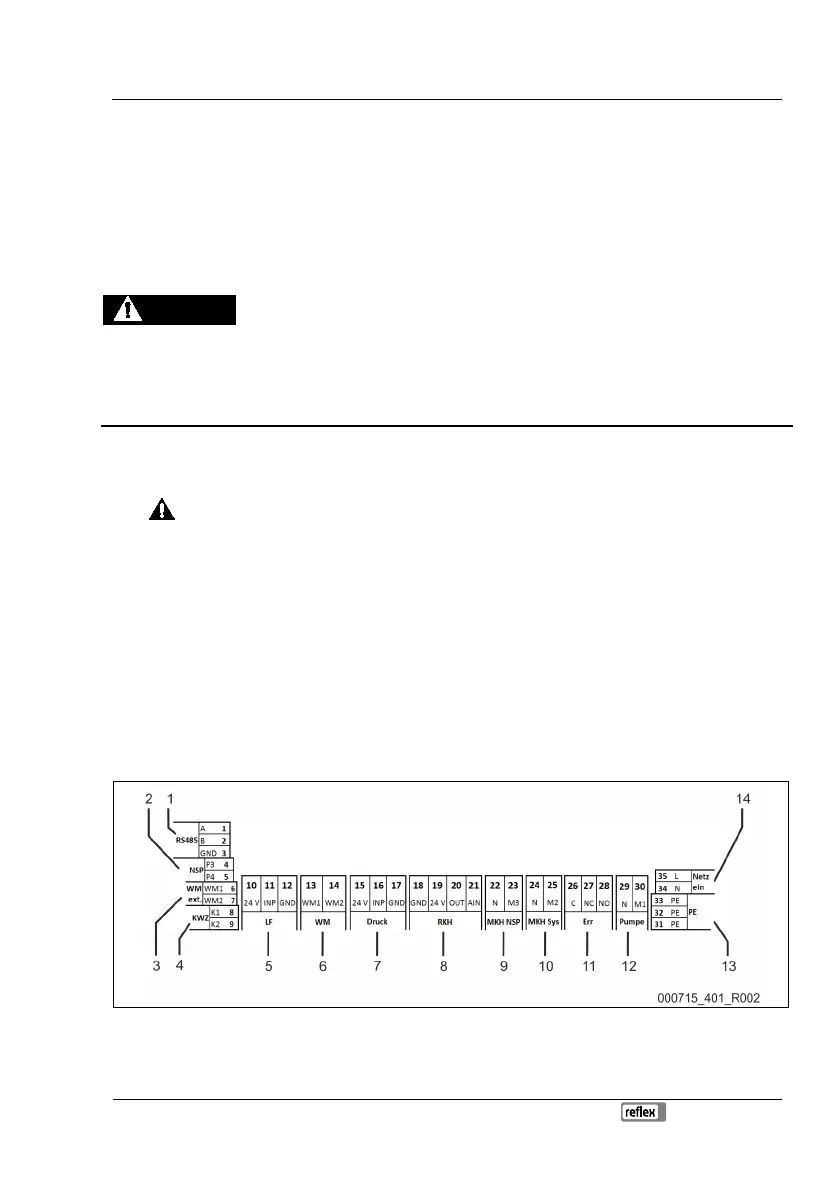

6.5.1 Terminal şeması
