Reflex Servitec S Original Operating Manual

Συναρμολόγηση
Απαέρωση με ψεκασμό σε κενό — 20.05.2019 Ελληνικά — 19
ΚΙΝΔΥΝΟΣ Θανατηφόροι τραυματισμοί από ηλεκτροπληξία. Σε ορισμένα τμήματα της πλακέτας
τυπωμένου κυκλώματος της συσκευής ενδέχεται να παραμένει η τάση των 230 V, ακόμα και αφού αφαιρεθεί το
βύσμα από την παροχή τάσης. Προτού αφαιρέσετε τα καλύμματα, αποσυνδέστε το σύστημα ελέγχου της
συσκευής εντελώς από την παροχή τάσης. Βεβαιωθείτε ότι δεν υπάρχει τάση στην πλακέτα τυπωμένου
κυκλώματος.
3. Χρησιμοποιήστε έναν κατάλληλο κοχλιωτό σύνδεσμο για το αντίστοιχο καλώδιο. Για παράδειγμα M16 ή M20.
4. Περάστε όλα τα καλώδια προς τοποθέτηση μέσα από τον κοχλιωτό σύνδεσμο καλωδίων.
5. Συνδέστε όλα τα καλώδια σύμφωνα με το διάγραμμα ακροδεκτών.
– Για την προστασία επί τόπου στην εγκατάσταση λάβετε υπόψη τις τιμές ισχύος σύνδεσης της συσκευής,
βλ. κεφάλαιο 5 "Τεχνικά χαρακτηριστικά" στη σελίδα 12.
6. Τοποθετήστε το κάλυμμα.
7. Συνδέστε το βύσμα στην παροχή τάσης 230 V.
8. Ενεργοποιήστε την εγκατάσταση.
Η ηλεκτρική σύνδεση ολοκληρώθηκε.

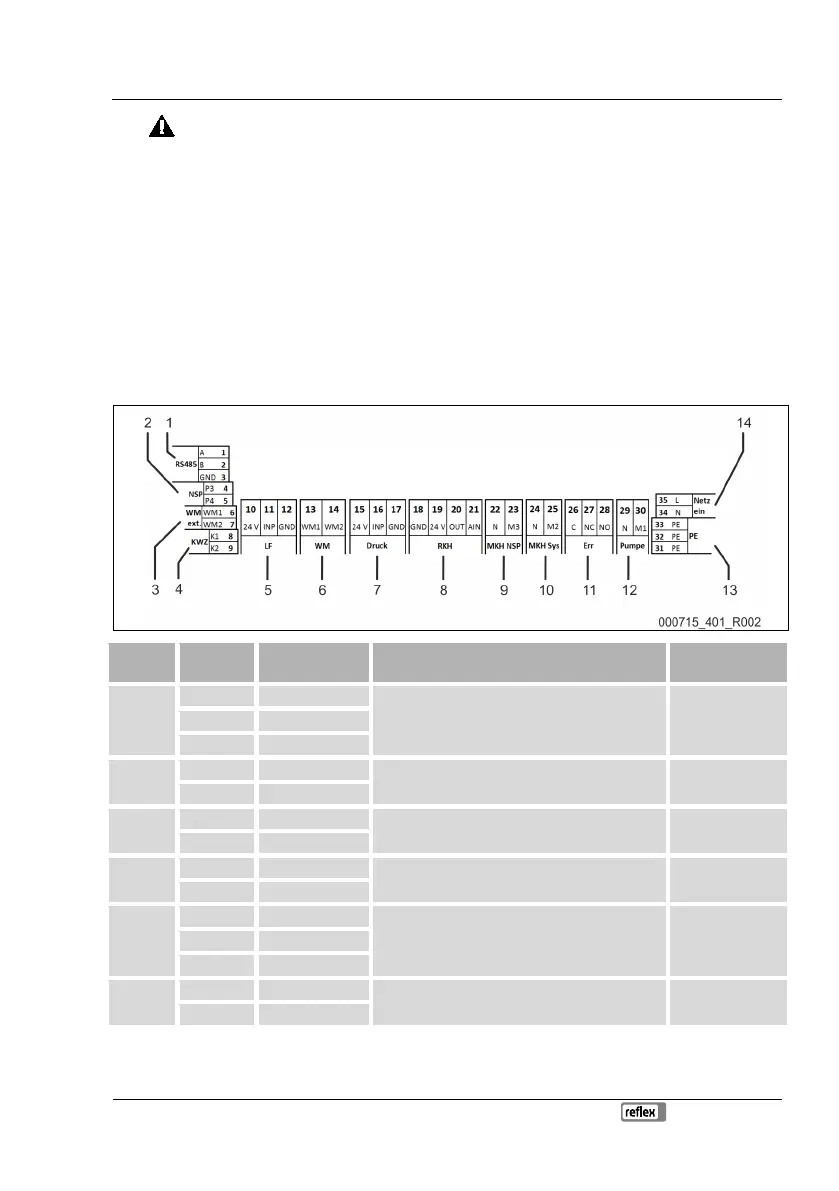

6.5.1 Διάγραμμα ακροδεκτών
Αριθμοί
θέσης
Αριθμός
ακροδέκτη
Σήμα Λειτουργία Καλωδίωση
1
1 GND
Διεπαφή RS485
Από τον πελάτη
προαιρετικά
2 A
3 B
2
4 P3
Σήμα αναπλήρωσης (230 V)
Από τον πελάτη
προαιρετικά
5 P4
3
6 WM1
Ανεπαρκής ποσότητα νερού εξωτερικά –
Ψηφιακή είσοδος.
Από τον πελάτη
προαιρετικά
7 WM2
4
8 K1
Μετρητής νερού με επαφή
Από τον πελάτη
προαιρετικά
9 K2
5
10 24 V
Αισθητήρας αγωγιμότητας – Αναλογική είσοδος
4-20 mA
Από τον πελάτη
προαιρετικά
11 INP
12 GND
6
13 WM1
Ανεπαρκής ποσότητα νερού – Ψηφιακή είσοδος
Από τον πελάτη
προαιρετικά
14 WM2
