Tekniske data
Vakuum - Sprayafgasning — 20.05.2019 Dansk — 11
5 Tekniske data

Bemærk!
Følgende værdier gælder for alle anlæg:
– Tilladt fremløbstemperatur:
–
Tilladt driftstemperatur efterfødningsafgasning:
–
Tilladt omgivelsestemperatur:
–
Tilladt driftstryk:
–
Maksimalt tilløbstryk ved efterfødning:
–
Efterfødningsledning:
–
Udskilningsgrad af opløste gasser:
–
Udskilningsgrad af frie gasser:
– Kapslingsklasse:
70° C
0 °C
– 30 °C
0 °C
– 35 °C
8 bar
6 bar
0,05 m³/h
≤
90 %
100 %
IP 42
5.1 El-system
Type
Elektrisk effekt
(kW)
Elektrisk
tilslutning
(V / Hz)
Sikring
(A)
Antal
grænseflader
RS-485
I/0-modul
Elektrisk
spænding
styreenhed
(V, A)
Lydtrykniveau
(dB)
Servitec S 0,2 230 / 50 10 1 stk. modul
til at stikke i
Eksternt
modul
efter
ønske
230, 4 54
5.2 Mål og tilslutninger
Type
Vægt
(kg)
Højde
(mm)
Bredde
(mm)
Dybde
(mm)
Tilslutning
afgasning,
enhed
Tilslutning
afgasning,
anlæg
Tilslutning
efterfødning
Servitec S 12,4 572 340 211 IG ½-tomme IG ½-tomme IG ½-tomme
5.3 Drift
Type
Anlægsvolumen
(100 % vand)
(m³)
Anlægsvolumen
(50% vand
50% glykol)
(m³)
Arbejdstryk
(bar)
Tilladt driftsovertryk
(bar)
Temperatur drift
(°C)
Servitec S 6 4 0,5 – 4,5 8 >0 – 70

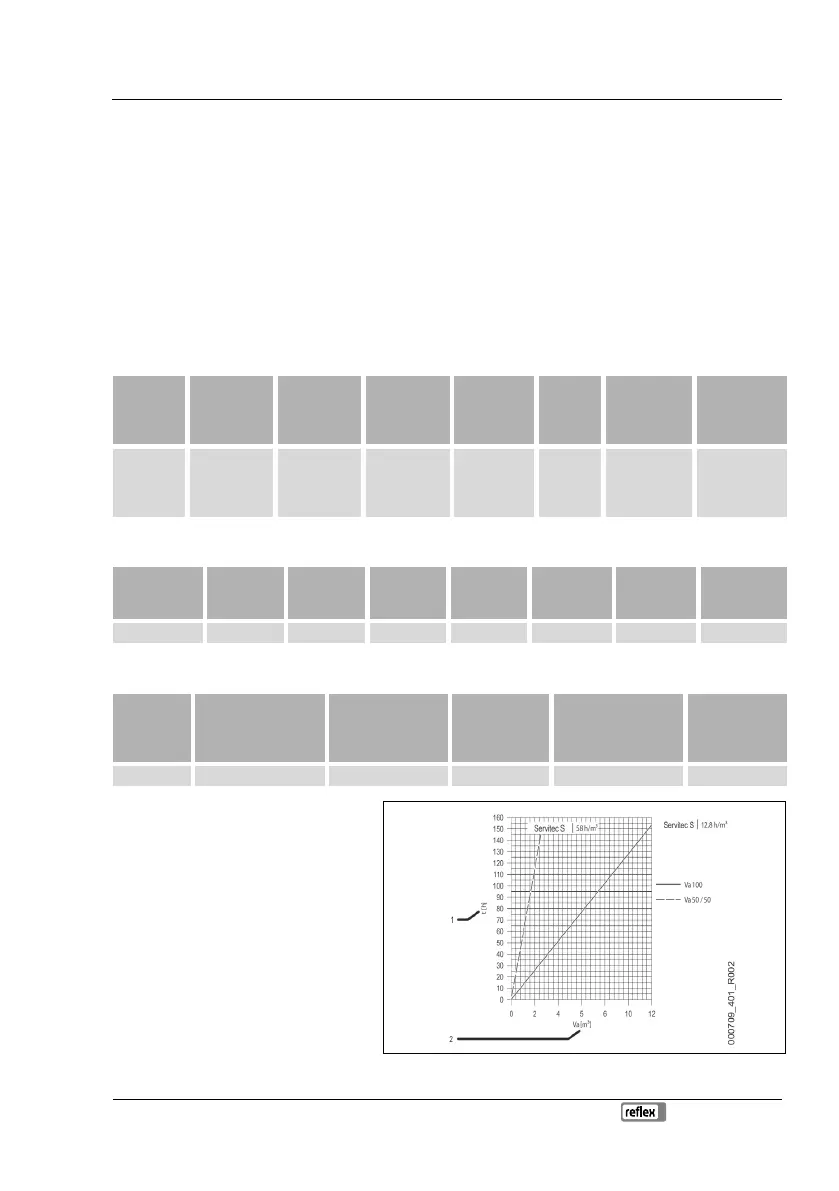

Vejledende værdier for maks. afgasningsvolumen
i
anlægget "Va" under idrifttagningens ekstreme
betingelser ved en kvælstofreduktion på fra 18
mg/l til 10 mg/l.
1
Permanentafgasning "t" [h]
2
. Anlægsvolumen "Va" [m
3
]
