Vakuum - sprayavgassing — 20.05.2019
Norsk — 7
Fare for personskader på grunn av høy vekt på enheten
På grunn av vekten til enheten er det fare for personskader og ulykker.
• Under montering eller demontering må du eventuelt arbeide sammen med en person til.
Skader på enheten på grunn av transport
Ved uforskriftsmessig transport kan det oppstå skader på enheten.
• Beskytt tilkoblingene mot skader med egnede deksler.
4 Apparatbeskrivelse
Enheten er en avgassings- og ettermatingsstasjon. Hovedbruksområdene er varme- og kjølekretsløp samt anlegg hvor
driftsforstyrrelser på grunn av frigjorte eller frie gasser må unngås. Enheten arbeider med en vakuumpumpe som er konstruert for
dette bruksområdet. Dette muliggjør en kompakt konstruksjon for små og middels store anlegg.
Sikkerheten til enheten:
• Ingen direkte innsuging av luft på grunn av kontroll av trykkholdingen med automatisk ettermating.
• Ingen sirkulasjonsproblemer på grunn av fri blåsing i kretsløpvannet.
• Reduksjon av korrosjonsskaden på grunn av oksygenuttrekk fra fylle- og ettermatingsvannet.

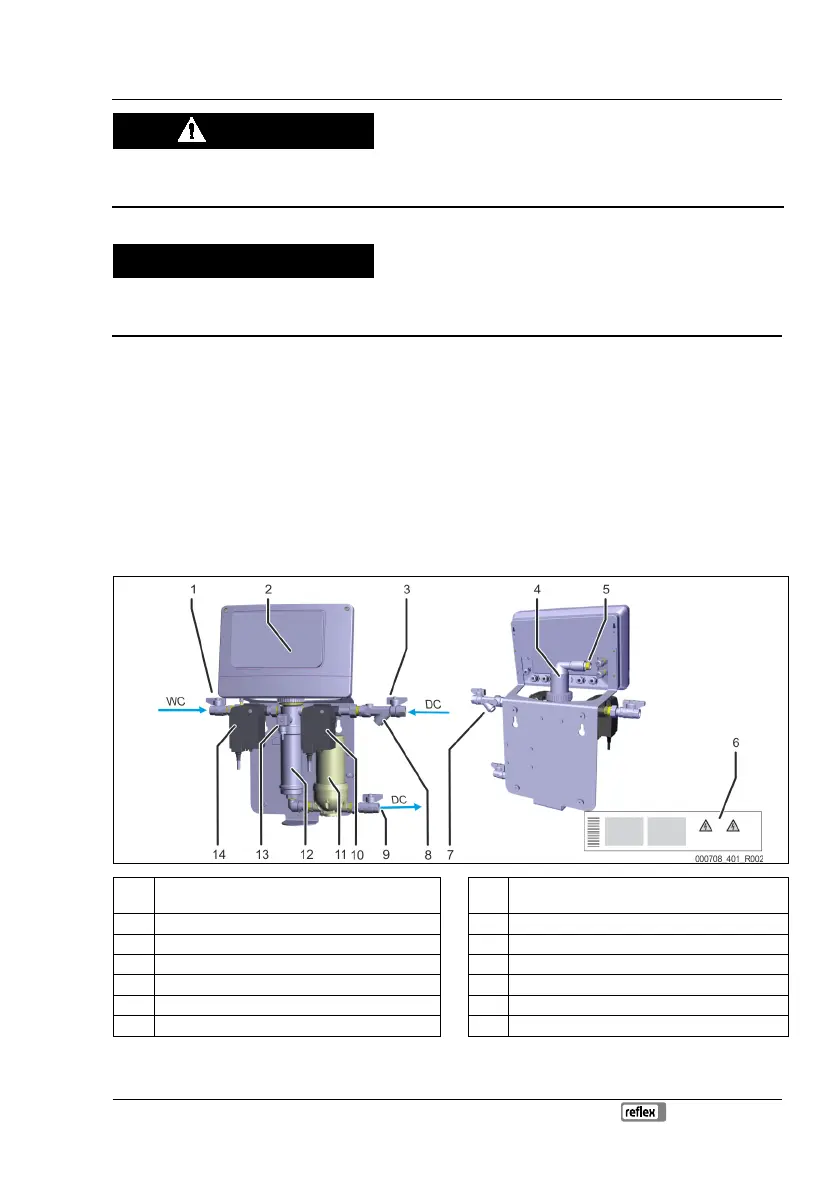

4.1 Oversiktsvisning
1 Tilkobling ettermatingsledning WC 8
Integrert filterinnsats med tilkoblingsventil
systemside
2 Styring 9 Tilkobling ledning utgangsside DC
3 Tilkobling tilførselsledning systemside DC 10 Motorkuleventil systemside
4 Utlufter 11 Pumpe
5 Tilbakeslagsventil på utlufter 12 Sprøyterør
6 Typeskilt 13 Trykksensor
7 Smussfanger 14 Motorkuleventil ettermatingsside
