Vakuum-Sprühentgasung — 20.05.2019
Deutsch — 7
Verletzungsgefahr durch hohes Gerätegewicht
Durch das Gerätegewicht besteht die Gefahr von körperlichen Schäden und Unfällen.
• Arbeiten Sie gegebenenfalls bei der Montage oder Demontage mit einer zweiten Person.
Geräteschaden durch Transport
Bei unsachgemäßem Transport können Beschädigungen am Gerät entstehen.
• Schützen Sie die Anschlüsse vor Beschädigungen mit geeigneten Abdeckungen.
4 Gerätebeschreibung
Das Gerät ist eine Entgasungs- und Nachspeisestation. Die Haupteinsatzgebiete sind Heiz-und Kühlkreisläufe sowie Anlagen, in
denen Betriebsstörungen durch gelöste oder freie Gase vermieden werden sollen. Das Gerät arbeitet mit einer für diesen
Einsatzzweck konstruierten Vakuumpumpe. Dies ermöglicht eine kompakte Bauweise für kleine und mittlere Anlagengrößen.
Das Gerät bietet folgende Sicherheiten:
• Kein direktes Einsaugen von Luft durch Kontrolle der Druckhaltung mit automatischer Nachspeisung.
• Keine Zirkulationsprobleme durch freie Blasen im Kreislaufwasser.
• Reduzierung des Korrosionsschadens durch Sauerstoffentzug aus dem Füll- und Nachspeisewasser.

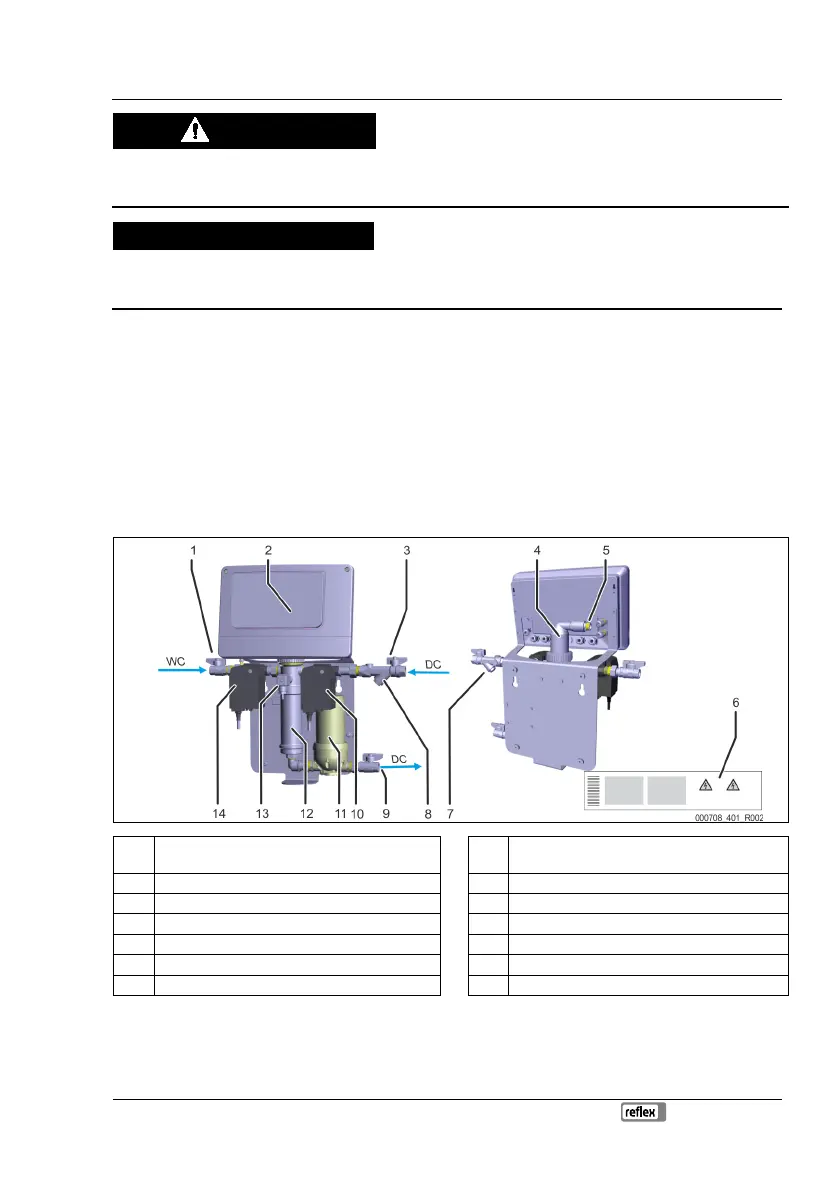

4.1 Übersichtsdarstellung
1 Anschluss Nachspeiseleitung WC 8 Integrierter Filtereinsatz im Anschlussventil
Systemseite
2 Steuerung 9 Anschluss Leitung Ausgangsseite DC
3 Anschluss Zuleitung Systemseite DC 10 Motokugelhahn Systemseite
4 Entlüfter 11 Pumpe
5 Rückschlagventil am Entlüfter 12 Sprührohr
6 Typenschild 13 Drucksensor
7 Schmutzfänger 14 Motokugelhahn Nachspeiseseite
