— Italiano Degasaggio sottovuoto a iniezione — 20.05.2019

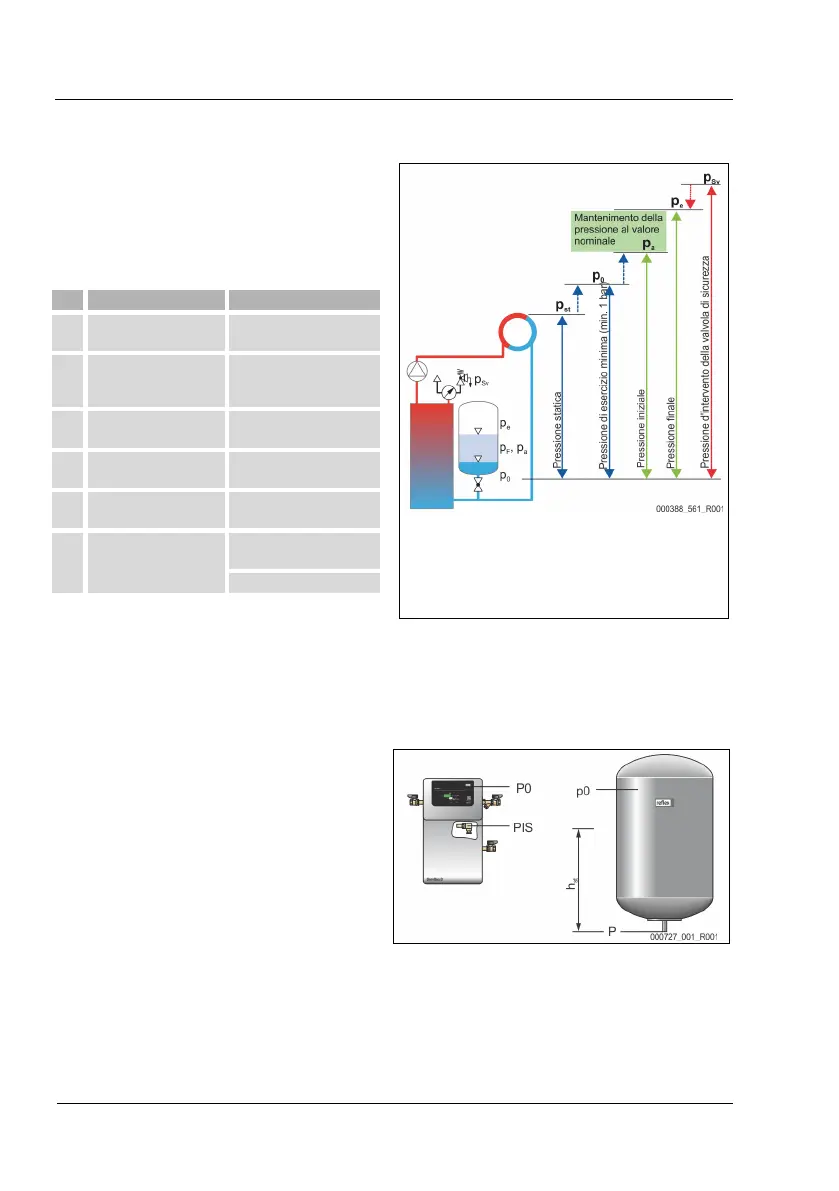

7.2 Impostazione della pressione minima di esercizio per Magcontrol
La pressione minima di esercizio "P
0
" viene indicata
direttamente sul dispositivo Servitec solo con il rabbocco
comandato in funzione della pressione in impianti dotati di
vaso di espansione sotto pressione a membrana. Il valore
viene rilevato dalla sede del dispositivo di mantenimento della
pressione.
p
st
Pressione statica
= prevalenza statica
(h
st
)/10
p
0
Pressione minima di
esercizio
= p
st
+ 0,2 bar
(suggeriment
o)
p
a
Pressione iniziale
(Pompa "ON")
= p
0
+ 0,3 bar
Intervallo di pressione
statica
p
e
Pressione finale ≤ p
Sv
- 0,5 bar (per p
Sv
≤ 5,0
bar)
p
Sv
Pressione di intervento
della valvola di sicurezza
= p
0
+ 1,2 bar (per p
Sv
≤ 5,0
bar)
= 1,1 x p
0
+ 0,8 bar
I
l calcolo della pressione minima di esercizio può essere eseguito e memorizzato direttamente durante la prima messa in servizio
per la configurazione tramite l’app Reflex Control Smart. Si prega di controllare sempre la pressione di mandata del MAG
nell’impianto. Procedere come segue:
1. Impostare l'unità di controllo su "Magcontrol" nell’app.
2. Determinare la pressione minima di esercizio "P
0
" dell'apparecchio in base alla prepressione "p0" del vaso di espansione sotto
pressione a membrana.
L'apparecchio è installato allo stesso livello del vaso di
espansione sotto pressione a membrana (hst = 0).
– P
0
= p0*
L'apparecchio è installato più in basso del vaso di
espansione sotto pressione a membrana.
– P
0
= p0 + h
st
/10*
L'apparecchio è installato più in alto del vaso di
espansione sotto pressione a membrana.
– P
0
= p0 - h
st
/10*
p0 espressa in bar, h
st
espressa in m
Avvertenza!
Per la pianificazione, seguire la linea guida Reflex.
Durante la pianificazione, tenere presente che il campo di lavoro dell'apparecchio rientra nel campo di lavoro
del sistema di mantenimento della pressione, compreso fra la pressione iniziale "pa" e la pressione finale "pe".
