Reflex Servitec S - Seinale Paigaldamine; Süsteemi Suubuv Degaseerimistoru

Paigaldus
14
— Eesti keel Degaseerimine vaakumpihustussüsteemiga — 20.05.2019
1

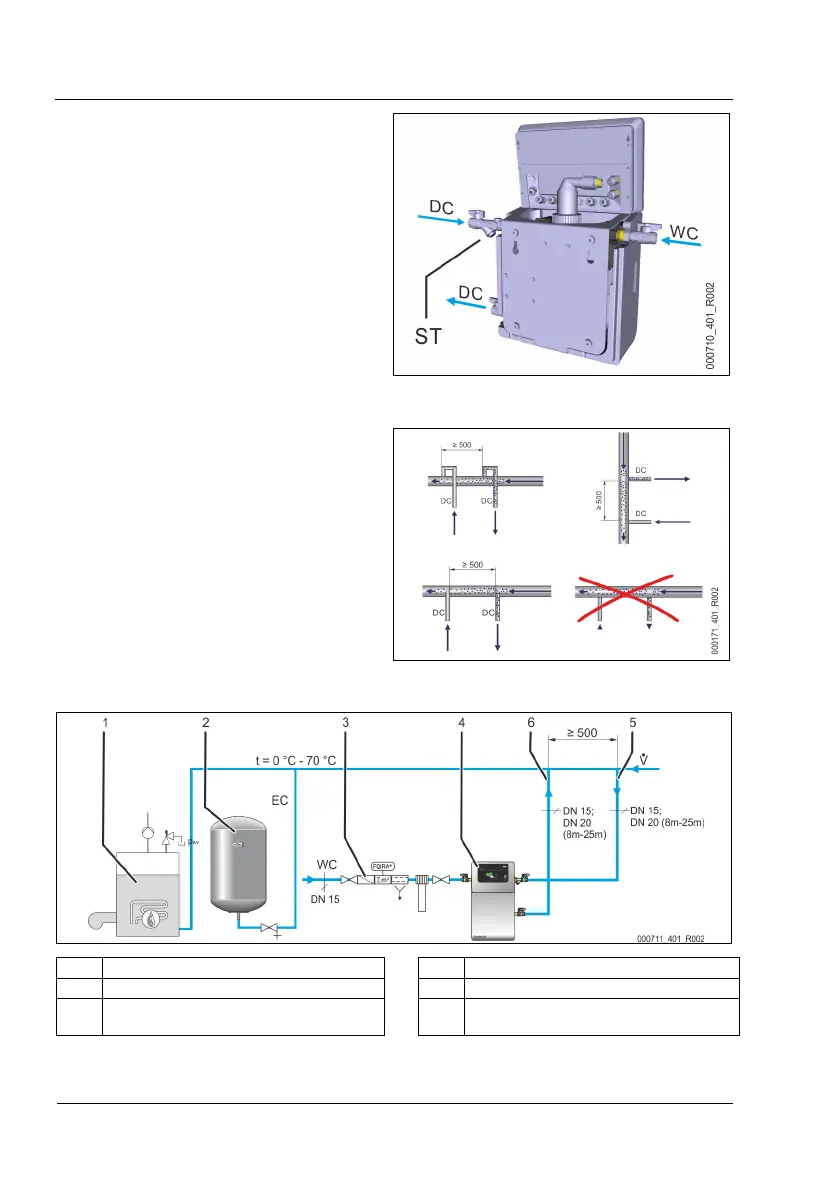

. Keerake külge järeltäite ühenduse „WC“ (roheline
käepide) kuulkraan.
Kui automaatset järeltäitmist ei ühendata, siis sulgege
ühendus „WC“ G ½-tollise keermega
pimekorgiga.
2
. Keerake kuulkraan koos mustusekoguriga „ST“ (punane
käepide) degaseerimise sisendile „DC“.
3
. Keerake kuulkraan degaseerimise väljundile „DC“
(sinine käepide).
6.3.2
Seinale paigaldamine
Seade paigaldatakse seinale korpuse tagaküljel olevate ja
selleks ette nähtud avade abil. Valige kinnitusvahendid
kohapeal vastavalt seina omadustele ja seadme kaalule.
6.3.3 Süsteemi suubuv degaseerimistoru
Gaasieraldustoru „DC” ühendamisest üksikasjalikult
Ühendage gaasieraldustorud „DC” järgmiselt.
•
Vältige suure mustuse sissetungimisest tingitud
seadme mustusekoguri „ST“ ülekoormust.
•
Ühendage gaasirikka vee gaasieraldustoru „DC“ vähese
gaasisisaldusega vee toru ette (süsteemi voolusuunas
vaadates).
•
Eelistage ühendamisel seadmete süsteemi tagasivoolu
poolset külge.
– Piisava degaseerimistulemuse tagamiseks peab
veetemperatuur olema vahemikus 0–70 °C.
Küttesüsteemi paigaldatud seade, rõhu hoidmine membraanpaisupaagiga „MAG”
1 Küttesüsteem 4 Seade
2 Survepaisupaak 5 Degaseerimistoru „DC” (gaasirikas vesi)
3 Valikuline lisaseade, Vt ptk 4.5 "Valikuline
lisavarustus", lk 10
6 Degaseerimistoru „DC” (degaseeritud vesi)
