— Italiano Degasaggio sottovuoto a iniezione — 20.05.2019

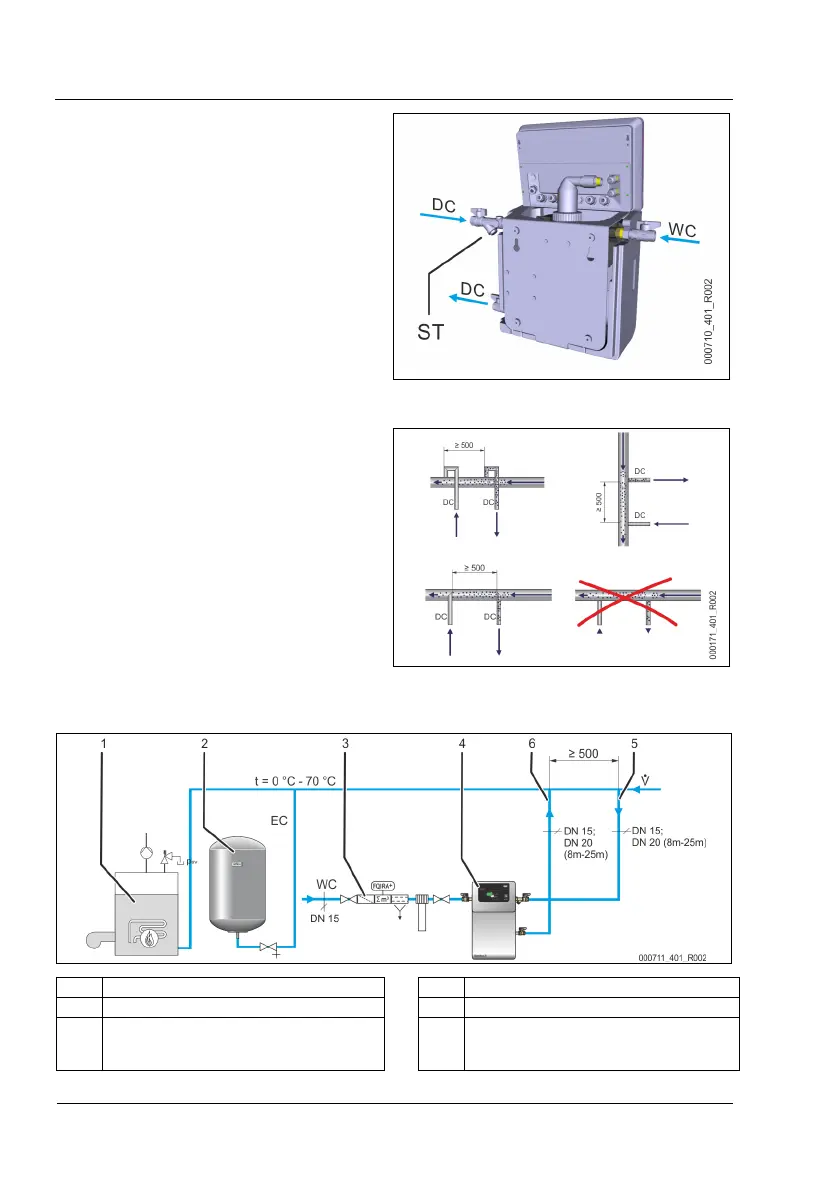

. Avvitare il rubinetto a sfera per l'attacco del rabbocco
"WC” (maniglia verde).
– Qualora non venga allacciato il rabbocco
automatico, chiudere l'attacco "WC" con un
tappo cieco G da ½ pollice.
. Avvitare il rubinetto a sfera con il filtro "ST” (maniglia
rossa) all'entrata "DC" del degasaggio.
. Avvitare il rubinetto a sfera all'uscita "DC" (maniglia blu)
del degasaggio.
Montaggio a parete
Montare l'apparecchio alla parete con l'ausilio dei fori previsti
sul lato posteriore del corpo dello
stesso. Gli elementi di
fissaggio devono essere scelti in sede d'opera secondo la
natura della parete e il peso dell'apparecchio.
6.3.3 Tubazione di degasaggio diretta all'impianto
Particolare dell'allacciamento della tubazione di degasaggio
"DC"
Eseguire l'allacciamento delle tubazioni di degasaggio "DC"
come segue:
Evitare il sovraccarico del filtro "ST" dell'apparecchio a
causa della penetrazione di sporcizia grossolana.
Allacciare la tubazione di degasaggio "DC" ricca di gas a
monte della tubazione di degasaggio povera di gas (nel
senso di flusso dell'impianto).
Per l'allacciamento preferire il lato di ritorno del circuito
dell'impianto.
– La temperatura dell'acqua deve essere compresa
nell'intervallo 0 °C – 70 °C per garantire una
prestazione di degasaggio sufficiente.
Apparecchio montato in un impianto di riscaldamento, mantenimento della pressione mediante vaso di espansione sotto pressione
con membrana "MAG"
1 Impianto di riscaldamento 4 Apparecchio
2 Vaso di espansione sotto pressione 5 Tubazione di degasaggio "DC" (acqua ricca di gas)
3 Dispositivo aggiuntivo opzionale, vedi capitolo 4.5
"Equipaggiamento aggiuntivo opzionale" a
pagina 10
6 Tubazione di degasaggio "DC" (acqua degasata)
