Montaggio
Degasaggio sottovuoto a iniezione20.05.2019
Italiano 17
Questa modalità operativa serve per impianti con stazioni di mantenimento della pressione e consente un funzionamento elastico
con una pressione costante.
Il rabbocco di acqua avviene tramite un livello di riempimento misurato nel vaso di espansione della stazione di mantenimento
della pressione. Il livello di riempimento viene individuato tramite la cella di carico "LIS" e comunicato all'unità di controllo della
stazione di mantenimento della pressione. Questa da un segnale da 230 V all'unità di controllo dell'apparecchio quando il livello di
riempimento nel vaso di espansione è troppo basso. L'unità di controllo dell'apparecchio regola il dispositivo attuatore motorizzato
del rubinetto a sfera motorizzato nella tubazione di rabbocco "WC". In questo modo avviene un rabbocco di acqua controllato con il
monitoraggio del tempo di rabbocco e dei cicli di rabbocco .
6.5 Allacciamento elettrico
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
Assicurarsi che l'impianto in cui va montato l'apparecchio sia stato messo fuori tensione.
Assicurarsi che l'impianto non possa essere riattivato da altre persone.
Assicurarsi che le operazioni di montaggio in corrispondenza dell'allacciamento elettrico dell'apparecchio vengano eseguite
solo da un elettricista qualificato e in conformità con le norme elettrotecniche.
Le seguenti descrizioni valgono per impianti standard e si limitano agli allacciamenti necessari in sede d'opera.
1. Togliere tensione all'impianto e bloccarlo per impedirne la riattivazione.
2. Smontare il carter di copertura.
PERICOLO Lesioni mortali provocate da scosse elettriche. Su parti della scheda dell'apparecchio può permanere una
tensione di 230 V anche dopo aver staccato la spina dall'alimentazione di tensione. Prima di rimuovere i carter di copertura,
sezionare completamente l'unità di controllo dell'apparecchio dall'alimentazione di tensione. Verificare l'assenza di tensione
sulla scheda.
3. Impiegare un passacavo a vite adatto al relativo cavo. Ad esempio, M16 o M20.
4. Far passare tutti i cavi da posare in opera attraverso il passacavo a vite.
5. Allacciare tutti i cavi secondo lo schema dei morsetti.
Per la sicurezza in sede d'opera, fare attenzione alle potenze allacciate dell'apparecchio, vedi capitolo 5 "Dati tecnici" a
pagina 11.
6. Montare il carter.
7. Collegare la spina di alimentazione all'alimentazione di tensione a 230 V.
8. Accendere l'impianto.
L'allacciamento elettrico è concluso.

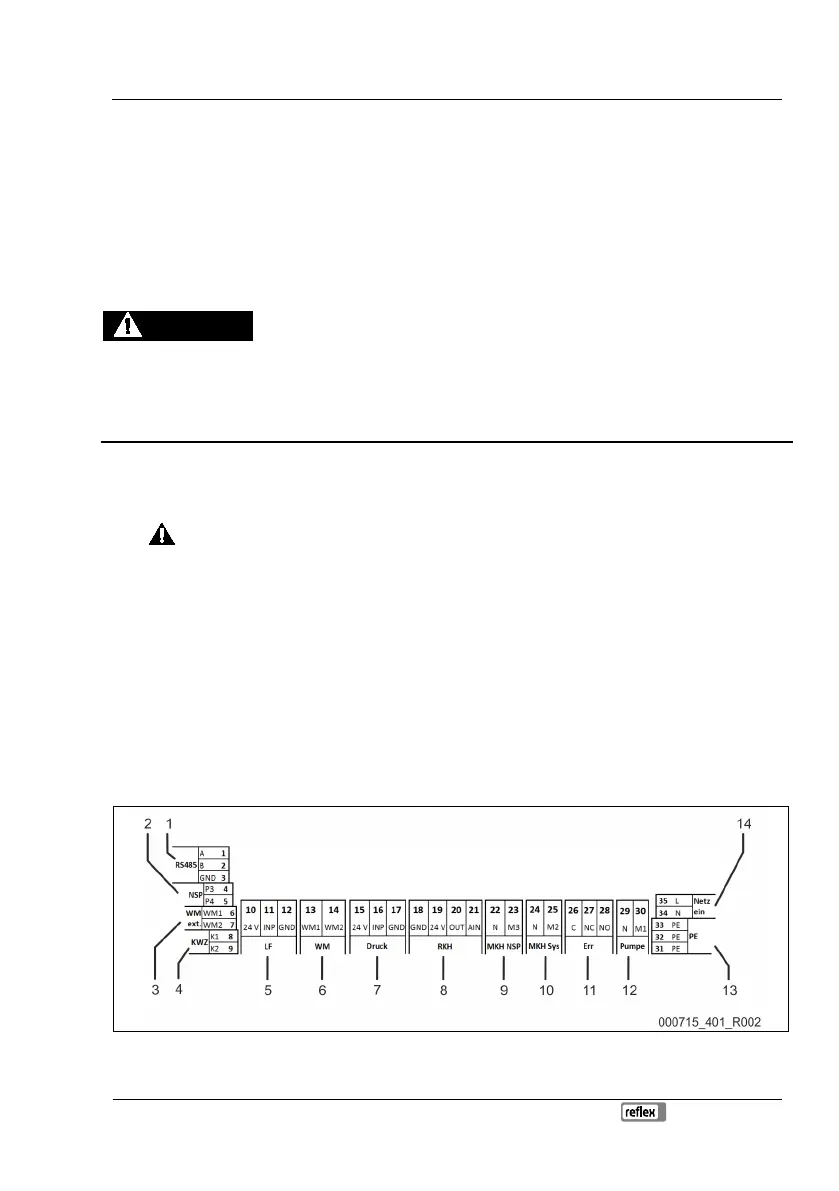

6.5.1 Schema dei morsetti
