Reflex Servitec S - Montavimas Prie Sienos; Degazavimo Linija Į Įrangą

Montavimas
14
— Lietuvių k. Vakuuminis purškiamasis degazavimo įrenginys — 20.05.2019
1

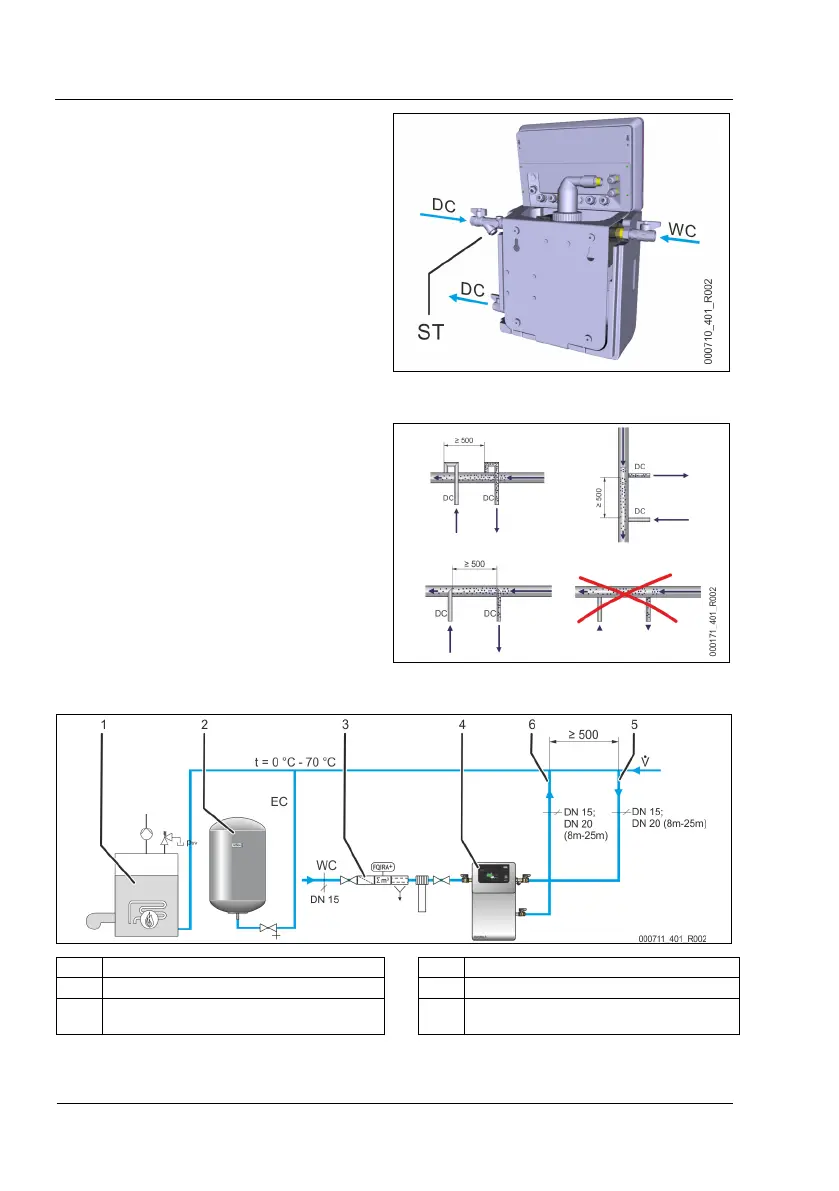

. Prisukite rutulinį čiaupą prijungti papildomam
maitinimui „WC“ (žalia rankena).
– Jei automatinis papildymas nėra prijungtas,
jungtį „WC“ reikia uždaryti ½ colio akle G.
2
. Prie degazacijos linijos įėjimo „DC“ prisukite rutulinį
čiaupą su purvo rinktuvu „ST“ (raudona rankena).
3
. Prie degazacijos linijos išėjimo „DC“ (mėlyna rankena)
prisukite rutulinį čiaupą.
6.3.2
Montavimas prie sienos
Įrenginys montuojamas prie sienos naudojant korpuso
galinėje dalyje esančias išgręžas. Tvirtinimo priemones reikia
rinktis vietoje priklausomai nuo sienos
ypatumų ir įrenginio
svorio.
6.3.3 Degazavimo linija į įrangą
Degazavimo linijos „DC“ integravimas išsamiau
Integruokite degazavimo
linijas „DC“ taip:
•
Saugokite, kad įrenginio purvo rinktuvas „ST“ nebūtų
veikiamas per didelių apkrovų patekus stambių
nešvarumų.
•
Prijunkite dujų prisotintą degazavimo liniją „DC“ prieš
degazavimo liniją be dujų (sistemos srauto kryptimi).
•
Pirmiausia prijunkite sistemos grįžtamojo srauto liniją.
– Vandens temperatūra turi būti 0–70 °C, kad būtų
užtikrinamas pakankamas dujų šalinimo
našumas.
Įrenginys šildymo įrangoje, slėgio palaikymas naudojant membraninį slėginį plėtimosi indą „MAG“
1 Šildymo įranga 4 Įrenginys
2 Slėginis plėtimosi indas 5 Degazavimo linija „DC“ (vanduo su dujomis)
3 Pasirenkamas papildomas įrenginys, žr. skyrių 4.5
"Pasirenkama papildoma įranga" 10 psl
6 Degazavimo linija „DC“ (vanduo be dujų)
