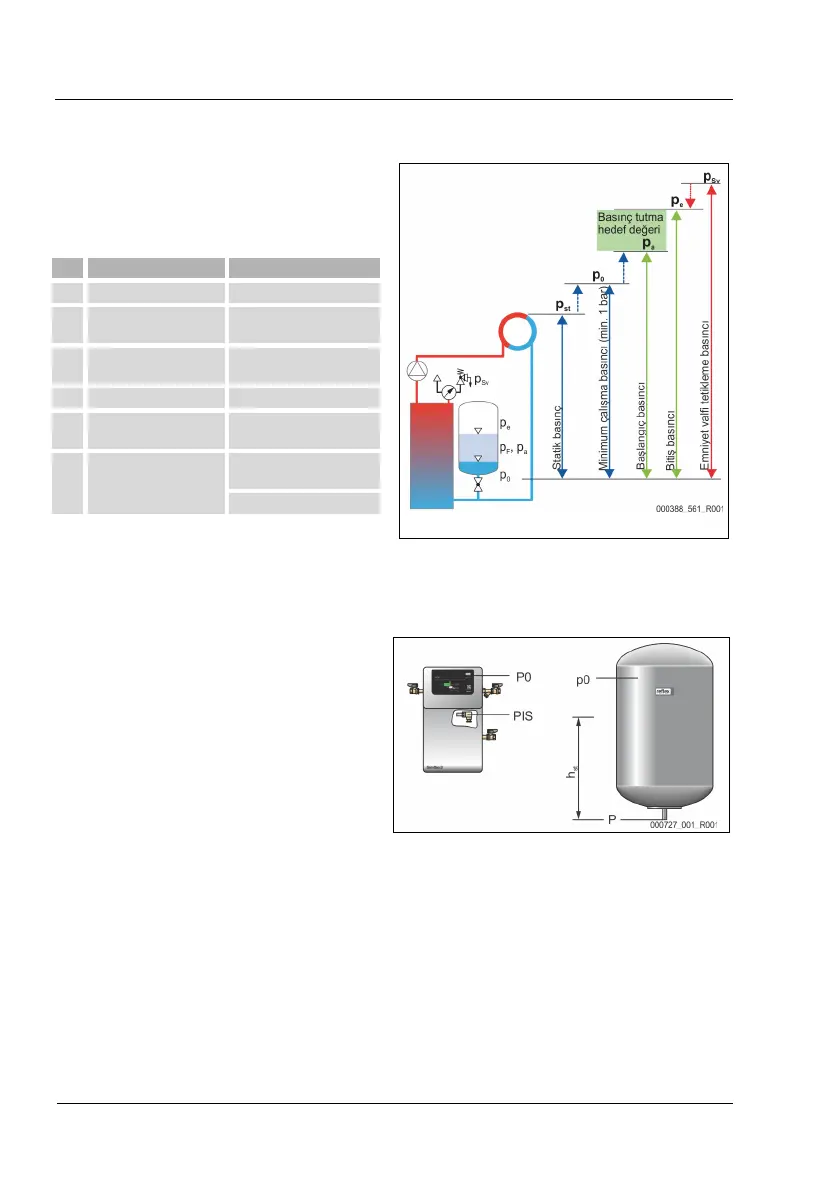

7.2 Magcontrol için minimum işletim basıncının ayarı
“P
0
" minimum işletim basıncı, membranlı basınç genleşme
hazneli tesislerde sadece basınca bağlı kumanda edilen ilave
beslemeyle direkt Servitec cihazina girilir. Değer, basınç
tutmanın konumuna göre tespit edilir.
p
st
Statik basınç = statik yükseklik (h
st
)/10
p
0
Asgari çalışma basıncı = p
st
+ 0,2 bar (tavsiye
edilen)
p
a
Başlangıç basıncı
(pompa "AÇIK")
= p
0
+ 0,3 bar
Durağan basınç aralığı
p
e
Bitiş basıncı ≤ p
Sv
- 0,5 bar (p
Sv
≤ 5,0 bar
için)
p
Sv
Emniyet valfi tetikleme
basıncı
= p
0
+ 1,2 bar (p
Sv
≤ 5,0 bar
için)
= 1,1 x p
0
+ 0,8 bar
A
sgari işletme basıncı, ilk işletime alma sırasında Reflex Control Smart uygulaması ile konfigürasyon için direkt olarak hesaplanabilir
ve kaydedilebilir. Lütfen daima tesisteki MAG ön basıncının doğru olup olmadığını da kontrol edin. Aşağıdaki işlemleri yapın:
1. Kumandayı uygulamada “Magcontrol“ olarak ayarlayın.
2. Cihazın "P
0
" minimum işletim basıncını membranlı basınç genleşme haznesinin "p0" ön basıncına bağlı olarak tespit edin.
Cihaz membranlı basınç genleşme haznesi ile aynı
seviyeye kurulmuştur (hst = 0).
– P
0
= p0*
Cihaz membranlı basınç genleşme haznesinden aşağıya
kurulmuştur.
– P
0
= p0 + h
st
/10*
Cihaz membranlı basınç genleşme haznesinden yükseğe
kurulmuştur.
– P
0
= p0 - h
st
/10*
bar cinsinden p0, h
st
in m
Bilgi!
Reflex planlama yönergesini dikkate alın.
Planlama sırasında cihazın çalışma alanının basınç tutmanın çalışma alanında "pa" başlangıç basıncı ve "pe" son
basıncı arasında olmasına dikkat edin.
