Reflex Servitec S - Identifikácia; Funkcia

Popis prístrojov
8
— Slovensky Vákuové postrekovacie odplyňovanie — 20.05.2019
4.2 Identifikácia
Na typovom štítku nájdete údaje k výrobcovi, roku výroby, výrobnému číslu, ako aj technickým údajom.
Zápis na typovom štítku
Význam
Type Označenie prístrojov
Serial No. Sériové číslo
min. / max. allowable pressure P Minimálny / Maximálny prípustný tlak
max. continuous operating temperature Maximálna trvalá prevádzková teplota
min. / max. allowable temperature / flow temperature TS Minimálna / maximálna prípustná teplota / prívodná teplota TS
Year built Rok výroby
min. operating pressure set up on shop floor Z výroby nastavený minimálny prevádzkový tlak
at site Nastavený minimálny prevádzkový tlak
max. pressure saftey valve factory - aline Z výroby nastavený reakčný tlak poistného ventilu
at site Nastavený reakčný tlak poistného ventilu
4.3 Funkcia
Prístroj odplyňuje vodu zo systému zariadení a čerstvú vodu z dopĺňania. To zbavuje vodu až do 90 % uvoľnených plynov.
Odplyňovanie prebieha v časovo riadených cykloch.
Jeden cyklus pozostáva z nasledujúcich fáz:
1. Vákuum ťahať
– Vákuové čerpadlo „PU“ ťahá vákuum. Prívod „DC“ (pri dopĺňacom odplyňovaní „WC“) k čerpadlu je otvorený. Cez dýzu
sa rozprašuje voda s obsahom plynu do rozprašovacieho potrubia. Zariadenie je nastavené tak, že čerpadlo potrubiu
odoberie viac vody ako môže dodatočne doprúdiť cez dýzu.
2. Vstrieknuť
– Prívod k vákuovému čerpadlu „PU“ sa otvorí. Vždy podľa požiadavky sa čiastkový prúd vody s obsahom plynu privádza
zo systému zariadení alebo čerstvá voda z dopĺňania cez potrubia „DC“ alebo „WC“ prístroja. Vo vákuovom čerpadle sa
voda jemne rozstrekuje. Cez veľkú plochu rozstrekovanej vody a veľké dávky sýtené plynom k vákuu vedú k
odplyňovaniu vody. Odplynená voda sa dopravuje naspäť cez vákuové čerpadlo do zariadenia.
3. Vysunúť
– Vákuové čerpadlo „PU“ sa odpája. Tu sa ďalej voda vstrekuje a odplyňuje. Stav vody vo vákuovom čerpadle rastie.
Plyny oddelené z vody sa separujú cez odplyňovací ventil „DV“ do okolitej atmosféry.
4. Doba kľudu
– Ak je plyn vyseparovaný, zostáva prístroj na určitý čas v kľude, až sa spustí nasledujúci cyklus.

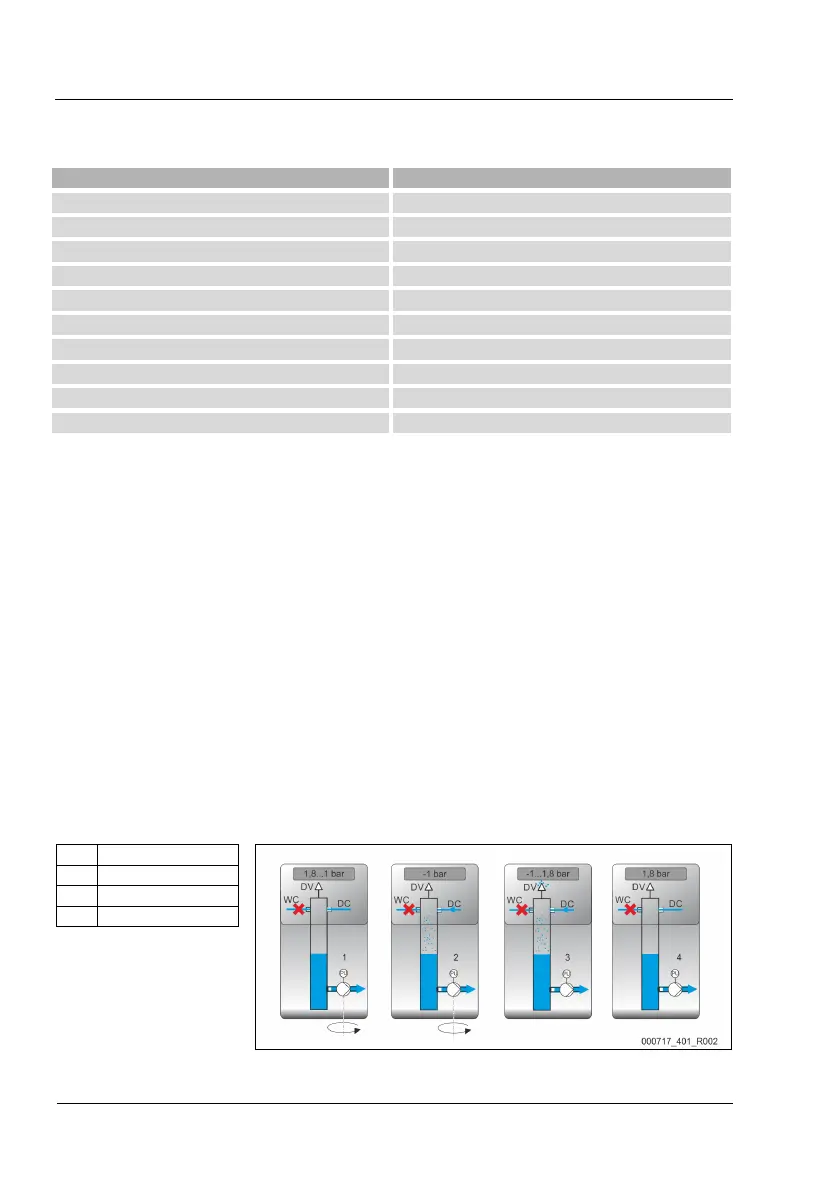

Priebeh odplyňovacieho cyklu vo vákuovom čerpadle PU
Chladiaci systém ≤ 30 °C, tlak zariadenia 1,8 bar, odplynenie zariadenia „DC“ v prevádzke, dopĺňacie odplyňovanie „WC“ zatvorené.
1 Vákuum ťahať
2 Vstrieknuť
3 Vysunúť
4 Doba kľudu
