Reflex Servitec S Original Operating Manual

Inbetriebnahme
20
— Deutsch Vakuum-Sprühentgasung — 20.05.2019

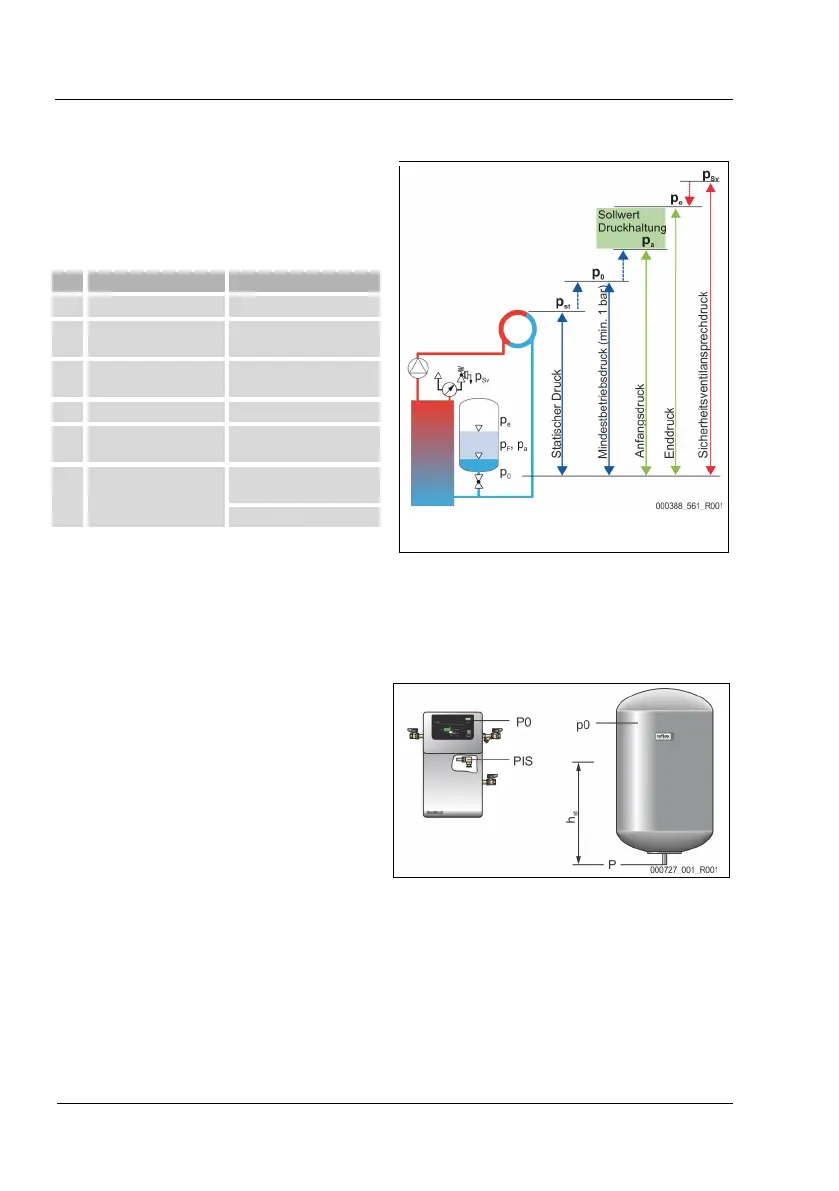

7.2 Einstellung des Mindestbetriebsdrucks für Magcontrol
Der Mindestbetriebsdruck „P
0
“ wird nur mit der
druckabhängig gesteuerten Nachspeisung bei Anlagen mit
einem Membran-Druckausdehnungsgefäß direkt am Gerät
Servitec eingegeben. Der Wert wird über den Standort der
Druckhaltung ermittelt.
Beschreibung
Berechnung
p
st
Statischer Druck = statische Höhe (h
st
)/10
p
0
Mindestbetriebsdruck = p
st
+ 0,2 bar
(Empfehlung)
p
a
Anfangsdruck (Pumpe
„EIN“)
= p
0
+ 0,3 bar
Ruhedruckbereich
p
e
Enddruck ≤ p
Sv
- 0,5 bar (für p
Sv
≤ 5,0
bar)
p
Sv
Sicherheitsventil-
ansprechdruck
= p
0
+ 1,2 bar (für p
Sv
≤ 5,0
bar)
= 1,1 x p
0
+ 0,8 bar
Die Berechnung des Mindestbetriebsdrucks kann bei der Erstinbetriebnahme über die App Reflex Control Smart zur Konfiguration
direkt berechnet und hinterlegt werden. Bitte überprüfen Sie stets auch den korrekten Vordruck des MAG in der Anlage. Gehen Sie
wie folgt vor:
1. Stellen Sie die Steuerung in der App auf „Magcontrol“ ein.
2. Ermitteln Sie den Mindestbetriebsdruck „P
0
“ des Gerätes in Abhängigkeit des Vordrucks „p0“ vom Membran -
Druckausdehnungsgefäß.
•
Das Gerät ist niveaugleich mit dem Membran –
Druckausdehnungsgefäß installiert (hst = 0).
– P
0
= p0*
•
Das Gerät ist tiefer als das Membran –
Druckausdehnungsgefäß installiert.
– P
0
= p0 + h
st
/10*
•
Das Gerät ist höher als das Membran –
Druckausdehnungsgefäß installiert.
– P
0
= p0 - h
st
/10*
*
p0 in bar, h
st
in m

Hinweis!
Reflex Planungsrichtlinie beachten.
•
Beachten Sie bei der Planung, dass der Arbeitsbereich des Gerätes im Arbeitsbereich der Druckhaltung
zwischen dem Anfangsdruck „pa“ und dem Enddruck „pe“ liegt.
