Reflex Servitec S - Elektriühendus; Ühendusskeem

Paigaldus
Degaseerimine vaakumpihustussüsteemiga — 20.05.2019 Eesti keel — 17
See töörežiim on mõeldud rõhuhoideseadmega seadmetele ja võimaldab püsiva rõhuga paindlikku tööviisi.
Vett lisatakse rõhuhoideseadme paisupaagi mõõdetud täitetaseme abil. Täitetase tehakse kindlaks rõhumõõteseadmega „LIS” ja
edastatakse rõhuhoideseadme juhtimissüsteemile. Paisupaagi liiga madala täitetaseme korral edastab see 230 V signaali seadme
juhtimissüsteemile. Seadme juhtimissüsteem reguleerib järeltäitetoru „WC” mootoriga kuulkraani mootori seadistusseadist. Nii
toimub vee lisamine kontrollitult, jälgides järeltäiteaega ja -tsükleid.
6.5 Elektriühendus
OHT!
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
• Veenduge, et selle süsteemi, millesse seade monteeritakse, pinge on välja lülitatud.
• Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
• Veenduge, et elektriühendustöid seadme juures teostavad üksnes elektrikud ning seda vastavalt elektrotehnika reeglitele.
Alljärgnevad kirjeldused kehtivad standardsetele süsteemidele ja piirduvad vajalike kohapealsete ühendustega.
1. Lülitage süsteemi elektripinge välja ja kindlustage uuesti sisselülitamise vastu.
2. Eemaldage kate.
OHT – eluohtlikud vigastused elektrilöögi tõttu! Seadme trükkplaadi osad võivad ka peale võrgupistiku elektrivõrgust
eemaldamist olla 230 V pinge all. Ühendage seadme juhtimissüsteem enne katete eemaldamist vooluvõrgust täiesti lahti.
Kontrollige, et trükkplaat ei ole pinge all.
3. Paigaldage vastavale juhtmele sobiv kaabli ühendusliitmik. Nt M16 või M20.
4. Juhtige kõik paigaldatavad juhtmed läbi kaabli ühendusliitmiku.
5. Ühendage kõik juhtmed vastavalt ühendusskeemile.
– Kohapealsete kaitsmete puhul jälgige seadme ühendusvõimsusi, Vt ptk 5 "Tehnilised andmed", lk 11.
6. Monteerige kate.
7. Ühendage võrgupistik 230 V pingega.
8. Lülitage seade sisse.
Elektriühendustööd on lõpetatud.

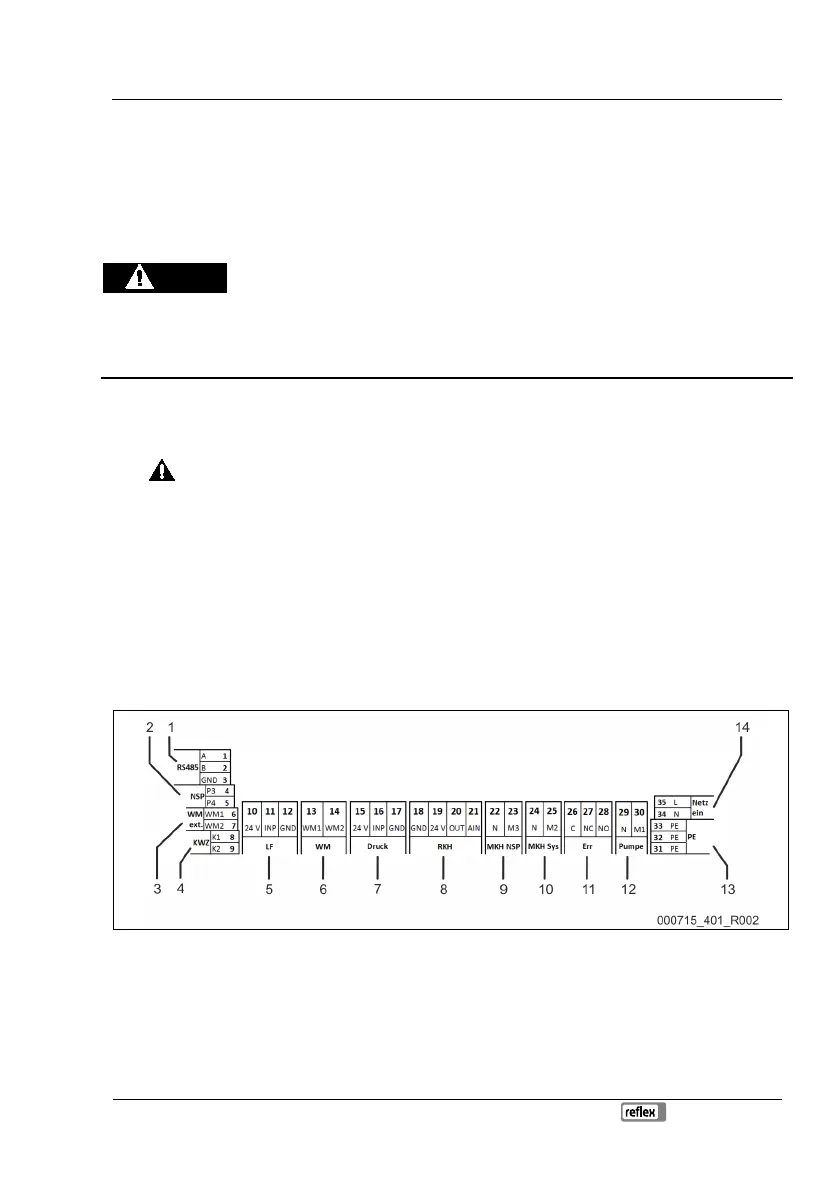

6.5.1 Ühendusskeem
