6.4 Варианты коммутации и подпитки
Устройство располагает 2 вариантами подпитки:
• Подпитка по давлению «Magcontrol».
– В системе с мембранным расширительным резервуаром.
• Подпитка по уровню «Levelcontrol».
– В системе со станцией компенсации давления.
– Устройство в состоянии поставки настроено на рабочий режим «Levelcontrol». При отсутствии станции
компенсации давления выполняется не зависящая от давления деаэрация без автоматической
подпитки, см. главу 7.4 "Запуск автоматического режима" стр. 22.

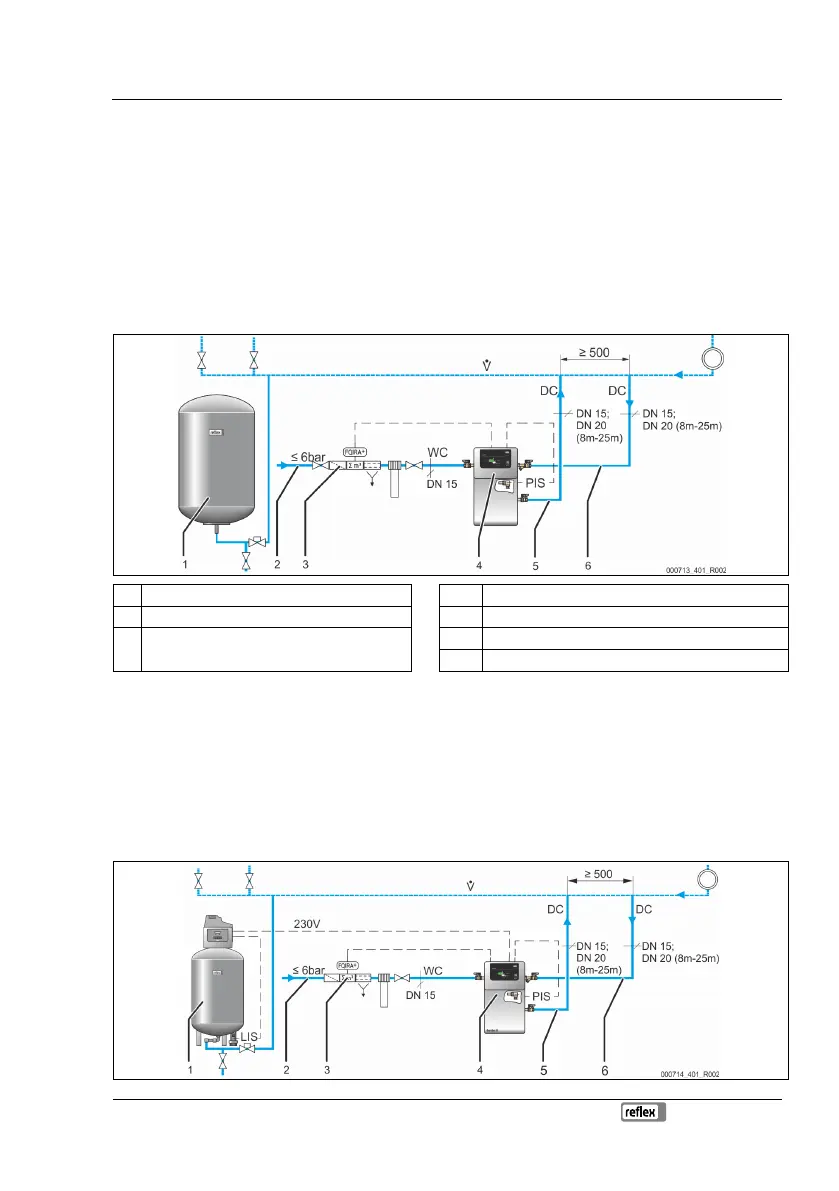

6.4.1 Подпитка по давлению Magcontrol
1
Мембранный расширительный резервуар
4
Устройство
2
Линия подпитки «WC»
5
Линия деаэрации «DC» (деаэрированная вода)
3
Опциональное оснащение, см. главу 4.5
"Опциональное оснащение" стр. 11
6
Линия деаэрации «DC» (газонасыщенная вода)
PIS
Датчик давления
С приложением Reflex Control Smart устанавливается режим работы «Magcontrol». Этот режим относится к
системам с одним мембранным расширительным резервуаром. Подпитка водой осуществляется в зависимости
от давления в системе и настроенного минимального рабочего давления p0. Требуемый для этого датчик
давления интегрирован в устройство. Деаэрационные линии подключаются вблизи мембранного
расширительного резервуара. За счет этого обеспечивается возможность контроля давления для подпитки
водой.
6.4.2 Подпитка по уровню Levelcontrol
В состоянии поставки устройство находится в режиме «Levelcontrol». Переключение на »Magcontrol» и
регулирование системы осуществляются в приложении, см. главу 9.1 "Reflex Control Smart" стр. 23.
