— Русский Вакуумный деаэратор — 20.05.2019
1
Отопительная система
4
Устройство
2
5
«DC» (
)
3
Опциональное дополнительное устройство, см.
главу 4.5 "Опциональное оснащение" стр. 11
6
Линия деаэрации «DC» (деаэрированная вода)
Действовать следующим образом:
• Подключение линий деаэрации «DC» осуществляется в основном потоке «V» системы.
• Для работы устройства требуются две деаэрационные линии для системы.
– Одна деаэрационная линия – для газонасыщенной воды от системы
– Одна деаэрационная линия – для возврата деаэрированной воды в систему.
• Монтировать деаэрационные линии вблизи расширительной линии «EC».
– Это позволит обеспечить стабильные условия давления.
• Установить устройство вблизи мембранного расширительного резервуара «MAG».
– Это позволит обеспечить контроль давления мембранного расширительного резервуара.
– Задать в системе управления режим «Magcontrol».
Соблюдайте порядок подключения в основном потоке «V». В особенности это касается
вариантов монтажа с гидравлическими переходниками и подмешиванием в возвратной
магистрали.
–
,
.
6.4 "
"
. 17.

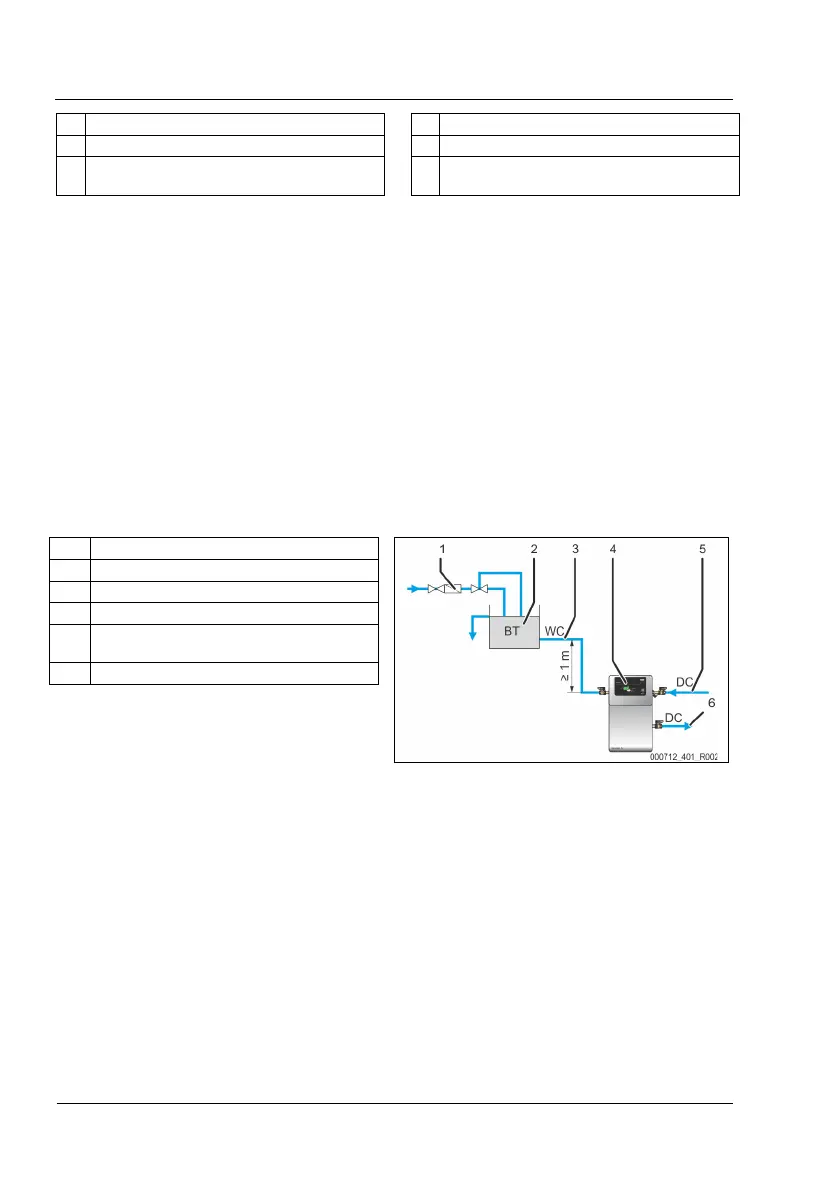

6.3.3.1 Линия подпитки
1
Грязеуловитель «ST»
2
«BT»
3
«WC»
4
Устройство
5
Линия деаэрации «DC» (газонасыщенная
)
6
Линия деаэрации «DC» (деаэрированная вода)
При подпитке водой должны соблюдаться
следующие условия:
• В случае подпитки водой через сетевой
разделительный резервуар «BT» его нижняя
кромка должна располагаться как минимум на
1 м выше насоса «PU» устройства.
• Закрыть присоединение линии подпитки «WC», если линия подпитки не подключается.
– В системе управления устройства настроить вариант подпитки «Levelcontrol».
• Перед 2-ходовым моторизованным краном «CD» (вблизи него) установить как минимум один
грязеуловитель «ST» с размером ячейки ≤ 0,25 мм.
допускать нарушения работы устройства.
Обеспечить ручную подпитку системы водой.
статическое давление превышает 6 бар, в линии подпитки «WC» должен быть смонтирован
