Vakuum-sprayavgasning — 20.05.2019
Svenska — 7
Risk för kroppsskador på grund av hög vikt hos enheten
På grund av enhetens vikt föreligger risk för kroppsskador och olyckor.
• Arbeta med en andra person vid montering eller demontering om så krävs.
Transportskador på enheten
Felaktig transport kan orsaka skador på enheten.
• Skydda anslutningarna mot skador med ändamålsenliga skyddskåpor.
4 Beskrivning av enheten
Enheten är en avgasnings- och eftermatningsstation. De huvudsakliga användningsområdena är värme- och kylkretsar samt
anläggningar där driftstörningar från lösta eller fria gaser ska undvikas. Enheten arbetar med en vakuumpump som är konstruerad
för detta användningsändamål. Detta möjliggör en kompakt konstruktion för små och medelstora anläggningar.
Enheten erbjuder följande säkerhet:
• Ingen direkt insugning av luft tack vare kontroll av tryckhållningen med automatisk eftermatning.
• Inga cirkulationsproblem tack vare fria bubblor i kretsvattnet.
• Reduktion av korrosionsskador tack vare syreborttagning från påfyllnings- och eftermatningsvattnet.

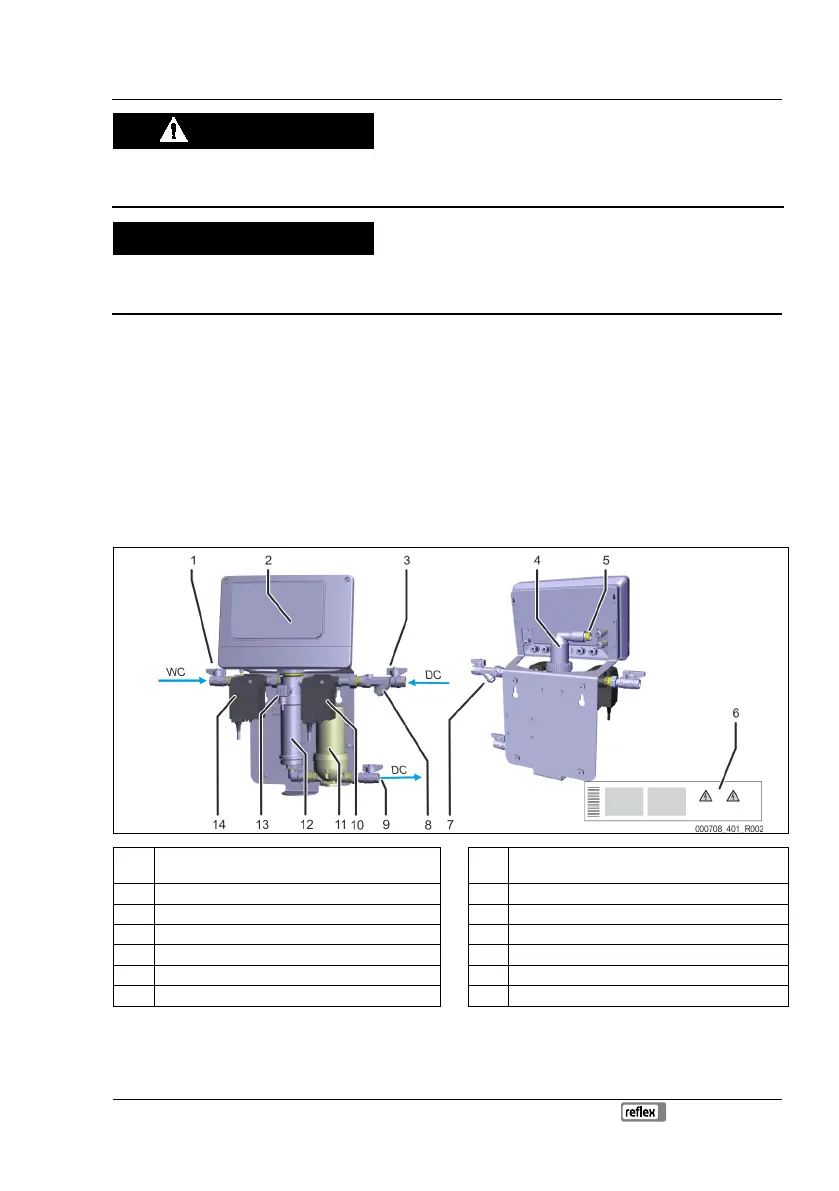

4.1 Översiktsbild
1 Anslutning eftermatningsledning WC 8 Integrerad filterinsats i anslutningsventilen
systemsidan
2 Styrning 9 Anslutning ledning utgångssidan DC
3 Anslutning tilledning systemsidan DC 10 Motorkulventil systemsidan
4 Avluftare 11 Pump
5 Backventil på avluftaren 12 Sprayrör
6 Typskylt 13 Tryckgivare
7 Smutsfälla 14 Motorkulventil eftermatningssidan
