. Vissez le robinet à boisseau sphérique pour le raccord
Réalimentation « WC » (poignée verte).
– Lorsque la réalimentation automatique n’est pas
raccordée, le raccord « WC » doit être obturé à
l’aide d’un bouchon G ½ pouce.
. Vissez le robinet à boisseau sphérique avec le collecteur
d’impuretés « ST » (poignée rouge) sur l’entrée « DC »
du dégazage.
. Vissez le robinet à boisseau sphérique sur la sortie
« DC » (poignée bleue) du dégazage.
Montage mural
L’appareil se monte au mur à l’aide des perçages prévus au
dos de l’appareil. Les moyens de fixation doivent être choisis
pa
r le client en fonction de la structure du mur et du poids de
6.3.3 Conduite de dégazage vers l’installation
Détails de l’intégration de la conduite de dégazage « DC »
Réalisez l’intégration des conduites de dégazage «
DC »
:
Évitez la pénétration d’impuretés grossières et ainsi une
surcharge du collecteur d’impuretés « ST » de l’appareil.
Vue dans le sens d’écoulement de l’installation, intégrez
la conduite de dégazage riche en gaz « DC » en amont
de la conduite de dégazage pauvre en gaz.
Préférez une intégration sur le côté reflux du système.
– La température de l'eau doit être comprise entre
0 °C et 70 °C pour garantir une puissance de
dégazage suffisante.

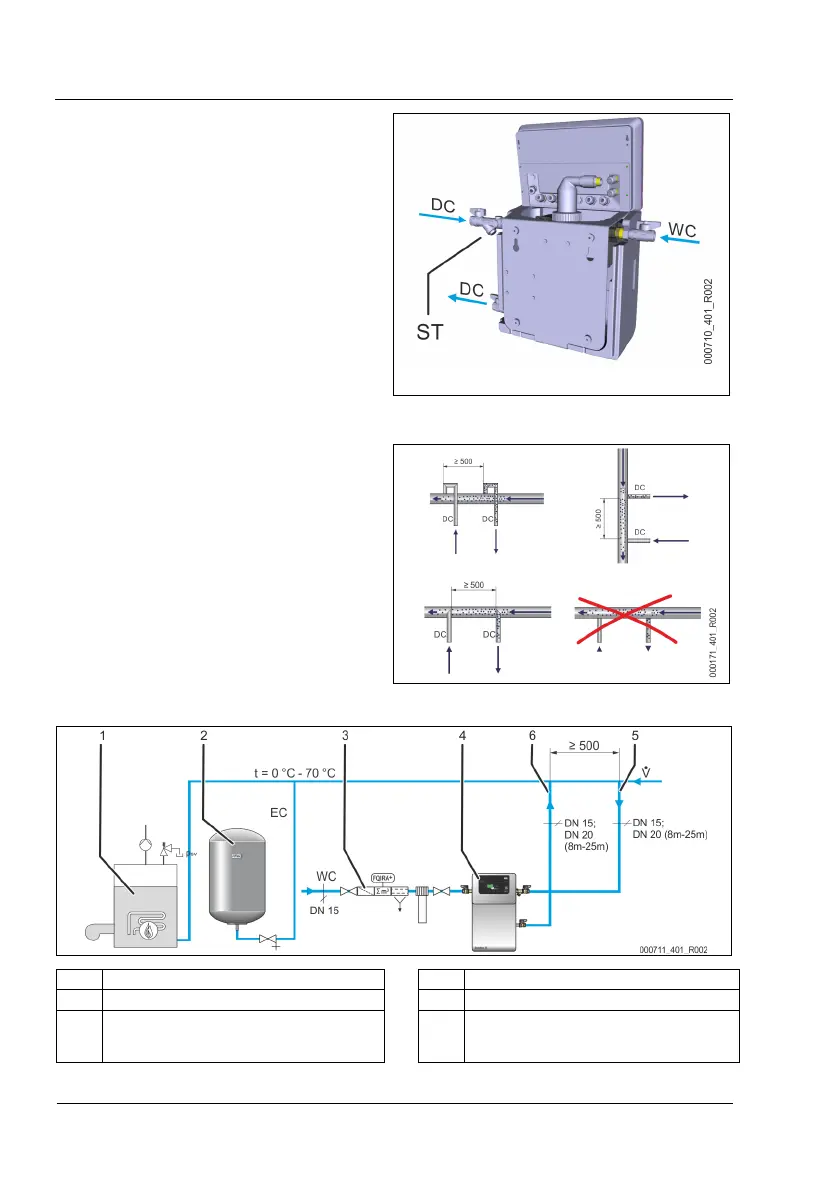

Appareil au sein d’une installation de chauffage, maintien de la pression avec vase d’expansion de pression à membrane « MAG »
1 Installation de chauffage 4 Appareil
2 Vase d’expansion de pression 5 Conduite de dégazage « DC » (eau riche en gaz)
3 Appareil supplémentaire optionnel, voir le
chapitre 4.5 "Équipement supplémentaire en
option" à la page 10
6 Conduite de dégazage « DC » (eau dégazée)
