Tyhjiö - suihkutuskaasunpoisto — 20.05.2019
Suomi — 17
Käyttötapa koskee paineenpitoasemilla varustettuja järjestelmiä ja mahdollistaa elastisen käyttötavan tasaisella paineella.
Veden lisäsyöttö tapahtuu paineenpitoaseman paisuntasäiliön mitatun täyttötilan mukaisesti. Täyttötila mitataan
paineenmittausrasian ”LIS” avulla ja luovutetaan paineenpitoaseman ohjaukselle. Se antaa 230 V:n signaalin laitteen ohjaukselle,
jos paisuntasäiliön täyttötaso on liian alhainen. Laitteen ohjaus säätelee moottorin palloventtiilin säätölaitetta lisäsyöttöletkussa
”WC”. Siten tapahtuu valvottu veden lisäsyöttö, johon sisältyy lisäsyöttöajan ja lisäsyöttöjaksojen valvonta.
6.5 Sähkökytkentä
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia loukkaantumisia.
• Varmista, että laitteisto, johon laite asennetaan, on kytketty jännitteettömään tilaan.
• Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin päälle.
• Varmista, että laitteen sähkökytkentään liittyvät asennustyöt teetetään aina sähköalan ammattilaisilla sähköteknisten
Seuraavat kuvaukset pätevät vakiojärjestelmiin ja rajoittuvat tarvittaviin asennuspaikan liitäntöihin.
1. Kytke järjestelmä jännitteettömäksi ja estä virran kytkeminen uudelleen päälle.
2. Poista suojus.
VAARA Sähköiskun aiheuttamat hengenvaaralliset loukkaantumiset. Laitteen piirilevyssä voi verkkopistokkeen
jännitteensyötöstä irrottamisen jälkeenkin olla 230 V:n jännite. Irrota ennen suojusten poistamista laitteen ohjaus kokonaan
jännitteensyötöstä. Tarkista, ettei piirilevyssä ole jännitettä.
3. Asenna vastaavaan kaapeliin sopiva kaapelin ruuviliitos. Esimerkiksi M16 tai M20.
4. Vie kaikki kytkettävät kaapelit kaapelin ruuviliitoksen läpi.
5. Kytke kaikki kaapelit kytkentäkaavion mukaisesti.
– Huomioi asennuspuolen suojauksessa laitteen kytkentätehot, Katso luku 5 "Tekniset tiedot" sivulla 11.
6. Asenna suojus.
7. Kytke verkkopistoke 230 V:n jännitteensyöttöön.
8. Kytke laitos päälle.
Sähkökytkentä on tehty.

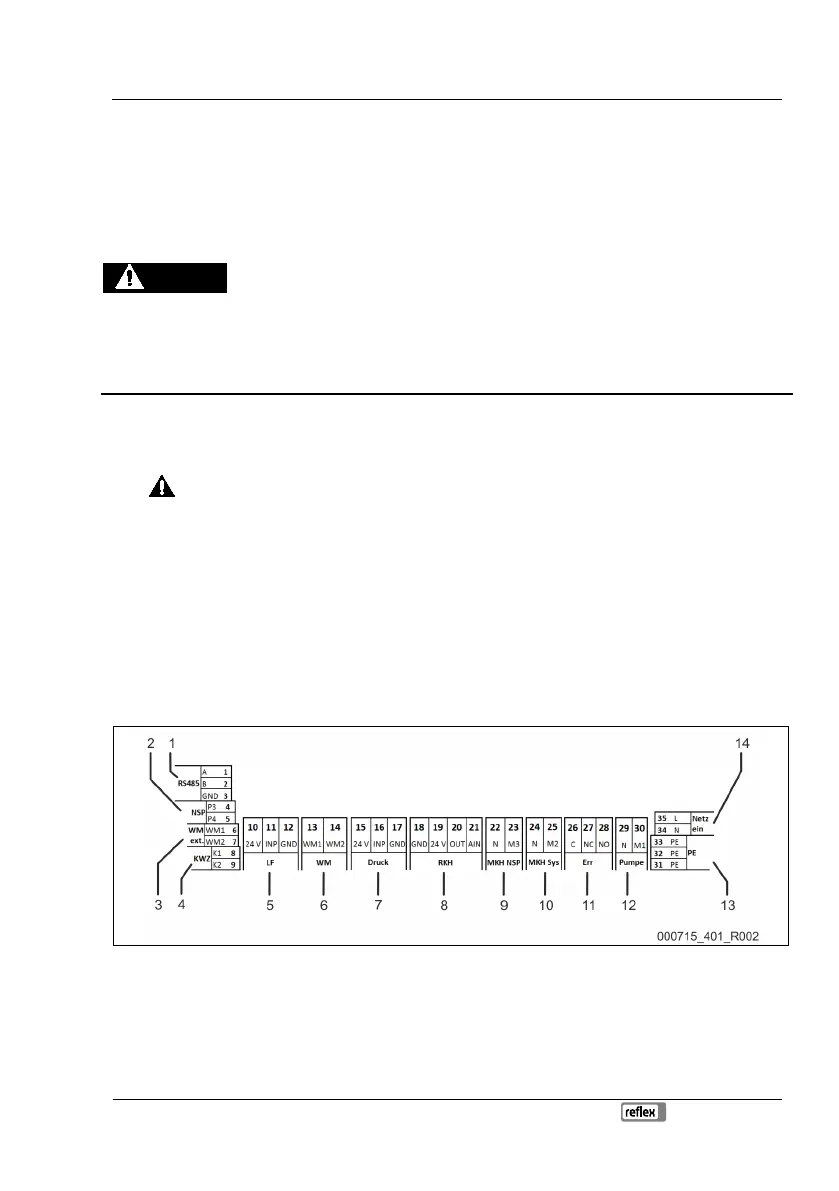

6.5.1 Kytkentäkaavio
