vakuum - ostřikovací odplyňování — 20.05.2019
Česky — 15
Postupujte následovně:
• Napojení odplyňovacích vedení „DC“ se provede v hlavním objemovém proudu „V“ systému zařízení.
• Přístroj potřebuje dvě odplyňovací vedení pro systém zařízení.
– Odplyňovací vedení pro vodu bohatou na plyn od systému zařízení
– Odplyňovací vedení pro vodu bez plynu zpět k systému zařízení.
• Namontujte odplyňovací vedení do blízkosti expanzního kabelu „EC“.
– Tím zajistíte stabilní tlakové poměry.
• Postavte přístroj k tlakové expanzní nádobě s membránou „MAG“.
– Tak zajistíte kontrolu tlaku tlakové expanzní nádoby s membránou.
– V řízení nastavte druh provozu „Magcontrol“.
Respektujte napojení v hlavním objemovém proudu „V“. Především u variant zapojení s hydraulickými zámky a
příměsí zpětného chodu.
– Varianty zapojení a doplňování, viz kapitola 6.4 "Varianty zapojení a napájení" na stránce 15.

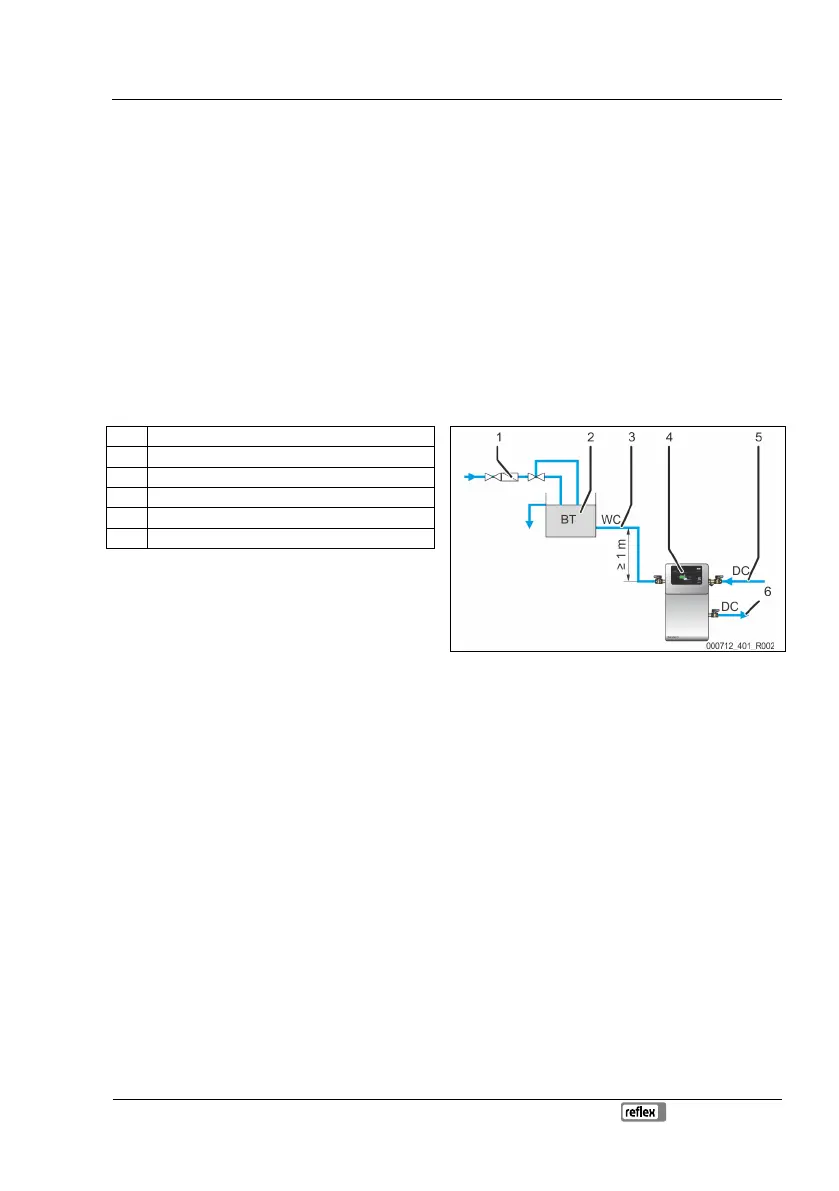

6.3.3.1 Napájecí vedení
1 Lapač nečistot „ST“
2 Odpojovací nádoba „BT“
3 Vedení napájení „WC“
4 Přístroj
5 Vedení odplyňování „DC“ (voda bohatá na plyn)
6 Vedení odplyňování „DC“ (odplyněná voda)
Při doplňování vody respektujte následující podmínky:
• U napájení s vodou přes sběrnou nádobu „BT“ musí být
její spodní hrana nejméně 1 m nad čerpadlem „PU“
přístroje.
• Zavřete přípojku napájecího vedení „WC“, není-li
připojeno napájecí vedení.
– V řízení přístroje nastavte variantu doplňování „Levelcontrol“.
• Nainstalujte nejméně jeden lapač nečistot „ST“ s velikostí ok ≤ 0,25 mm nedaleko před 2 cestným motorovým kulovým
kohoutem „CD“.
Důležité upozornění!
Zabraňte porouchání přístroje.
Zajistěte ruční doplňování vody k systému zařízení.
Důležité upozornění!
Použijte redukční ventil v napájecím vedení „WC“, když klidový tlak překročí 6
bar.
6.4 Varianty zapojení a napájení
Přístroj má 2 varianty doplňování:
• Napájení závislé na tlaku „ Magcontrol“.
• U systému zařízení s tlakovou expanzní nádobou s membránou.
• Napájení „Levelcontrol“ závislé na hladině.
• U systému zařízení se stanicí pro stabilizaci tlaku.
– Přístroj je z výroby nastaven v provozním režimu „Levelcontrol“. Pokud není připojena žádná stanice stabilizující tlak,
probíhá odplynění nezávislé na tlaku bez automatického doplňování, viz kapitola 7.4 "Spuštění automatického
provozu" na stránce 21.
