Reflex Servitec S - Identifikation; Funktion

Beskrivning av enheten
8
— Svenska Vakuum-sprayavgasning — 20.05.2019
4.2 Identifikation
På typskylten finns uppgifter om tillverkare, tillverkningsår, tillverkningsnummer samt tekniska data.
Text på typskylten
Betydelse
Type Apparatbeteckning
Serial No. Serienummer
min. / max. allowable pressure P Minimalt/maximalt tillåtet tryck
max. continuous operating temperature Maximal temperatur vid kontinuerlig drift
min. / max. allowable temperature / flow temperature TS Minimal/maximal tillåten temperatur/framledningstemperatur
TS
Year built Årsmodell
min. operating pressure set up on shop floor Fabriksinställt lägsta drifttryck
at site Inställt lägsta drifttryck
max. pressure saftey valve factory - aline Fabriksinställt aktiveringstryck för säkerhetsventilen
at site Inställt aktiveringstryck för säkerhetsventilen
4.3 Funktion
Enheten avgasar vattnet från anläggningssystemet och färskvattnet från eftermatningen. Den drar ut upp till 90 % av de lösta
gaserna ur vattnet. Avgasningen avlöper i tidsstyrda cykler.
En cykel består av följande faser:
1. Vakuumbildning
– Vakuumpumpen ”PU” skapar ett vakuum. Tilloppet ”DC” (vid eftermatningsavgasning ”WC”) till pumpen är öppet.
Genom ett munstycke sprutas gasrikt vatten in i sprayröret. Anläggningen är inställd så att pumpen suger mer vatten
ur röret än munstycket kan fylla på.
2. Insprutning
– Tilloppet till vakuumpumpen ”PU” öppnas. Beroende av krav tillförs ett delflöde av det gasrika vattnet från
anläggningssystemet eller färskvattnet från eftermatningen via enhetens ledningar ”DC” eller ”WC”. I vakuumpumpen
finfördelas vattnet. Det finfördelade vattnets stora yta och den enorma gasmättnadsdifferensen till vakuum gör att
vattnet avgasas. Det avgasade vattnet transporteras tillbaka in i anläggningen via vakuumpumpen.
3. Utskjutning
– Vakuumpumpen ”PU” stängs av. Vatten sprutas åter in och avgasas. Vattennivån i vakuumpumpen stiger. De gaser
som skilts från vattnet avskiljs via avgasningsventilen ”DV” ut i den omgivande atmosfären.
4. Vilotid
– När gasen har avskilts förblir enheten en viss tid i vila innan nästa cykel startas.

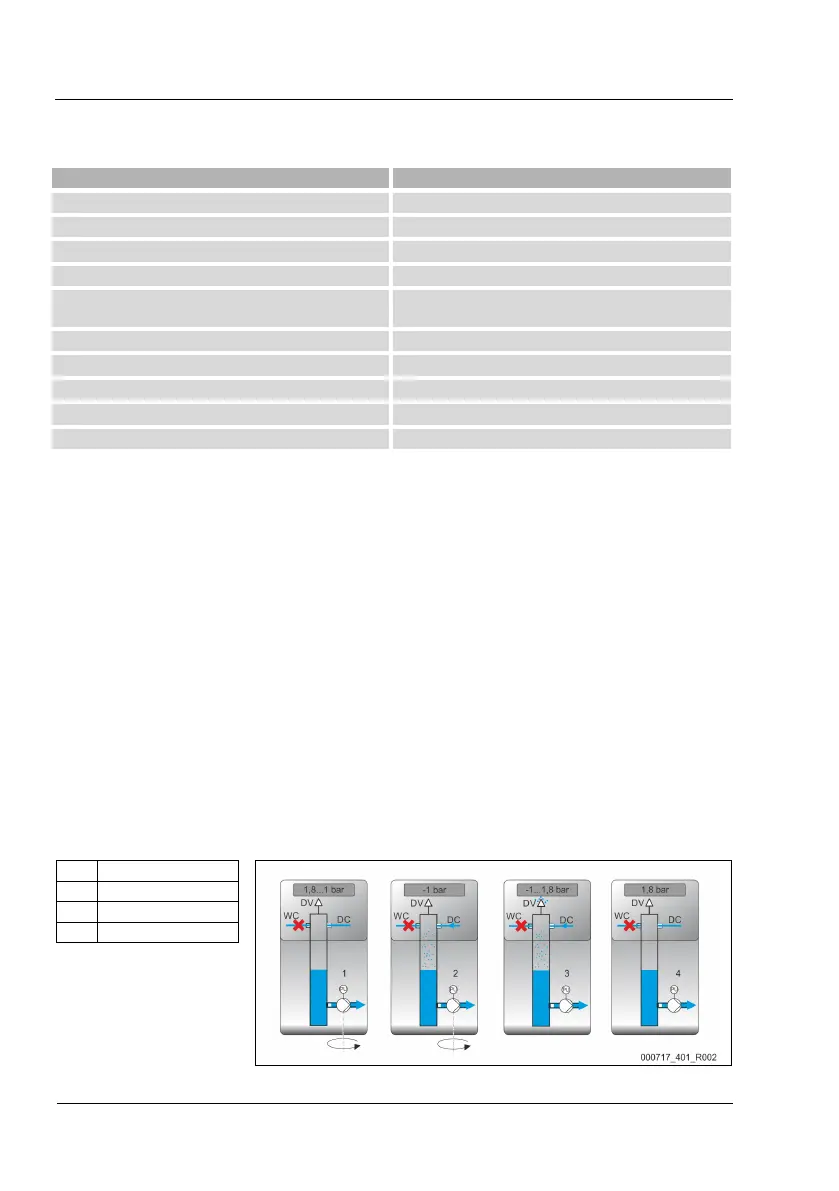

Förlopp av en avgasningscykel i vakuumpumpen PU
Kylvattensystem ≤ 30 °C, anläggningstryck 1,8 bar, anläggningsavgasning ”DC” i drift, eftermatningsavgasning ”WC” stängd.
1 Vakuumbildning
2 Insprutning
3 Utskjutning
4 Vilotid
