4.2 Identifikace
Z typového štítku se dočtete údaje k výrobci, rok výroby, výrobní číslo a také technické údaje.
Typ Označení zařízení
Serial No. Sériové číslo
min. / max. allowable pressure P Minimální / maximální přípustný tlak
max. continuous operating temperature Maximální teplota trvalého provozu
min. / max. allowable temperature / flow temperature TS Minimální / maximální přípustná teplota / přívodní teplota TS
Year built Rok výroby
min. operating pressure set up on shop floor Minimální provozní tlak nastavený z továrny
at site Nastavený minimální provozní tlak
max. pressure saftey valve factory - aline Z továrny nastavený reakční tlak bezpečnostního ventilu
at site Nastavený reakční tlak bezpečnostního ventilu
4.3 Funkce
Přístroj odplynuje vodu ze systému zařízení a čerstvou vodu z napájení. Odebírá z vody až 90 % uvolněných plynů. Odplynění
probíhá v časově řízených cyklech.
Jeden cyklus se skládá z následujících fází:
1. Nasátí vakua
– Vakuové čerpadlo „PU“ nasaje vakuum. Der Zulauf „DC“ (bei Nachspeiseentgasung „DC“) zur Pumpe ist geöffnet.
Tryskou je do rozprašovací trubky vstřikována voda bohatá na plyn. Zařízení je nastaveno tak, že čerpadlo odebírá
trubce více vody, než může proudit tryskou.
2. Vstřikování
– Přívod k vakuovému čerpadlu „PU“ se otevře. Podle požadavku je dílčí proud vody bohaté na plyn přiveden ze systému
zařízení nebo čerstvá voda z napájení pomocí vedení přístroje „DC“ nebo „WC“. Ve vakuovém čerpadle je voda jemně
rozprášena. Velký povrch rozprášené vody a velký pokles nasycení plynu k vakuu vedou k odplynění vody. Odplyněná
voda je přes vakuové čerpadlo dopravena zpět do zařízení.
3. Vysunutí
– Vakuové čerpadlo „PU“ se vypne. Nadále je vstřikována voda a odplyňována. Hladina vody ve vakuovém čerpadle
stoupá. Plyny odloučené z vody jsou vylučovány pomocí odplynovacího ventilu „DV“ do okolního ovzduší.
4. Čekací doba
– Je-li plyn odloučen, zůstane přístroj po určitou dobu v klidu, dokud se nespustí další cyklus.

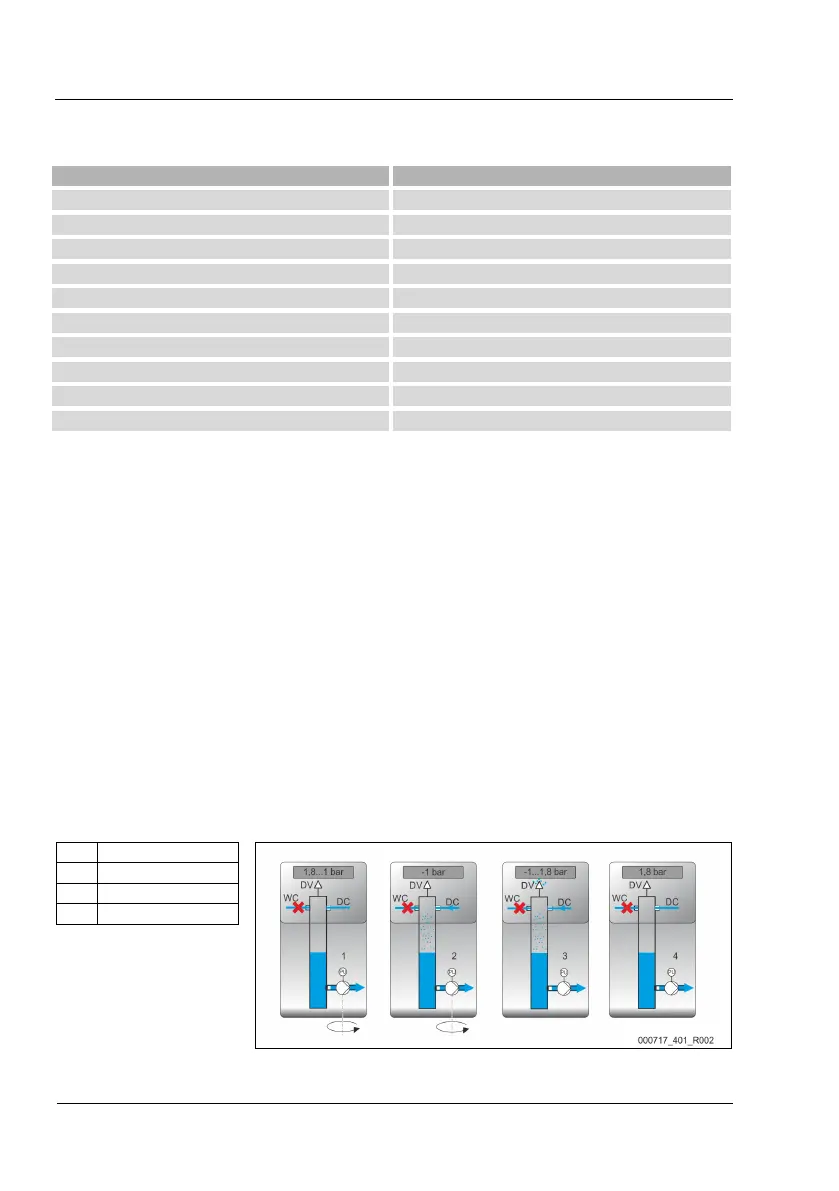

Průběh odplynovacího cyklu ve vakuovém čerpadle PU
Systém chladicí vody ≤ 30 °C, tlak zařízení 1,8 bar, odplynování zařízení „DC“ v provozu, odplynování napájení „WC“ uzavřeno.
1 Nasátí vakua
2 Vstřikování
3 Vysunutí
4 Čekací doba
