Popis zařízení
vakuum - ostřikovací odplyňování — 20.05.2019 Česky — 9
Odplyňování
Celý proces odplyňování je hydraulicky regulován pomocí integrovaného tlakového senzoru a řízení přístroje. Provozní stavy jsou
kontrolovány a zobrazovány na displeji řízením přístroje. V řízení lze volit a nastavit 3 různé programy odplynování a 2 různé
varianty napájení.
Programy odplynování
Trvalé odplynová
ní:
Pro trvalé odplynování po více hodin nebo dní s pořadím cyklů odplynování bez časů přestávek. Tento
program se doporučuje po spuštění a opravách.
Intervalové odplynování:
Intervalové odplynování se skládá z omezeného počtu cyklů odplynování.
Mezi intervaly se dodržuje čas
přestávky. Tento program se doporučuje pro trvalý provoz.
Odplyňování napájení:
Odplynování napájení se aktivuje během trvalého nebo intervalového odplyňování automaticky s každým
napájením vody v provozním režimu Magcontrol a Levelcontrol. Aktivace probíhá s elektricky aplikovaným
externím požadavkem napájení stanice stabilizující tl
ak
Kulový kohout s pohonem pro napájení se otevře a kulový kohout s pohonem pro systém se uzavře.
Varianty napájení
Existují dvě varianty napájení. Jsou kontrolovány přes dobu napájení a cykly napájení.

Důležité upozornění!
Od délky vedení 8 m doporu
čujeme zvolit vždy další větší jmenovitý průměr DN 20. Max. délka vedení 25 m.

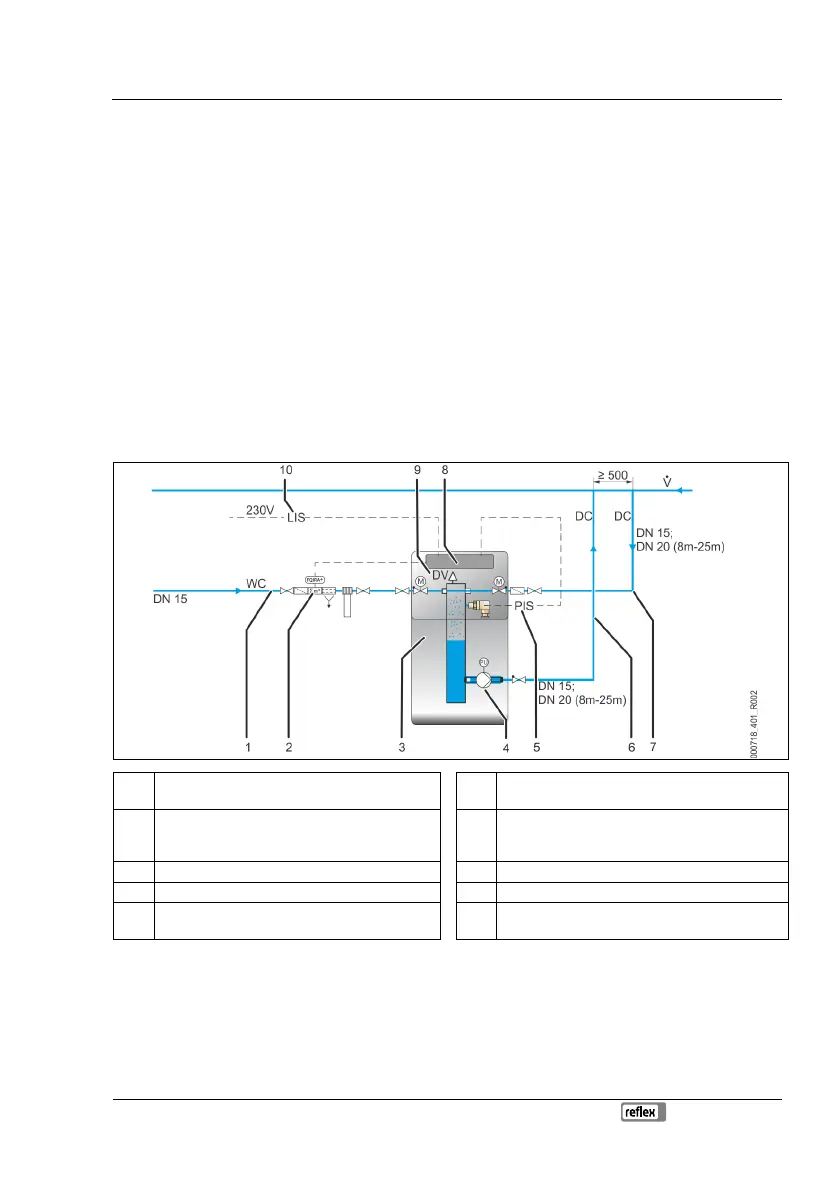

1 Vedení napájení „WC“, jmenovitý průměr DN 15 6 Vedení odplyňování „DC“ (odplyněná voda k systému
zařízení), jmenovitý průměr DN 15; DN 20 (8 m-25 m)
2 Volitelný přídavný přístroj (viz kapitola volitelné
zvláštní vybavení)
7 Vedení odplyňování „DC“ (voda bohatá na plyny ze
systému zařízení), jmenovitý průměr DN 15; DN 20 (8
m-25 m)
3 Přístroj 8 Řízení od přístroje
4 Vakuové čerpadlo „PU“ 9 Odplynovací ventil „DV“
5 Tlakový senzor „PIS“ od přístroje 10 Signalizační vedení čidla hladiny „LIS“ ve stanici
stabilizující tlak
Magcontrol:
Pro soustavy s membránovými tlakovými expanzními nádobami.
– S pomocí integrovaného tlakového čidla „PIS“ je registrován a kontrolován tlak v topném a chladicím
systému. Poklesne-li tlak pod hodnotu vypočteného plnicího tlaku, aktivuje se doplňování s
odplyněním vody.
Levelcontrol:
Pro zařízení se stanicemi stabilizujícími tlak.
– U stanice pro stabilizaci tlaku se zjišťuje hladina vody v expanzní nád
obě pomocí tlakoměrné krabice „LIS“.
Funkci doplňování lze spustit pomocí signálu 230 V.
