Vakuum - Sprayafgasning — 20.05.2019
Dansk — 7
Fare for kvæstelse på grund af høj vægt
I kraft af apparatets vægt er der fare for legemsbeskadigelse og ulykker.
• Arbejd sammen med en hjælper ved montering eller afmontering.
Skader på enheden under transport
Hvis enheden ikke transporteres kyndigt, kan enheden tage skade.
• Beskyt tilslutningerne mod beskadigelser med egnede afdækninger.
4 Beskrivelse af enheden
Apparatet er en afgasnings- og efterfødningsstation. Hovedanvendelsesområderne er varme- og kølekredsløb samt anlæg, hvor
opløste eller frie gasser skal undgås. Apparatet arbejder med en vakuumpumpe, der er konstrueret med henblik på dette formål. En
kompakt konstruktion til små og mellemstore anlæg er derved muliggjort.
Apparatet er udstyret med følgende sikkerhedsfunktioner:
• Ingen direkte indsugning af luft i kraft af kontrollerende trykholdesystem med automatisk efterfødning.
• Ingen cirkulationsproblemer på grund af bobler i kredsløbsvandet.
• Reduktion af korrosionsskader i kraft af iltudtagning af påfyldnings- og efterfødningsvandet.

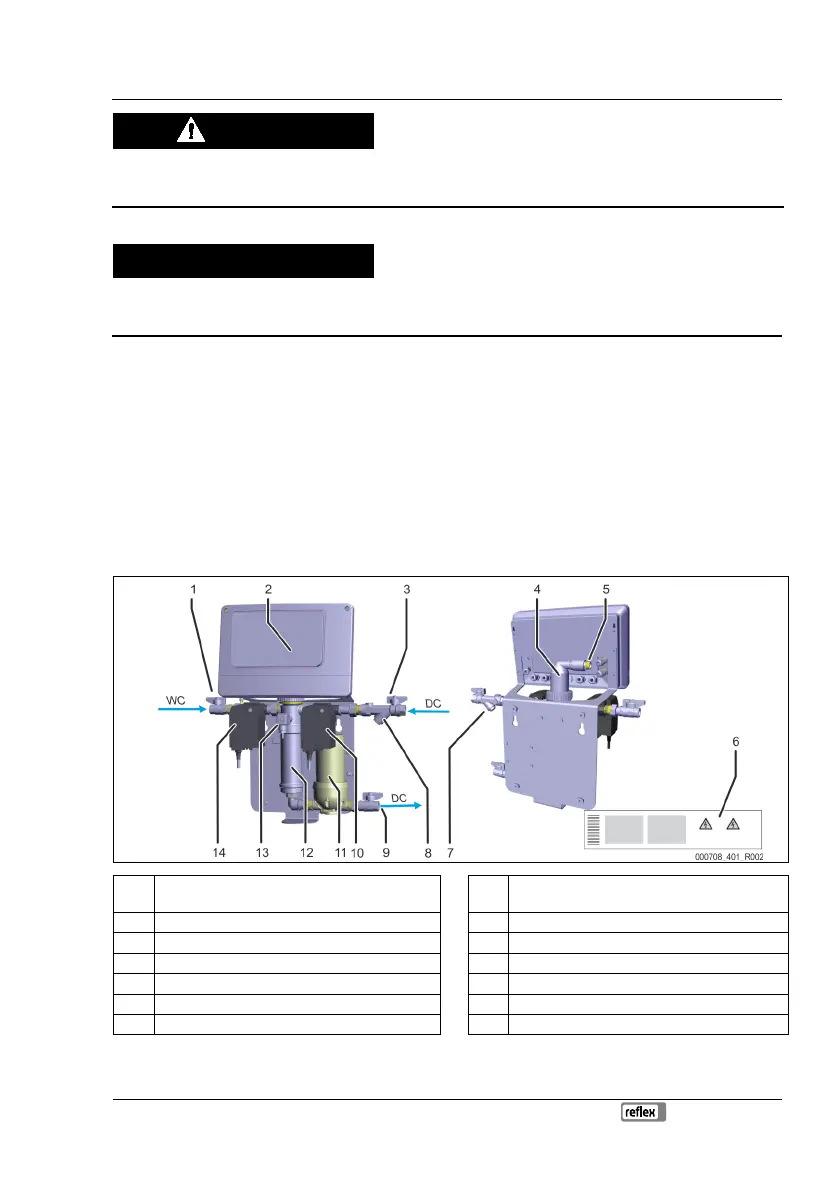

4.1 Oversigt
1 Tilslutning af efterfødningsledning WC 8 Integreret filterindsats i tilslutningsventilen på
systemsiden
2 Styring 9 Tilslutning af ledning på udgangssiden DC
3 Tilslutning af tilførselsledningen på systemsiden DC 10 Motorkuglehane på systemsiden
4 Udlufter 11 Pumpe
5 Kontraventil på udlufteren 12 Sprøjterør
6 Typeskilt 13 Tryksensor
7 Smudsfanger 14 Motorkuglehane på efterfødningssiden
