Reflex Servitec S - Nastavenie Minimálneho Prevádzkového Tlaku Pre Magcontrol

Uvedenie do prevádzky
20
— Slovensky Vákuové postrekovacie odplyňovanie — 20.05.2019

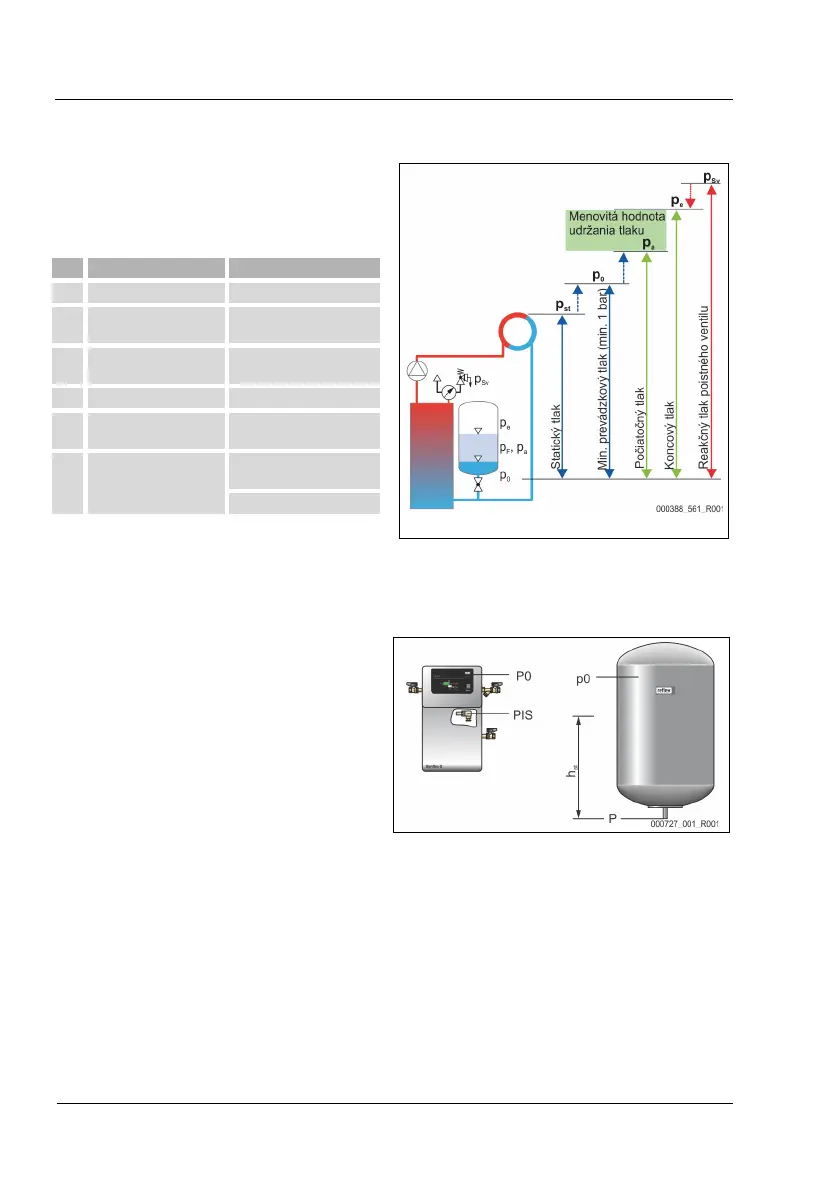

7.2 Nastavenie minimálneho prevádzkového tlaku pre Magcontrol
Minimálny prevádzkový tlak „P
0
“ sa zadáva len s tlakovo
závislým riadeným dopĺňaním pri zariadeniach s tlakovou
expanznou nádobou s membránou priamo na prístroji
Servitec. Hodnota sa zistí cez stanovište udržania tlaku.
Popis
Výpočet
p
st
Statický tlak = statická výška (h
st
)/10
p
0
Minimálny prevádzkový
tlak
= p
st
+ 0,2 bar
(odporúčanie)
p
a
Počiatočný tlak
(Čerpadlo „ZAP“)
= p
0
+ 0,3 bar
Rozsah kľudového tlaku
p
e
Koncový tlak ≤ p
Sv
- 0,5 bar (pre p
Sv
≤ 5,0
bar)
p
Sv
Poistný ventil-reakčný
tlak
= p
0
+ 1,2 bar (pre p
Sv
≤ 5,0
bar)
= 1,1 x p
0
+ 0,8 bar
V
ýpočet minimálneho prevádzkového tlaku sa môže priamo vypočítať a vložiť pri prvotnom uvedení do prevádzky cez App Reflex
Control Smart ku konfigurácii. Prosím skontrolujte neustále aj správny predtlak MAG v zariadení. Postupujte nasledovne:
1. Nastavte riadenie v App na „Magcontrol“.
2. Zistite minimálny prevádzkový tlak „P
0
“ prístroja v závislosti od predtlaku „p0“ od tlakovej expanznej nádoby s membránou.
•
Prístroj je nainštalovaný úrovňovo rovnaký s tlakovou
expanznou nádobou s membránou (hst = 0).
– P
0
= p0*
•
Prístroj je nainštalovaný hlbšie ako tlaková expanzná
nádoba s membránou.
– P
0
= p0 + h
st
/ 10*
•
Prístroj je nainštalovaný vyššie ako tlaková expanzná
nádoba s membránou.
– P
0
= p0 - h
st
/ 10*
*
p0 v bar, h
st
v m

Upozornenie!
Rešpektujte plánovaciu smernicu Reflex.
•
Rešpektujte pri plánovaní to, že pracovná oblasť prístroja leží v pracovnej oblasti udržania tlaku medzi
počiatočným tlakom „pa“ a koncovým tlakom „pe“.
