Kasutuselevõtmine
20
— Eesti keel Degaseerimine vaakumpihustussüsteemiga — 20.05.2019

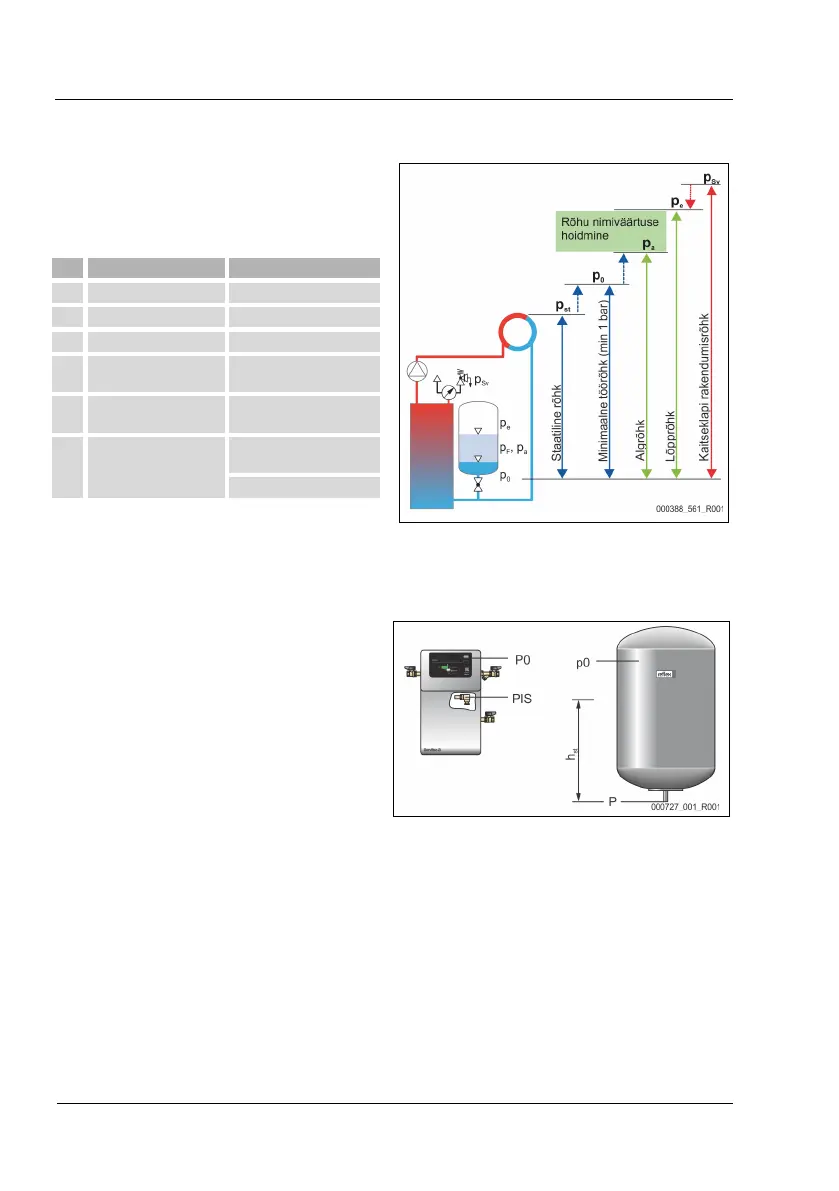

7.2 Magcontroli minimaalse töörõhu seadistamine
Minimaalne töörõhk „P
0
“ sisestatakse otse seadmel Servitec
ainult membraanpaisupaagiga süsteemide puhul, mille
järeltäitmine ei sõltu rõhust. Väärtus määratakse kindlaks
rõhuhoideseadme asukoha abil.
Kirjeldus
Arvutus
p
st
Staatiline rõhk = staatiline kõrgus (h
st
)/10
P
0
Minimaalne töörõhk = p
st
+ 0,2 bar (soovitatav)
p
a
Algrõhk (pump „SEES“) = p
0
+ 0,3 bar
Puhkeoleku
rõhuvahemik
p
e
Lõpprõhk ≤ p
Sv
- 0,5 bar (p
Sv
≤ 5,0 bar
kohta)
p
Sv
Kaitseklapi
rakendumisrõhk
= p
0
+ 1,2 bar (p
Sv
≤ 5,0 bar
kohta)
= 1,1 x p
0
+ 0,8 bar
M
inimaalse töörõhu võib esmasel rakenduse Reflex Control Smart kaudu kasutuselevõtul konfigureerimise jaoks vahetult välja
arvutada ja salvestada. Kontrollige alati, et membraanpaisupaagi eelrõhk süsteemis oleks korrektne. Toimige järgmiselt.
1. Seadistage juhtimissüsteem rakenduses töörežiimile „Magcontrol”.
2. Sõltuvalt membraanpaisupaagi eelrõhust „p0” määrake kindlaks seadme minimaalne töörõhk„P
0
”.
•
Seade on paigaldatud membraanpaisupaagiga samale
tasandile (hst = 0).
– P
0
= p0*
•
Seade on paigaldatud madalamale kui
membraanpaisupaak.
– P
0
= p0 + h
st
/10*
•
Seade on paigaldatud kõrgemale kui
membraanpaisupaak.
– P
0
= p0 – h
st
/10*
*
p0 bar, h
st
m

Märkus!
Järgige Reflexi projekteerimisjuhiseid.
•
Projekteerimisel pöörake tähelepanu sellele, et seadme tööalas jääks rõhuhoide töövahemik lähterõhu „pa” ja
lõpprõhu „pe” vahele.
