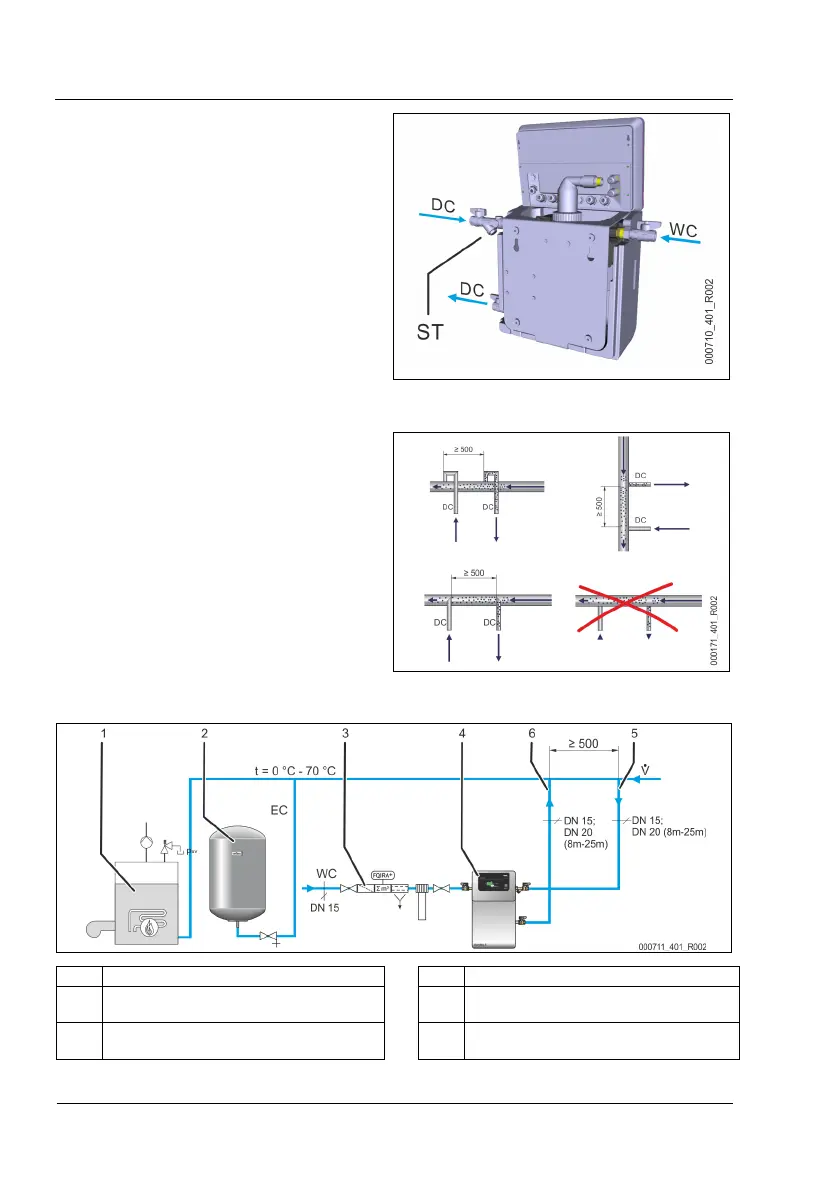

Reflex Servitec S - Montáž Na Stenu; Odplyňovacie Potrubie K Zariadeniu

Montáž
14
— Slovensky Vákuové postrekovacie odplyňovanie — 20.05.2019
1
. Naskrutkujte guľový kohút pre prípojku dopĺňania „WC“
(zelené držadlo).
– Ak sa nepripojí automatické dopĺňanie, tak je
potrebné uzavrieť prípojku „WC“ so záslepkou
G ½ cól.
2
. Naskrutkujte guľový kohút so zachytávačom nečistoty
„ST“ (červené držadlo) na vstup „DC“ odplyňovania.
3
. Naskrutkujte guľový kohút na výstup „DC“ (modré
držadlo) odplyňovania.
6.3.2
Montáž na stenu
Prístroj sa mo
ntuje na stenu s pomocou otvorov určených na
zadnej strane krytu. Upevňovacie prostriedky je potrebné
zvoliť zo strany konštrukcie zodpovedajúco charakteru steny a
hmotnosti prístroja.
6.3.3 Odplyňovacie potrubie k zariadeniu
Detail napojenia odplyňovacieho potrubia „DC“
Preveďte napojenie odplyňovacích potrubí „DC“ nasledujúcim
spôsobom:
•
Vyhýbajte sa preťaženiu zachytávača nečistôt „ST“
prístrojom v dôsledku vniknutia hrubej nečistoty.
•
Napojte odplyňovacie potrubie s obsahom plynu „DC“
pred odplyňovacie potrubie s nízkym obsahom plynu
(Videné v smere prúdenia zariadenia).
•
Uprednostnite pri napojení stranu spätného chodu
systému zariadení.
– Teplota vody musí ležať v rozsahu 0 °C – 70 °C,
aby sa zabezpečil dostatočný výkon odplynenia.
Prístroj vo vykurovacom zariadení, udržanie tlaku s tlakovou expanzná nádoba s membránou „MAG“
1 Vykurovacie zariadenie 4 Prístroj
2 Tlaková expanzná nádoba 5 Odplyňovacie potrubie „DC“ (voda bohatá na
obsah plynu)
3 Voliteľné prídavné zariadenie, viď kapitola 4.5
"Voliteľné prídavné vybavenie" na strane 10
6 Odplyňovacie potrubie „DC“ (odplynená voda)
