Reflex Servitec S - Pienimmän Käyttöpaineen Määrittäminen Magcontroliin

Käyttöönotto
20
— Suomi Tyhjiö - suihkutuskaasunpoisto — 20.05.2019

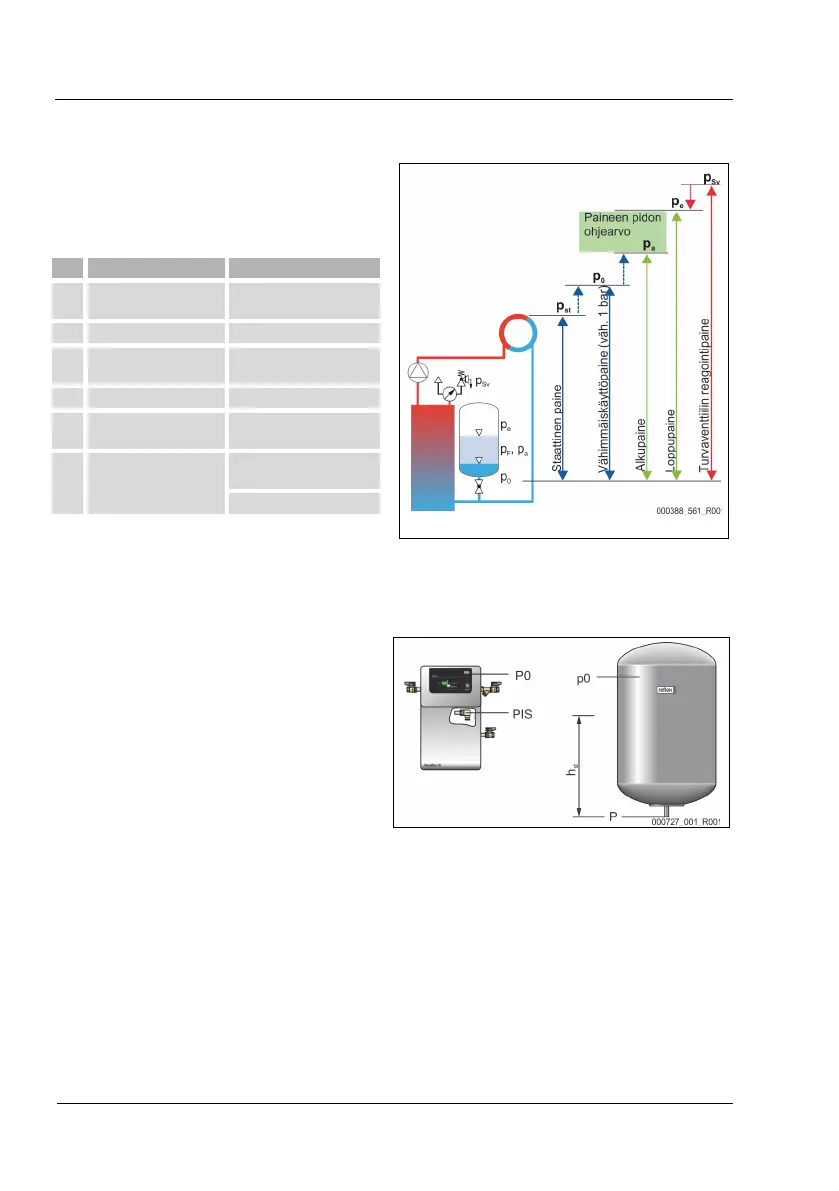

7.2 Pienimmän käyttöpaineen määrittäminen Magcontroliin
Minimikäyttöpainetta "P
0
" tarvitaan vain paineesta
riippuvassa lisäsyötössä laitoksissa, joissa on
kalvopaisuntasäiliö suoraan Servitec-laitteessa. Arvo
selvitetään paineenpidon sijaintipaikan avulla.
Kuvaus
Laskenta
p
st
Staattinen paine
= staattinen korkeus
(h
st
)/10
p
0
Vähimmäiskäyttöpaine = p
st
+ 0,2 bar (suositus)
p
a
Alkupaine (pumppu
"PÄÄLLE")
= p
0
+ 0,3 bar
Lepopainealue
p
e
Loppupaine ≤ p
Sv
- 0,5 bar (p
Sv
≤ 5,0
bar)
p
Sv
Turvaventtiilin
reagointipaine
= p
0
+ 1,2 bar (p
Sv
≤ 5,0
bar)
= 1,1 x p
0
+ 0,8 bar
V
ähimmäiskäyttöapineen voi laskea suoraan konfigurointia varten ja tallentaa ensimmäisen käyttöönoton yhteydessä Reflex
Control Smart -sovelluksella. Tarkista myös MAG:n oikea painatus laitteistossa. Toimi seuraavasti:
1. Aseta ohjaus sovelluksesta tilaan "Magcontrol".
2. Määritä laitteen minimikäyttöpaine "P
0
" riippuen kalvopaisuntasäiliön esipaineesta "p0".
•
Laite on asennettu samalle tasolle kalvopaisuntasäiliön
kanssa (hst = 0).
– P
0
= p0*
•
Laite on asennettu alemmas kuin kalvopaisuntasäiliö.
– P
0
= p0 + h
st
/10*
•
Laite on asennettu ylemmäs kuin kalvopaisuntasäiliö.
– P
0
= p0 - h
st
/10*
*
p0: yksikkönä bar, h
st
metreinä

Huomautus!
Noudata Reflexin suunnitteluohjetta.
•
Huomioi suunnittelun yhteydessä, että laitteen työalue paineenpidon työalueella on alkupaineen "pa" ja
loppupaineen "pe" välillä.
