— Türk Vakum - Püskürtmeli gaz tahliyesi — 20.05.2019

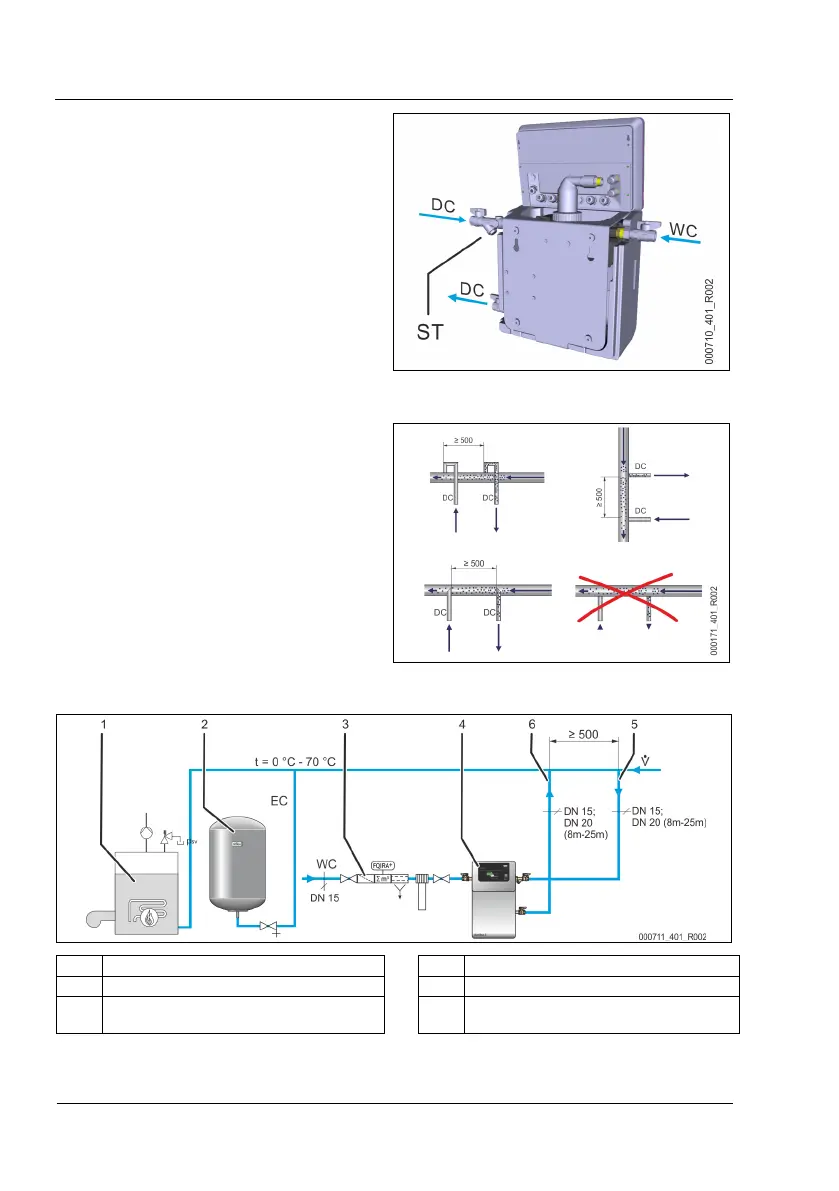

. "WC” (yeşil tutamak) ilave besleme bağlantısı için
küresel vanayı vidalayın.
– Otomatik ilave besleme bağlanmazsa "WC"
bağlantısı G ½ inç kör tapayla kapatılmalıdır.
. Küresel vanayı "ST" kir toplayıcısıyla (kırmızı tutamak)
gaz tahliyesinin "DC" girişine vidalayın.
. Küresel vanayı gaz tahliyesinin "DC" çıkışına (mavi
tutamak) bağlayın.
Duvar montajı
Cihaz duvara gövdenin arka tarafında bulunan delikler
yardımıyla takılır. Sabitleme araçları, duvarın bina tarafındaki
özelliğine ve cihazın ağırlığına uygun olarak seçilmelidir.
6.3.3 Tesise giden gaz tahliye hattı
"DC" gaz tahliye hattı bağlantısının ayrıntısı
"DC" gaz tahliye hatlarının bağlantısını şu şekilde yapın:
İri kirlerin cihaza girerek "ST" kir toplayıcıda aşırı yük
oluşturmasına engel olun.
Gaz zengini "DC" tahliye hattını, (tesisin akış yönüne
göre) gaz fakiri gaz tahliye hattının önüne bağlayın.
Bağlama sırasında tesis sisteminin geri dönüş tarafını
öne alın.
– Yeterli gaz tahliyesinin garanti edilmesi için, su
sıcaklığının 0 °C ile 70 °C aralığında bulunması
gerekir.
Bir ısıtma tesisindeki cihaz, "MAG" membran basınç genleşme hazneli basınç tutma
1 Isıtma tesisi 4 Cihaz
2 Basınç genleşme haznesi 5 "DC" gaz tahliye hattı (gaz zengini su)
3 Opsiyonel ek cihaz, bakınız bölüm 4.5 "Opsiyonel Ek
Donanım" bakınız sayfa 10
6 "DC" gaz tahliye hattı (gazı tahliye edilmiş su)
