7.2 Nastavitev minimalnega obratovalnega tlaka za Magcontrol
Minimalni obratovalni tlak „P
0
“ je treba vnesti samo pri od
tlaka odvisnem krmiljenem napajanju pri napravah z
membransko tlačno raztezno posodo neposredno na napravi
Servitec. Vrednost se določi prek lokacije enote za vzdrževanje
tlaka.

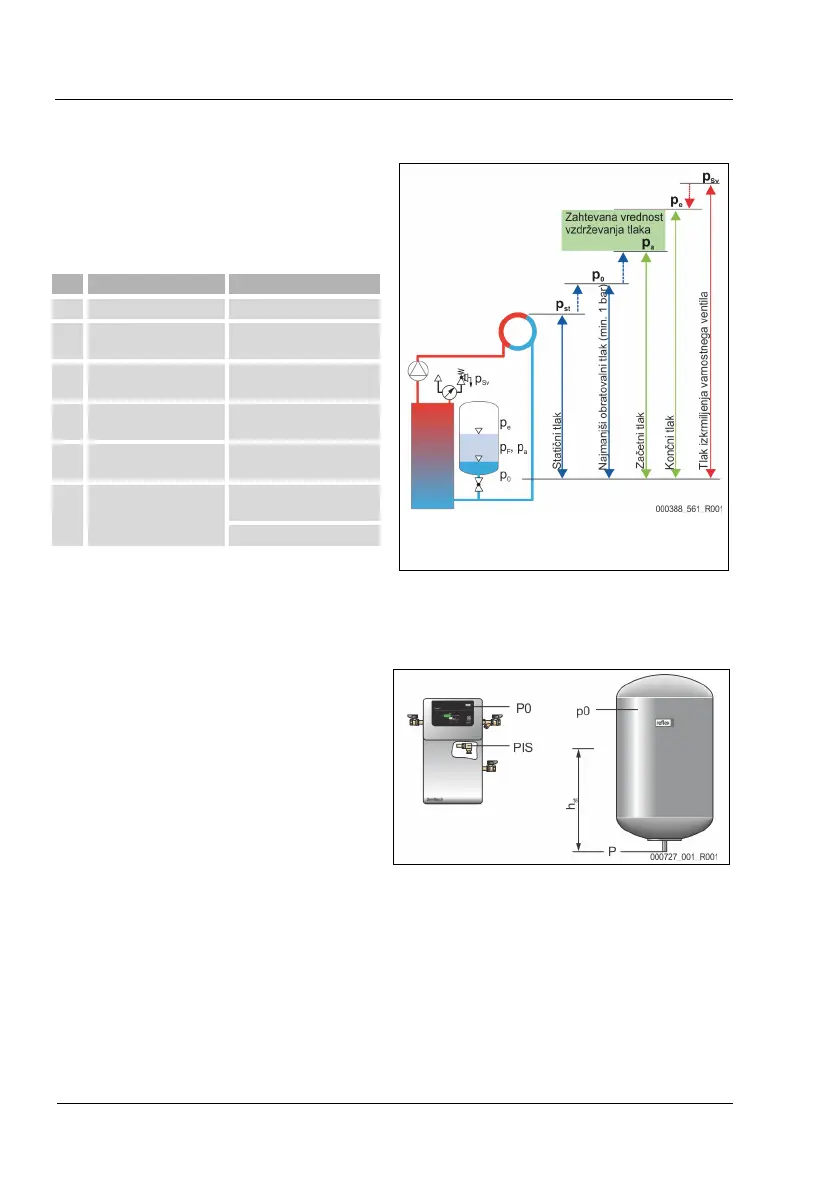

Opis
Izračun
p
st
Statični tlak = statična višina (h
st
)/10
P
0
Minimalni obratovalni
tlak
= p
st
+ 0,2 bar (priporočilo)
p
a
Začetni tlak (črpalka
„VKLOP)
= p
0
+ 0,3 bar
Tlačno območje v
mirovanju
p
e
Končni tlak ≤ p
Sv
- 0,5 bar (za p
Sv
≤ 5,0
bar)
p
Sv
Tlak izkrmiljenja
varnostnega ventila
= p
0
+ 1,2 bar (za p
Sv
≤ 5,0
bar)
= 1,1 x p
0
+ 0,8 bar
M
inimalni obratovalni tlak za konfiguracijo je mogoče pri prvem zagonu izračunati neposredno prek aplikacije Reflex Control Smart
in ga shraniti. Vedno preverite tudi konkretni predtlak MAG-ja v napravi. Storite naslednje:
1. Nastavite krmilje v aplikaciji na „Magcontrol“.
2. Določite minimalni obratovalni tlak „P
0
“ aparata v odvisnosti od predtlaka „p0“ membranske tlačne raztezne posode MAG.
•
Aparat je instaliran na istem nivoju kot membranska
tlačna raztezna posoda (hst = 0).
– P
0
= p0*
•
Aparat je inštaliran nižje od membranske tlačne
raztezne posode.
– P
0
= p0 + h
st
/10*
•
Aparat je inštaliran višje od membranske tlačne
raztezne posode.
– P
0
= p0 - h
st
/10*
*
p0 v barih, h
st
v metrih

Napotek!
Upoštevajte direktivo načrtovanja Reflex.
•
Pri načrtovanju upoštevajte, da leži delovno območje aparata v delovnem območju vzdrževanja tlaka med
začetnim tlakom „pa“ in končnim tlakom „pe“.
