Risque de blessures dû au poids élevé de l’appareil
Le poids de l’appareil peut être à l’origine de blessures et d’accidents.
• Le cas échéant, faites appel à une deuxième personne pour les travaux de montage et de démontage.
Dommages sur l'appareil dus au transport
Un transport incorrect peut entraîner des dommages sur l’appareil.
• Protégez les raccords des dommages par des recouvrements appropriés.
4 Description de l'appareil
L’appareil est une station de dégazage et de réalimentation. Les principaux domaines d’application sont les circuits de chauffage et
de refroidissement ainsi que les installations au sein desquelles les dysfonctionnements dus aux gaz dissolus ou libres doivent être
évités. L’appareil fonctionne avec une pompe à vide construite pour ce domaine d’application. Cela permet une construction
compacte pour les petites et moyennes installations.
L’appareil est équipé des sécurités suivantes :
• Aucune aspiration d’air directe grâce au contrôle du maintien de la pression avec réalimentation automatique.
• Aucun problème de circulation dû à des bulles libres dans l’eau du circuit.
• Réduction des dommages dus à la corrosion par désoxydation à partir de l’eau de remplissage et de réalimentation.

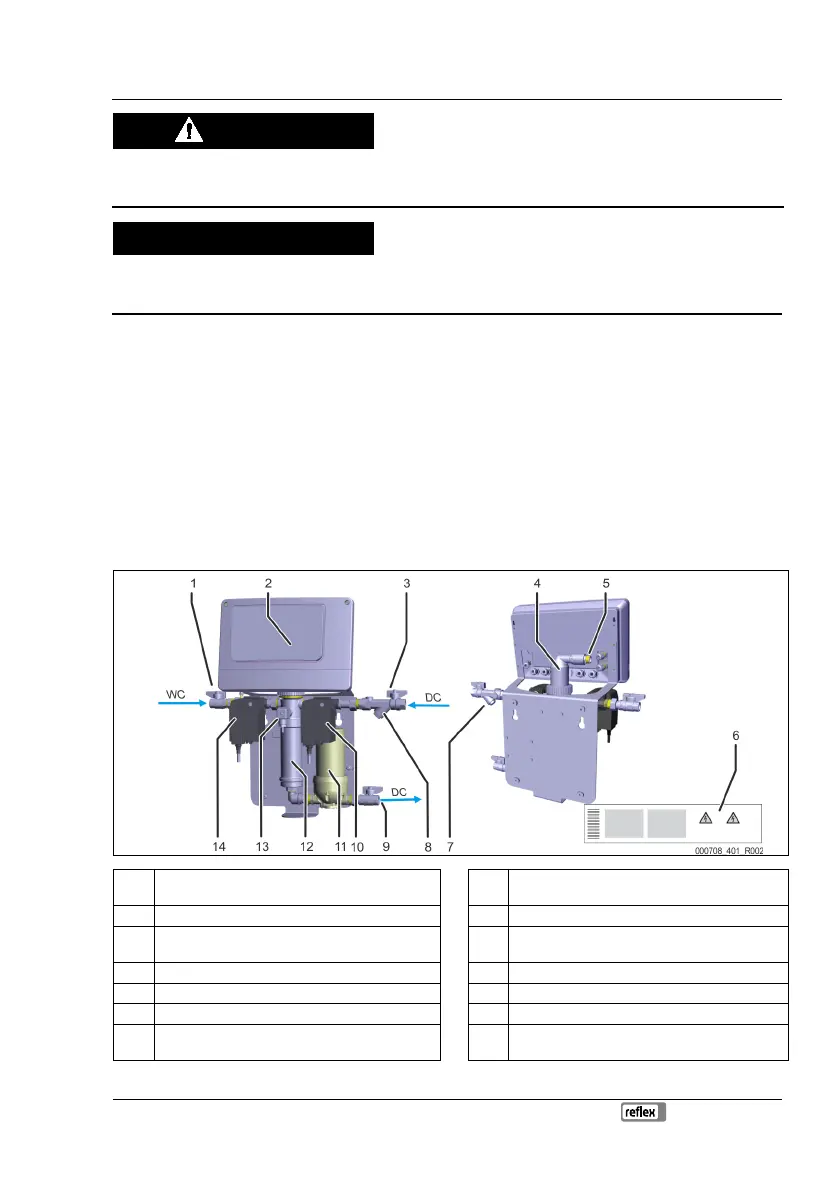

4.1 Synoptique
1 Raccord de conduite de réalimentation WC 8
Cartouche filtrante intégrée dans la vanne de
raccordement côté système
2 Commande 9 Raccord de conduite côté sortie DC
3 Raccord de conduite d’alimentation côté système DC 10
Robinet à boisseau sphérique motorisé côté
système
4 Aérateur 11 Pompe
5 Clapet anti-retour sur l’aérateur 12 Lance
6 Plaque signalétique 13 Capteur de pression
7 Collecteur d’impuretés 14 Robinet à boisseau sphérique motorisé côté
réalimentation
