Kans op letsel door hoog gewicht van het apparaat
Door het gewicht van het apparaat bestaat een verhoogd kans op letsel en ongevallen.
• Zo nodig, voer de montage of demontage uit met de hulp van een tweede persoon.
Beschadiging van het apparaat tijdens het transport
Wanneer het transport ondeskundig wordt uitgevoerd, kan het apparaat worden beschadigd.
• Bescherm de aansluitingen d.m.v. geschikte afdekkingen tegen beschadiging.
4 Beschrijving van het apparaat
Het apparaat is een ontgassings- en bijvulautomaat. De belangrijkste toepassingen zijn verwarmings- en koelcircuits alsook
installaties waar storingen door opgeloste of vrije gassen moeten worden vermeden. Het apparaat werkt met een vacuümpomp die
voor dit doeleinde ontworpen is. Dit maakt een compact ontwerp mogelijk voor kleine en middelgrote installaties.
Het apparaat beschermt door het volgende:
• geen rechtstreeks aanzuigen van lucht door controle van het drukbehoud met automatische bijvulling.
• geen circulatieproblemen door luchtbellen in het systeemwater.
• reductie van het corrosierisco door onttrekken van zuurstof uit het vul- en bijvulwater.

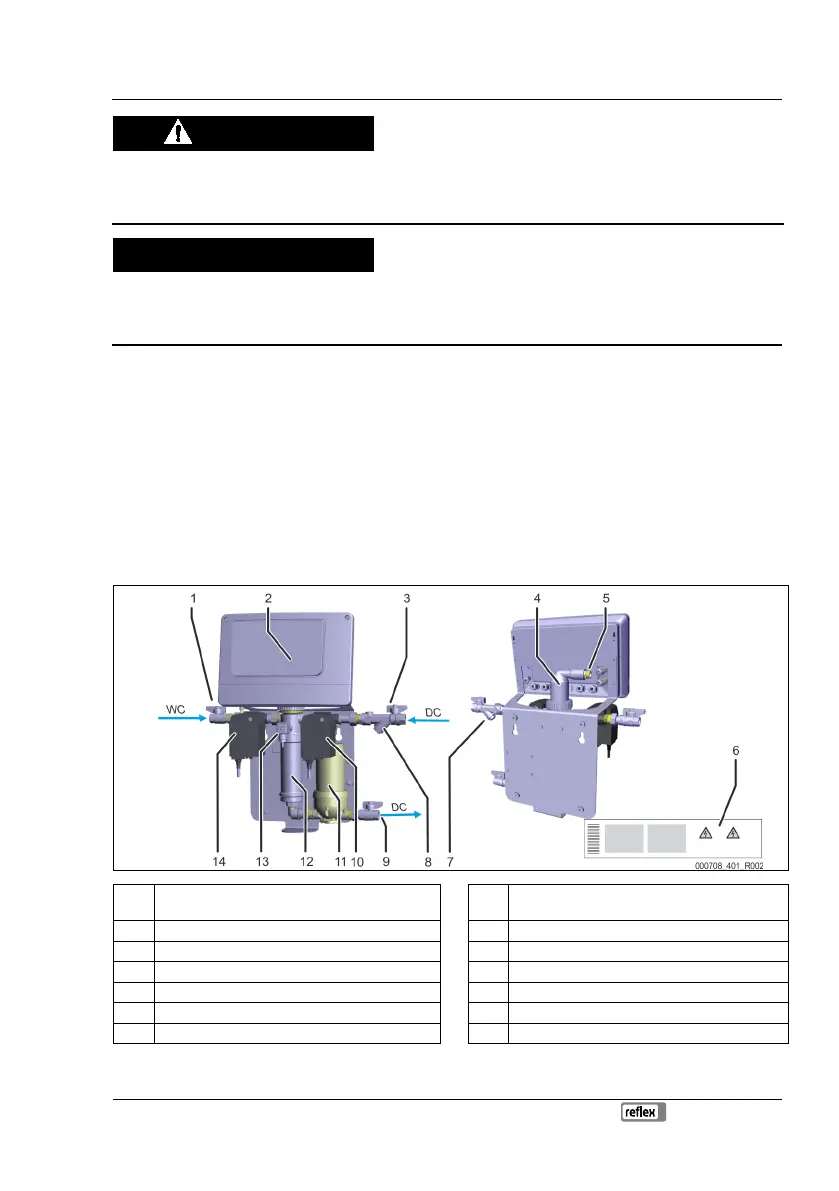

4.1 Overzicht
1 Aansluiting bijvulleiding WC 8 Geïntegreerd filterelement in aansluitingsklep
systeemzijde
2 Besturingseenheid 9 Aansluiting leiding uitgangszijde DC
3 Aansluiting toevoerleiding systeemzijde 10 Motorkogelklep systeemzijde
4 Ontluchter 11 Pomp
5 Terugslagklep op ontluchter 12 Sproeibuis
6 Typeplaatje 13 Druksensor
7 Vuilvanger 14 Motorkogelklep bijvullingszijde
