Szerelés
Vákuum-porlasztócsöves gáztalanító — 20.05.2019 Magyar — 15
Az alábbiak szerint járjunk el:
• A „DC” gáztalanító vezetékek bekötése a berendezésrendszer „V” fő térfogatáramában történik.
• A berendezésrendszerhez a készülék két gáztalanító vezetéket igényel.
– Gázdús víz gáztalanító vezetéke a berendezésrendszer felől.
– Gázszegény víz gáztalanító vezetéke a berendezésrendszer felé.
• Szereljük fel a gáztalanító vezetéket az „EC” tágulási vezeték közelében.
– Ezáltal stabil nyomásviszonyok biztosíthatók.
• Állítsuk fel a készüléket a „MAG” membrános tágulási tartály közelében.
– Ezáltal biztosíthatjuk a membrános tágulási tartály nyomásfelügyeletét.
– Állítsuk be a vezérlésen a „Magcontrol” üzemmódot.

Tudnivaló!
•
Vegyük figyelembe a „V” fő térfogatáramban lévő bekötést. Főként hidraulikus váltókkal rendelkező és
visszafolyó bekeveréses kapcsolási változatoknál vegyük figyelembe.
– Kapcsolási és utántöltési változatok, Lásd a 6.4 "Kapcsolási és utántöltési változatok" fejezetet a/az 15.
oldalon.

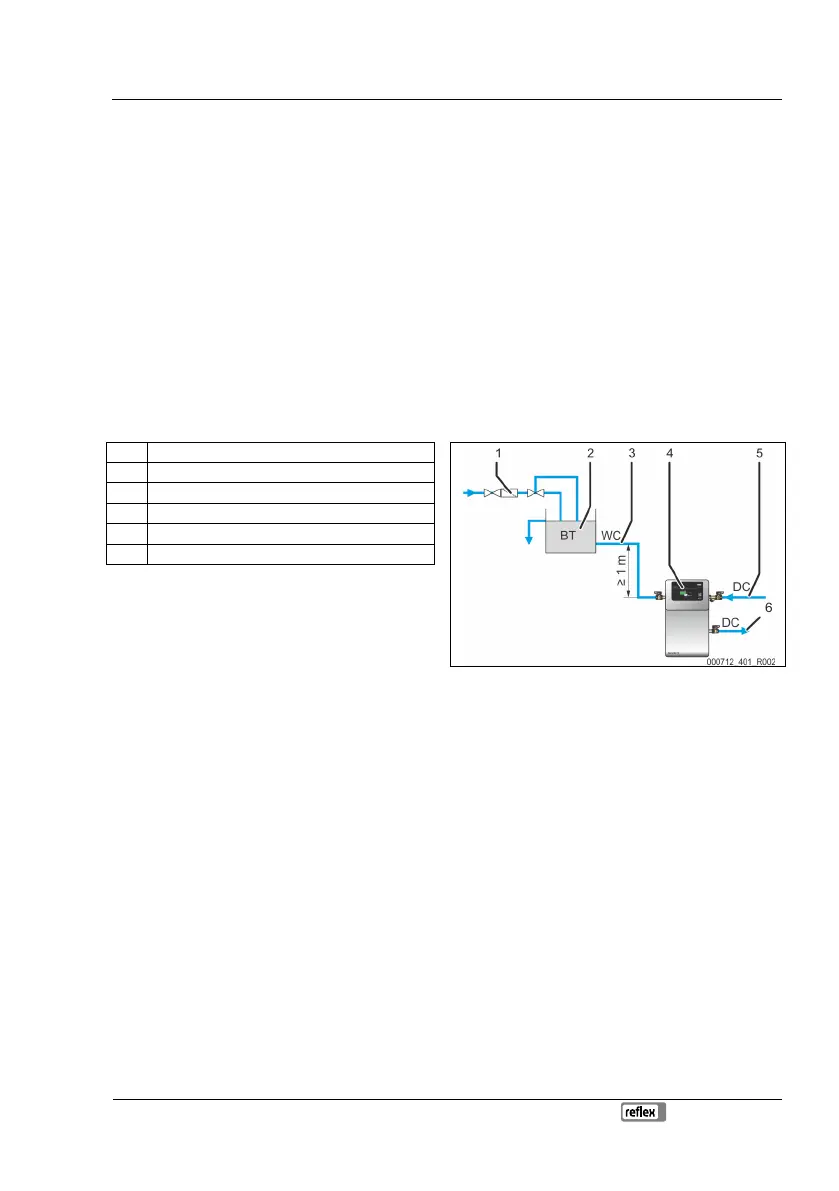

6.3.3.1 Utántöltő vezeték
1 „ST” szennyfogó
2 „BT” hálózati leválasztó tartály
3 „WC” utántöltő vezeték
4 Készülék
5 „DC” gáztalanító vezeték (gázdús víz)
6 „DC” gáztalanító vezeték (gáztalanított víz)
Vízutánpótlás esetén vegyük figyelembe a következő
feltételeket:
• „BT” hálózati leválasztó tartályon keresztül vízzel
történő utántöltés esetén az alsó szintnek legalább
1 m-rel a készülék „PU” szivattyúja felett kell lennie.
• Zárjuk el a „WC” utántöltő vezeték csatlakozóját, ha
nem csatlakoztatunk utántöltő vezetéket.
– Állítsuk be a készülékvezérlésen a „Levelcontrol”
utántöltési változatot.
• Legalább egy ≤ 0,25 mm lyukbőségű „ST” szennyfogót szereljünk be közel a 2 utú „CD” motoros golyóscsap elé.

Tudnivaló!
Kerüljük a készülék meghibásodását.
–
Biztosítsuk a kézi utántöltést a berendezésrendszer felé.

Tudnivaló!
Használjunk nyomáscsökkentőt a „WC” utántöltő vezetékben, ha a nyugalmi nyomás nem éri el a 6 bart.
6.4 Kapcsolási és utántöltési változatok
A készülék 2 utántöltési változattal rendelkezik:
• „Magcontrol” nyomásfüggő utántöltés.
– Membrános tágulási tartályos berendezésrendszer esetén.
• „Levelcontrol” szintfüggő utántöltés.
– Nyomástartó állomásos berendezésrendszer esetén.
– Kiszállításkor a készülék „Levelcontrol” üzemmódra van gyárilag beállítva. Ha nyomástartó állomás nincs
csatlakoztatva, akkor a nyomástól független és automatikus utántöltés nélküli gáztalanítás megy végbe, Lásd a 7.4
"Automata üzemmód indítása" fejezetet a/az 21. oldalon.
