Reflex Servitec S - Электрическое Подключение; Схема Соединений

Монтаж
18
— Русский Вакуумный деаэратор — 20.05.2019
1
Станция компенсации давления
4
Устройство
2
Линия
подпитки
«WC»
5
Линия
деаэрации
«DC» (
деаэрированная
вода
)
3
Опциональное оснащение, см. главу 4.5
"Опциональное оснащение" стр. 11
6
Линия деаэрации «DC» (газонасыщенная вода)
PIS
Датчик
давления
Этот режим действителен для систем со станциями компенсации давления и позволяет обеспечивать гибкий
режим работы с постоянным давлением.
Подпитка водой осуществляется по измеренному уровню в расширительном резервуаре станции компенсации
давления. Уровень наполнения определяется месдозой «LIS» и передается в систему управления станции
компенсации давления. При недостаточном уровне наполнения в расширительном резервуаре эта система
управления передает сигнал 230 В в систему управления устройства. Система управления устройства управляет
работой исполнительного двигателя моторизованного шарового крана в линии подпитки «WC». Таким способом
осуществляется контролируемая подпитка водой с контролем времени и циклов подпитки.
6.5 Электрическое подключение
ОПАСНО
Угроза для жизни в случае поражения электрическим током
.
Контакт с токоведущими деталями может привести к опасным для жизни травмам.
• Убедиться в том, что установка, в которую монтируется устройство, обесточена.
• Должна быть обеспечена защита от включения установки другими лицами.
• Монтажные работы на электрическом присоединении устройства должны проводиться только
профессиональным электриком, с соблюдением правил электротехники.
Нижеследующие описания относятся к стандартным системам и ограничиваются необходимыми
присоединениями на месте монтажа.
1. Систему обесточить и заблокировать от включения.
2. Снять крышку.
ОПАСНО Опасные для жизни травмы при ударе электрическим током. Некоторые детали платы
устройства могут оставаться под напряжением 230 В даже после отсоединения сетевого штекера от
источника питания. Перед снятием крышек блока управления необходимо полностью отключить
устройство от источника электропитания. Убедиться в том, что плата обесточена.
3. Воспользоваться подходящим резьбовым кабельным соединением. Например, это M16 или M20.
4. Ввести все необходимые кабели через кабельное соединение.
5. Подключить все кабели в соответствии со схемой соединений.
– Следует учитывать данные о защите соединительных линий устройства предохранителями, см.
главу 5 "Технические характеристики" стр. 11.
6. Смонтировать крышку.
7. Подключить сетевой штекер к источнику напряжения 230 В.
8. Включить установку.
Электрическое подключение завершено.

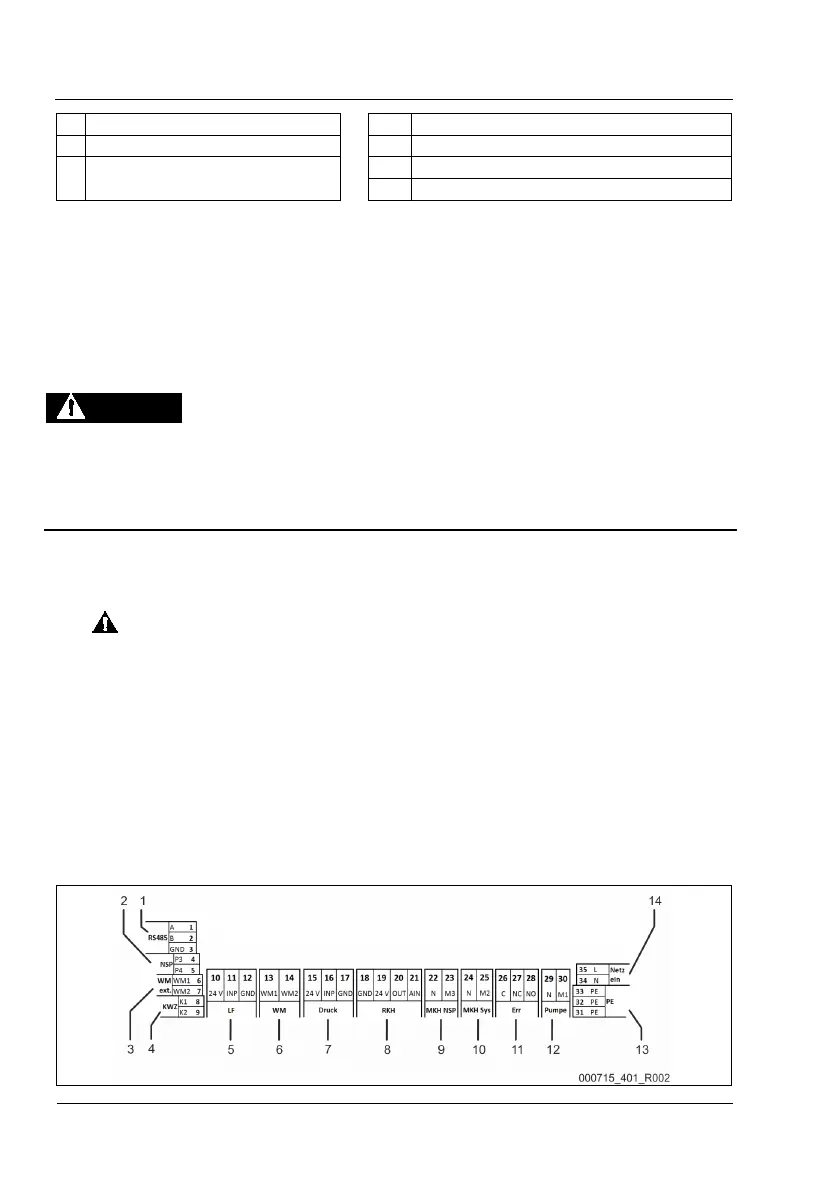

6.5.1 Схема соединений
