Reflex Servitec S Original Operating Manual

Montáž
Vákuové postrekovacie odplyňovanie — 20.05.2019 Slovensky — 15
Postupujte nasledovne:
• Napojenie odplyňovacích potrubí „DC“ nasleduje v hlavnom objemovom prietoku „V“ systému zariadení.
• Prístroj potrebuje dve odplyňovacie potrubia pre systém zariadení.
– Odplyňovacie potrubie pre vodu s obsahom plynu od systému zariadení
– Odplyňovacie potrubie pre vodu s nízkym obsahom plynu naspäť k systému zariadení
• Namontujte odplyňovacie potrubia v blízkosti expanzného potrubia „EC“.
– Tým zabezpečíte stabilné tlakové pomery.
• Postavte prístroj v blízkosti tlakovej expanznej nádoby s membránou „MAG“.
– Tým zabezpečíte monitorovanie tlaku tlakovej expanznej nádoby s membránou.
– Nastavte v riadení prevádzkový režim „Magcontrol“.

Upozornenie!
•
Dodržujte napojenie v hlavnom objemovom prietoku „V“. Predovšetkým pri variantoch zapojenia s
hydraulickými odbočkami a prísadách spätného toku.
– Varianty zapojenia a dopĺňania, viď kapitola 6.4 "Varianty zapojenia a varianty dopĺňania" na strane 15.

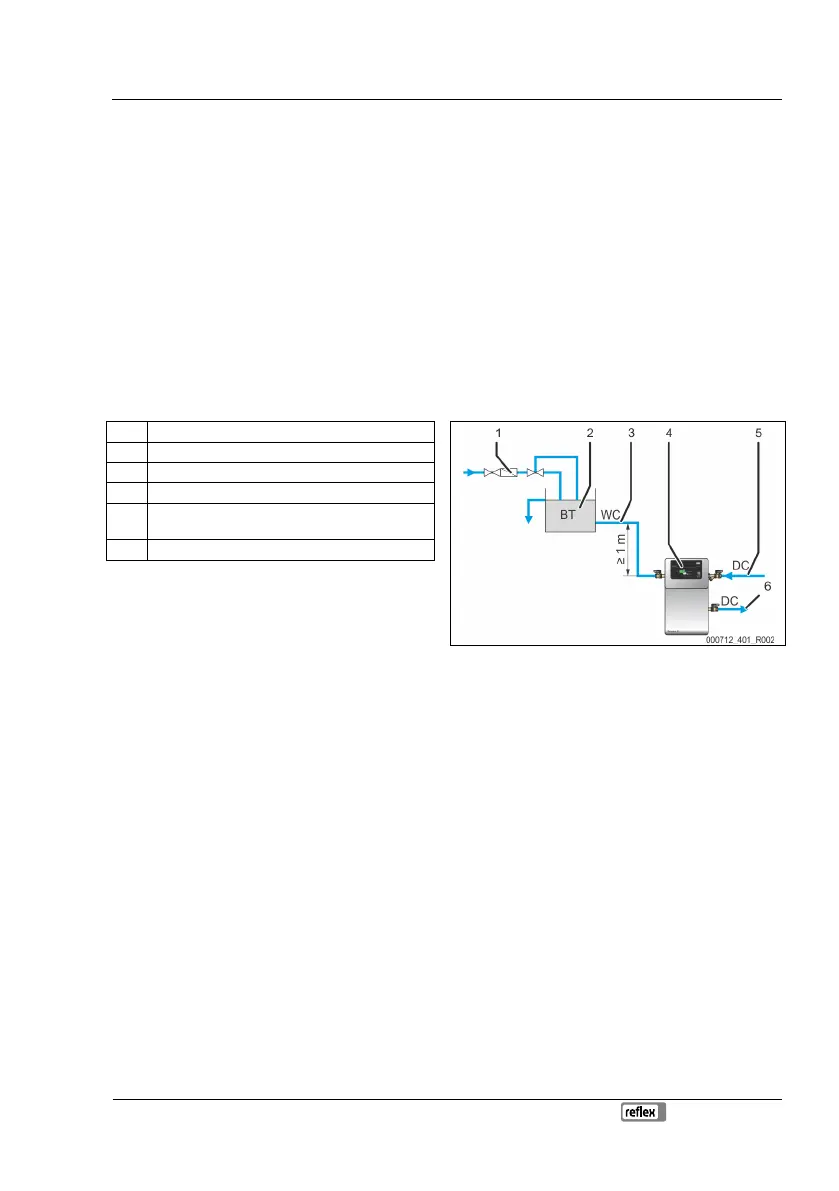

6.3.3.1 Dopĺňacie potrubie
1 Zachytávač nečistôt „ST“
2 Nádoba na oddelenie od siete „BT“
3 Dopĺňacie potrubie „WC“
4 Prístroj
5
Odplyňovacie potrubie „DC“ (voda bohatá na obsah
plynu)
6 Odplyňovacie potrubie „DC“ (odplynená voda)
Dodržujte nasledujúce podmienky pri dopĺňaní s vodou:
• Pri dopĺňaní s vodou cez nádobu na oddelenie od siete
„BT“ musí ležať jej spodná hrana minimálne 1 m nad
čerpadlom „PU“ prístroja.
• Zatvorte prípojku dopĺňacieho potrubia „WC“ keď sa
nepripojí žiadne dopĺňacie potrubie.
– Nastavte v riadení prístroja variantu dopĺňania
„Levelcontrol“.
• Inštalujte minimálne jeden zachytávač nečistôt „ST“ s veľkosťou ôk ≤ 0,25 mm v okolí pred 2 cestným guľovým kohútom
motora „CD“.

Upozornenie!
Zabráňte poruche prístroja.
–
Zaistite manuálne dopĺňanie s vodou k systému zariadení.

Upozornenie!
Používajte redukčný ventil v doplňovacom potrubí „WC“, keď pokojový tlak prekročí 6
bar.
6.4 Varianty zapojenia a varianty dopĺňania
Prístroj disponuje 2 variantmi dopĺňania:
• Tlakovo závislé dopĺňanie „Magcontrol“.
– Pri systéme zariadení s tlakovou expanzná nádoba s membránou.
• Hladinovo závislé dopĺňanie „Levelcontrol“.
– Pri systéme zariadení so stanicou na udržanie tlaku.
– Prístroj je prednastavený v stave dodávky v prevádzkovom režime „Levelcontrol“. Ak sa nepripojí žiadna stanica na
udržanie tlaku, tak sa koná od tlaku nezávislé odplyňovanie bez automatického dopĺňania, viď kapitola 7.4 "Spustenie
automatickej prevádzky" na strane 21.
