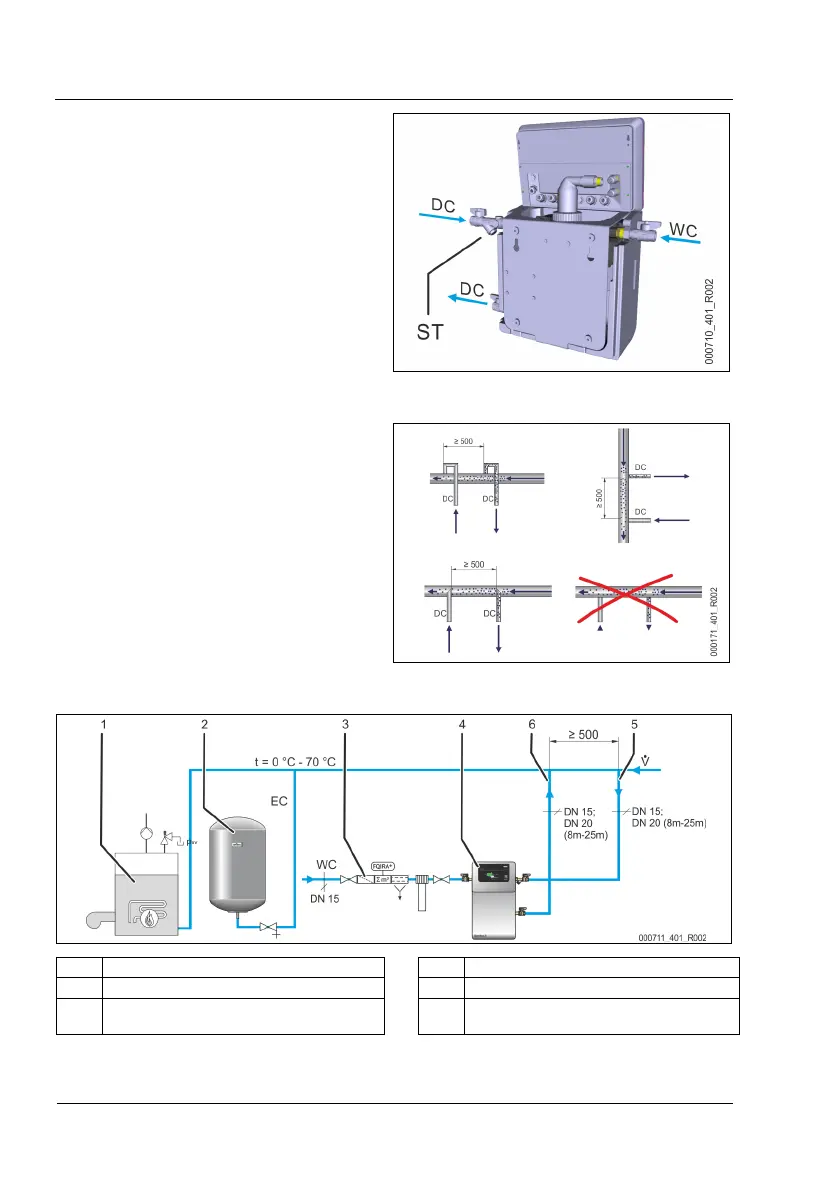

Reflex Servitec S - Veggmontering; Avgassingsledning Til Anlegget

Montasje
14
— Norsk Vakuum - sprayavgassing — 20.05.2019
1
. Skru på kuleventilen for tilkoblingen ettermating "WC"
(grønt håndtak).
– Hvis den automatiske ettermatingen ikke blir
tilkoblet, må tilkoblingen "WC" lukkes med en
blindplugg G ½".
2
. Skru kuleventilen med smussfangeren "ST" (rødt
håndtak) på inngangen "DC" til avgassingen.
3
. Skru kuleventilen på utgangen "DC" (blått håndtak) til
avgassingen.
6.3.2
Veggmontering
Enheten monteres på veggen ved hjelp av boringene på
baksiden av e
nheten. Festeutstyr må velges på stedet
avhengig av veggens beskaffenhet og vekten til enheten.
6.3.3 Avgassingsledning til anlegget
Detalj integrering avgassingsledning "DC"
Utfør integreringen av avgassingsledningene "DC" på
følgende måte:
•
Unngå overbelastning av smussfangeren “ST” til
enheten på grunn av inntrengning av grovt smuss.
•
Koble den gassrike avgassingsledningen “DC” til før den
gassfattige avgassingsledningen (sett i
strømningsretningen til anlegget).
•
Bruk helst retursiden til anleggssystemet ved
tilkoblingen.
– Vanntemperaturen må ligge i området 0 °C – 70
°C for å sikre tilstrekkelig avgassingseffekt.
Enhet i et varmeanlegg, trykkholding med membran-trykkekspansjonsbeholder "MAG"
1 Varmeanlegg 4 Enhet
2 Trykkekspansjonsbeholder 5 Avgassingsledning "DC" (gassrikt vann)
3 Valgfritt tilleggsapparat, se kapittel 4.5 "Valgfritt
tilleggsutstyr" på side 10
6 Avgassingsledning "DC" (avgasset vann)
