7.2 Inställning av lägsta drifttryck för Magcontrol
Det lägsta drifttrycket ”P
0
” matas endast in direkt på enheten
Servitec med den tryckberoendestyrda eftermatningen för
anläggningar med ett membrantryckexpansionskärl. Värdet
bestäms via tryckhållningens position.

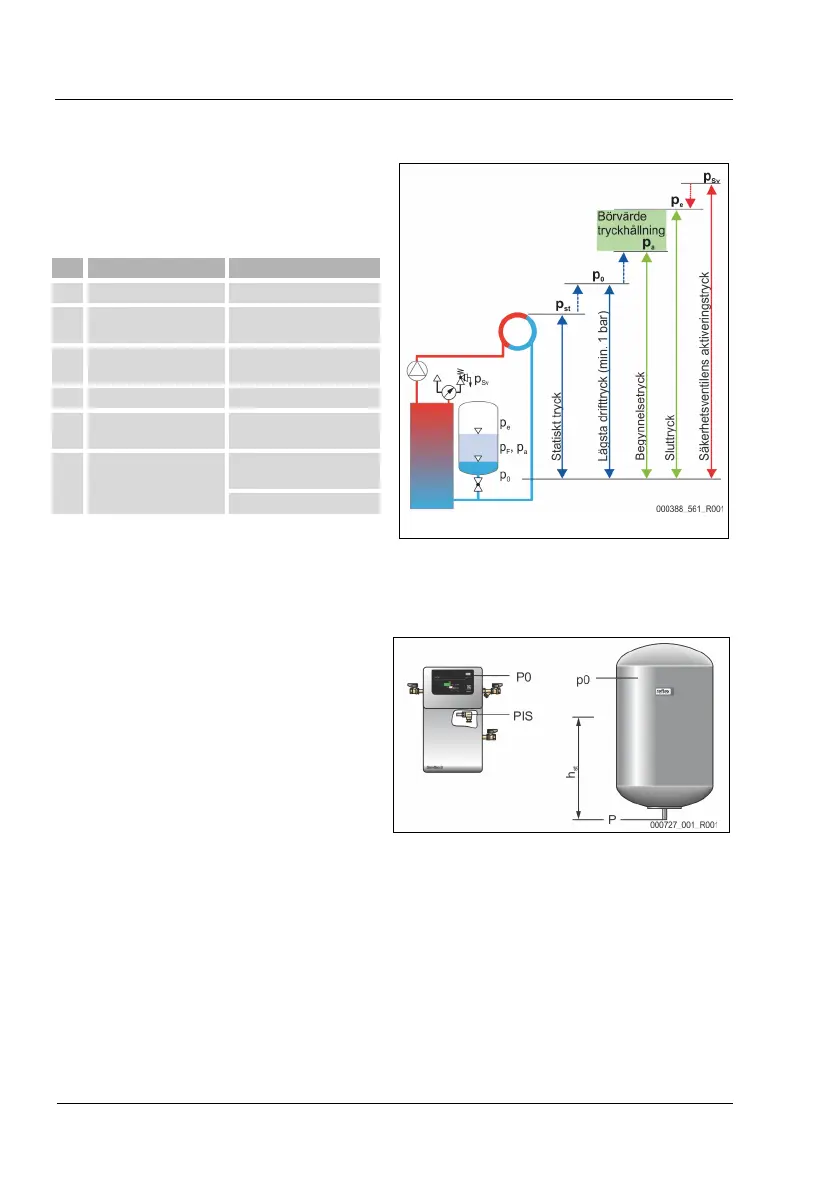

Beskrivning
Beräkning
p
st
Statiskt tryck = statisk höjd (h
st
)/10
p
0
Lägsta drifttryck = p
st
+ 0,2 bar
(rekommenderas)
p
a
Begynnelsetryck (pump
”PÅ”)
= p
0
+ 0,3 bar
Vilotrycksområde
p
e
Sluttryck ≤ p
sv
- 0,5 bar (för p
sv
≤ 5,0
bar)
p
sv
Säkerhetsventilens
aktiveringstryck
= p
0
+ 1,2 bar (för p
sv
≤ 5,0
bar)
= 1,1 x p
0
+ 0,8 bar
B
eräkningen av lägsta drifttryck kan utföras direkt och sparas för konfigurering vid den första idrifttagningen via appen Reflex
Control Smart. Kontrollera alltid även det korrekta förtrycket för MAG i anläggningen. Gå tillväga enligt följande:
1. Ställ in styrningen på ”Magcontrol” i appen.
2. Bestäm enhetens lägsta drifttryck ”P
0
” beroende av förtrycket ”p0” i membrantryckexpansionskärlet.
•
Enheten är installerad på samma nivå som
membrantryckexpansionskärlet (hst = 0).
– P
0
= p0*
•
Enheten är installerad lägre än
membrantryckexpansionskärlet.
– P
0
= p0 + h
st
/10*
•
Enheten är installerad högre än membran-
tryckexpansionskärlet.
– P
0
= p0 - h
st
/10*
*
p0 i bar, h
st
i m

Anvisning!
Iaktta Reflex planeringsdirektiv.
•
Tänk vid planeringen på att enhetens arbetsområde ligger i tryckhållningens arbetsområde mellan
begynnelsetrycket ”pa” och sluttrycket ”pe”.
