Montering
Vakuum-sprayavgasning — 20.05.2019 Svenska — 15
Gå tillväga enligt följande:
• Anslutningen av avgasningsledningarna ”DC” utförs i anläggningssystemets huvudflöde ”V”.
• Enheten behöver två avgasningsledningar ”DC” för anläggningssystemet.
– En avgasningsledning för det gasrika vattnet från anläggningssystemet.
– En avgasningsledning för det gasfattiga vattnet tillbaka till anläggningssystemet.
• Montera avgasningsledningarna i närheten av expansionsledningen ”EC”.
– Därigenom garanteras stabila tryckförhållanden.
• Ställ upp enheten nära membrantryckexpansionskärlet ”MAG”.
– Därigenom säkerställs en tryckövervakning av membrantryckexpansionskärlet.
– Ställ in driftsättet ”Magcontrol” i styrningen.

Anvisning!
•
Tänk på anslutningen i huvudflödet ”V”. Framför allt vid kopplingsvarianter med hydrauliska växlar och
returtillsatser.
– Kopplings- och eftermatningsvarianter, se kapitel 6.4 "Kopplings- och eftermatningsvarianter" på sida
15.

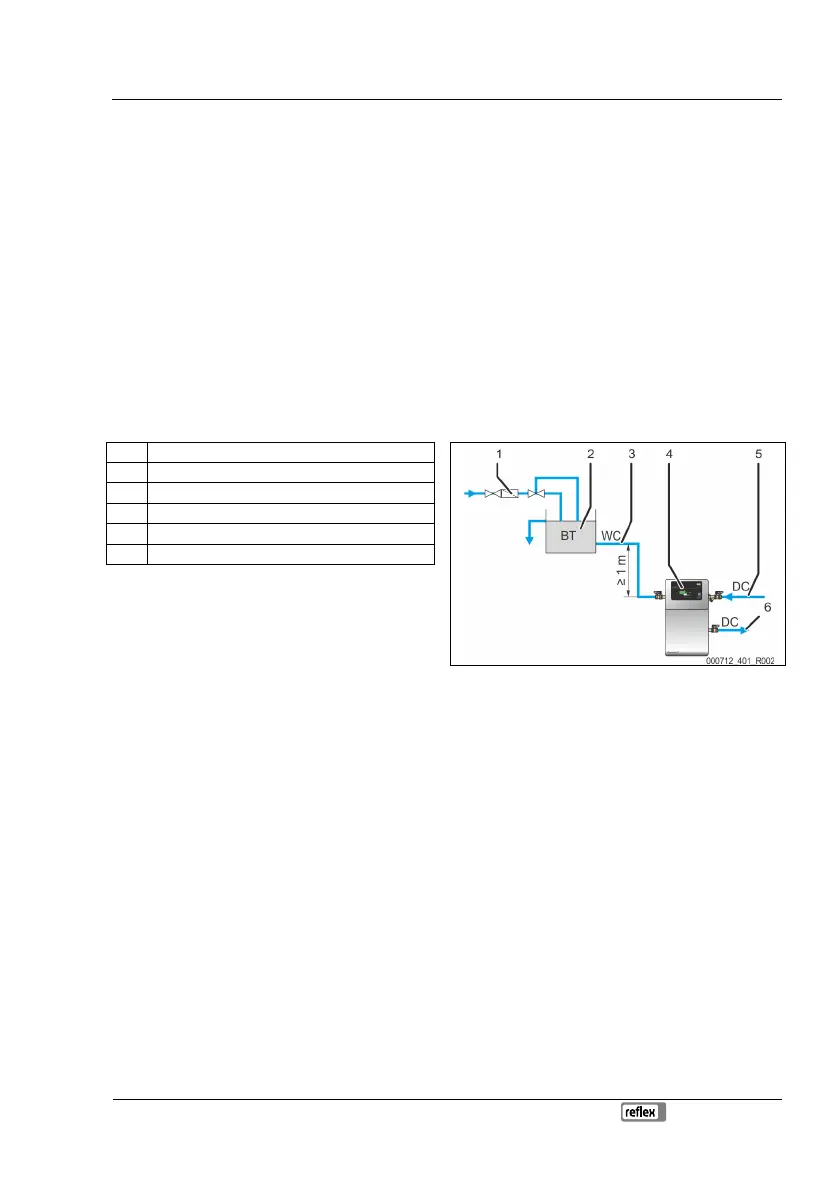

6.3.3.1 Eftermatningsledning
1 Smutsfälla ”ST”
2 Nätavskiljningsbehållare ”BT”
3 Eftermatningsledning ”WC”
4 Enhet
5 Avgasningsledning ”DC” (gasrikt vatten)
6 Avgasningsledning ”DC” (avgasat vatten)
Iaktta följande villkor vid eftermatning av vatten:
• Vid eftermatning med vatten via en
nätavskiljningsbehållare ”BT” måste dennas underkant
ligga minst 1 m ovanför enhetens pump ”PU”.
• Förslut anslutningen till eftermatningsledningen ”WC”
om ingen eftermatningsledning ansluts.
– Ställ in eftermatningsvarianten ”Levelcontrol” i
enhetens styrning.
• Installera minst en smutsfälla ”ST” med maskstorlek ≤ 0,25 mm strax före 2-vägs-motorkulventilen ”CD”.

Anvisning!
Undvik störning på enheten.
–
Säkerställ manuell eftermatning med vatten till anläggningssystemet.

Anvisning!
Använd en tryckregulator i eftermatningsledningen ”WC” om vilotrycket överskrider 6
bar.
6.4 Kopplings- och eftermatningsvarianter
Enheten har 2 eftermatningsvarianter:
• Tryckberoende eftermatning ”Magcontrol”.
– För ett anläggningssystem med ett membrantryckexpansionskärl.
• Nivåberoende eftermatning ”Levelcontrol”.
– För ett anläggningssystem med en tryckhållningsstation.
– I leveransskicket är enheten förinställd på driftläget ”Levelcontrol”. Om ingen tryckhållningsstation ansluts äger en av
trycket oberoende avgasning utan automatisk eftermatning rum, se kapitel 7.4 "Starta automatdrift" på sida 21.
