Gør som følger:
• Afgasningsledningen "DC" indbygges i hovedvolumenstrømmen "V" i anlægssystemet.
• Enheden skal udstyres med to afgasningsledninger til anlægget.
– En afgasningsledning til det gasrige vand fra anlægget
– En afgasningsledning til det gasfattige vand tilbage til anlægget.
• Monter afgasningsledningen i nærheden af ekspansionsledningen "EC".
– På denne måde sikres stabile trykforhold.
• Opstil enheden i nærheden af membran-trykekspansionsbeholderen "MAG".
– På denne måde sikres trykovervågningen af membran-trykudligningsbeholderen.
– Indstil driftsarten "Magcontrol" i styringen.
Overhold indbygningen i hovedvolumenstrømmen "V". Især ved koblingsvarianter med hydrauliske skiftespor
og returløbsiblandinger.
– Koblings- og efterfødningsvarianter, se kapitlet 6.4 "Koblings- og efterfødningsvarianter" på side 15.

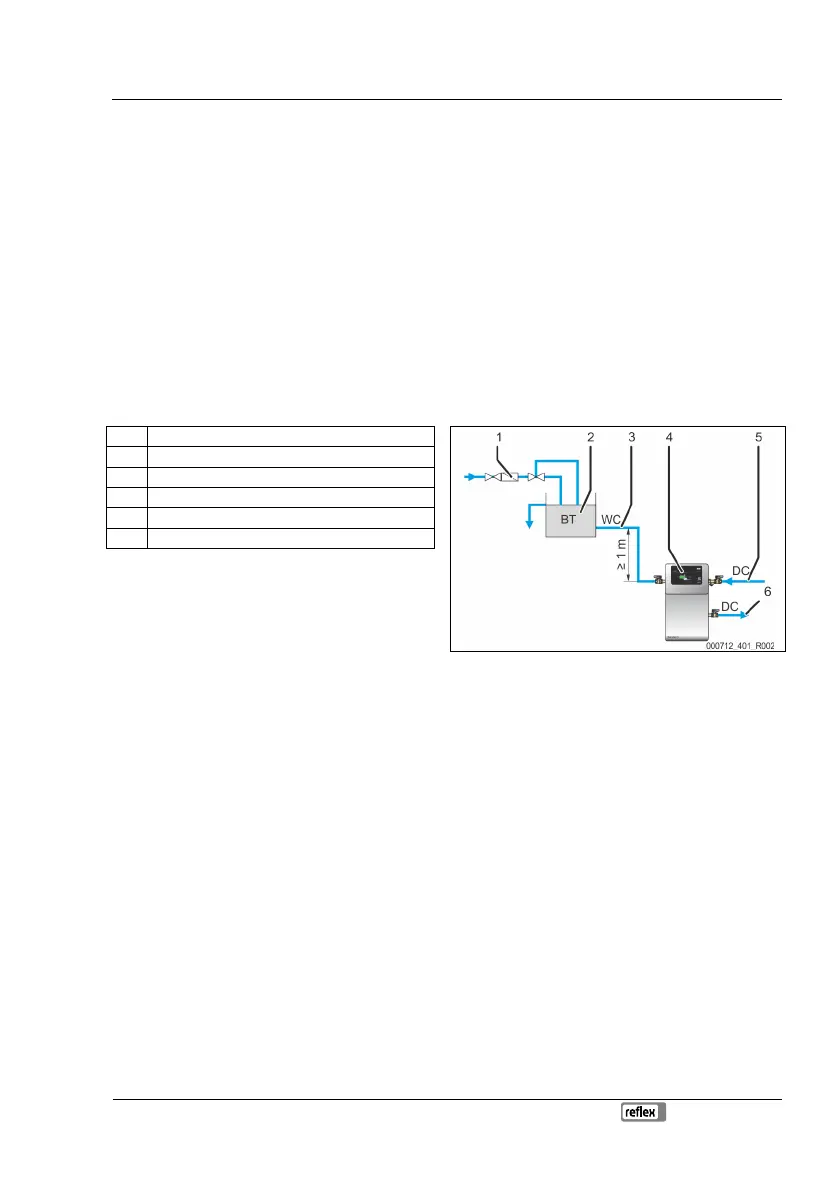

6.3.3.1 Efterfødningsledning
1 Smudsfanger "ST"
2 Netsepareringsbeholder "BT"
3 Efterfødningsledning "WC"
4 Enhed
5 Afgasningsledning "DC" (gasrigt vand)
6 Afgasningsledning "DC" (afgasset vand)
Overhold følgende betingelser ved efterfødning af vand:
• Hvis der efterfødes med vand via en
netsepareringsbeholder "BT", skal beholderens
underkant være mindst 1 m over apparatets pumpe
"PU".
• Luk tilslutningen på efterfødningsledningen "WC", hvis
der ikke skal tilsluttes en efterfødningsledning.
– Indstil efterfødningsvarianten "Levelcontrol" i apparatets styring.
Installer mindst én smudsfanger "ST" med en maskevidde på ≤ 0,25 mm i nærheden af 2-vejsmotorkuglehanen "CD".
Bemærk!
Undgå fejl på apparatet.
Sørg for, at anlægssystemet kan efterfødes med vand manuelt.
Bemærk!
Brug en trykreduktionsventil i
efterfødningsledningen "WC", hvis hviletrykket overskrider 6 bar.
6.4 Koblings- og efterfødningsvarianter
Enheden råder over 2 efterfødningsvarianter:
• Trykafhængig efterfødning "Magcontrol".
- Ved et anlægssystem med en membran-trykekspansionsbeholder.
• Niveauafhængig efterfødning med "Levelcontrol".
- Ved et anlægssystem med en trykholdestation.
– Enheden er forindstillet i driftstilstanden "Levelcontrol" ved afleveringen. Hvis der ikke tilsluttes en trykholdestation,
afgasses der uafhængigt af trykket uden automatisk efterfødning, se kapitlet 7.4 "Start af automatisk drift" på side 21.
