Opis aparata
8
— Slovenščina Vakuumsko pršilno razplinjanje — 20.05.2019
4.2 Identifikacija
Na tipski tablici odčitajte podatke o proizvajalcu, leto izdelave, proizvodno številko ter tehnične podatke.
Navedbe na tipski tablici
Pomen
Type Oznaka aparata
Serial No. Serijska številka
min. / max. allowable pressure P Minimalni/maksimalni dopustni tlak
max. continuous operating temperature Maksimalna temperatura trajnega obratovanja
min. / max. allowable temperature / flow temperature TS Minimalna/maksimalna dopustna temperatura/temperatura
vtoka TS
Year built Leto izdelave
min. operating pressure set up on shop floor Tovarniško nastavljen minimalni obratovalni tlak
at site Nastavljen minimalni obratovalni tlak
max. pressure saftey valve factory - aline Tovarniško nastavljen vklopni tlak varnostnega ventila
at site Nastavljen vklopni tlak varnostnega ventila
4.3 Delovanje
Aparat razplinja vodo iz sistema naprav in svežo vodo iz napajanja. Iz vode odstranjuje do 90 % raztopljenih plinov. Razplinjuje se v
časovno krmiljenih ciklih.
En cikel sestavljajo naslednje faze:
1. Vzpostavljanje vakuuma
– Vakuumska črpalka „PU“ pripravlja vakuum. Dotok „DC“ (pri razplinjanju med napajanjem „WC“) k črpalki je odprt.
Skozi šobo se voda, bogata s plini, vpršuje v pršilno cev. Naprava je nastavljena tako, da črpalka cevi odvzema več vode
kot je dospeva skozi šobo.
2. Vbrizgavanje
– Dotok k vakuumski črpalki „PU“ se odpre. Odvisno od zahteve se delni tok vode, bogatene s plinom, iz sistema naprav
ali sveža voda iz napajanja dovaja po vodih „DC“ ali „WC“ aparata. V vakuumski črpalki se fona fino razpršuje. Velika
površina razpršene vode in enormni padec nasičenja plina do vakuuma vodita k razplinjanju vode. Razplinjena voda se
skozi vakuumsko črpalko črpa nazaj v napravo.
3. Izločanje
– Vakuumska črpalka „PU“ se izklopi. Voda se vbrizgava naprej in razplinja. Nivo vode v vakuumski črpalki raste. Plini, ki
so se ločili od vode, se izločijo skozi razplinjalni ventil „DV“ v okoljsko atmosfero.
4. Čas mirovanja
– Ko se je plin izločil, aparat nekaj časa miruje preden se požene nov cikel.

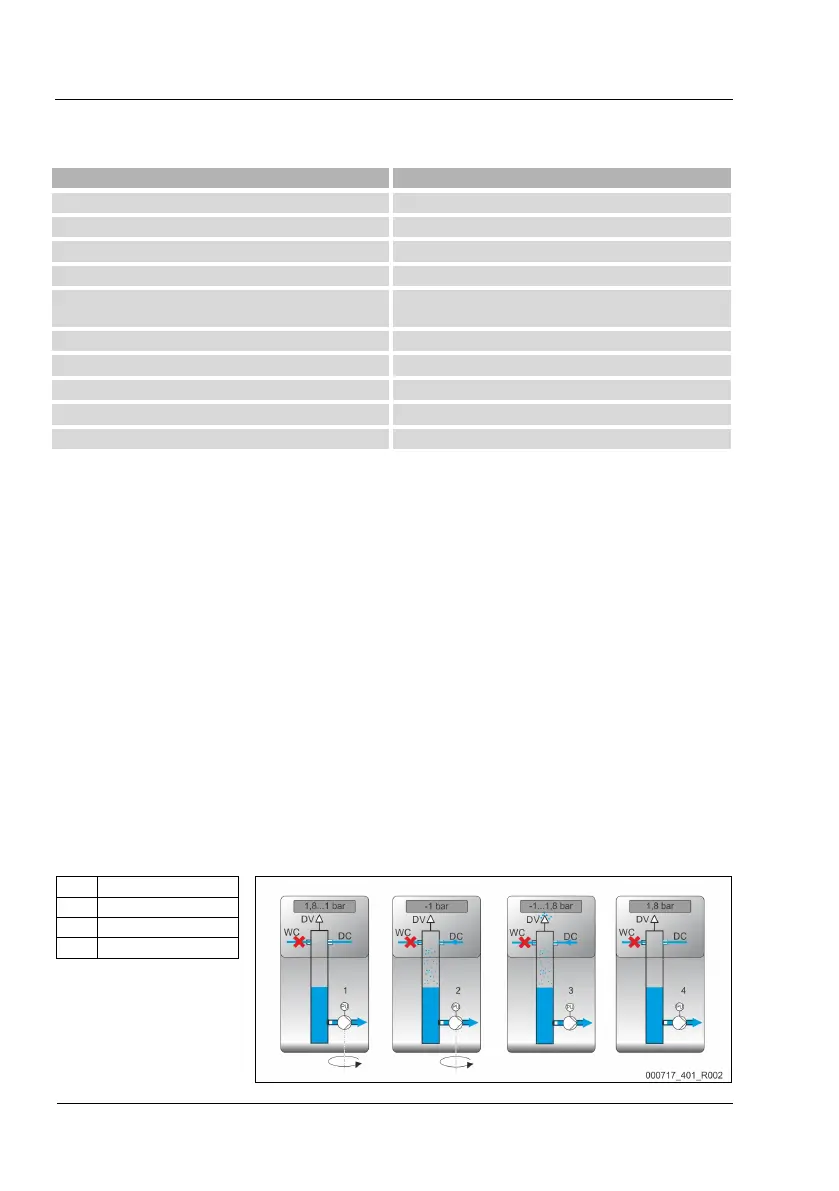

Potek razplinjalnega cikla v vakuumski črpalki PU
Hladilni sistem za vodo ≤ 30 °C, tlak v napravi: 1,8 bar, razplinjanje naprave „DC“ v obratovanju, razplinjanje med napajanjem „WC“
zaprto.
1 Vzpostavljanje vakuuma
2 Vbrizgavanje
3 Izločanje
4 Čas mirovanja
