Beskrivning av enheten
Vakuum-sprayavgasning — 20.05.2019
Svenska — 9
Avgasning
Hela avgasningsprocessen regleras hydrauliskt med hjälp av den integrerade tryckgivaren och enhetens styrning. Driftstatus
övervakas och visas på displayen till enhetens styrning. I styrningen kan 3 olika avgasningsprogram och 2 olika
eftermatningsvarianter väljas och ställas in.
Avgasningsprogram
Kontinuerlig avgasning:
För en kontinuerlig avgasning under flera timmar eller dagar med följden av avgasningscykler utan
paustider. Detta program re
kommenderas efter idrifttagning och efter reparationer.
Intervallavgasning:
En intervallavgasning består av ett begränsat antal avgasningscykler. Mellan intervallerna iakttas en
paustid. Detta program rekommenderas för kontinuerlig drift.
Eftermatningsavgasning:
Eftermatningsavgasningen aktiveras automatiskt under den kontinuerliga avgasningen eller
intervallavgasningen med varje eftermatning av vatten i driftläget Magcontrol och Levelcontrol.
Aktiveringen sker elektriskt mot utförd extern
eftermatningsbegäran från tryckhållningsstationen.
Eftermatningens motorkulventil öppnas och systemets motorkulventil stängs.
Eftermatningsvarianter
Det finns två eftermatningsvarianter. Dessa övervakas via eftermatningstiden och eftermatningscyklerna.
Anvisning!
Från och med en ledningslängd på 8
m rekommenderar vi val av den närmast större nominella diametern DN 20. Max.
ledningslängd 25 m.

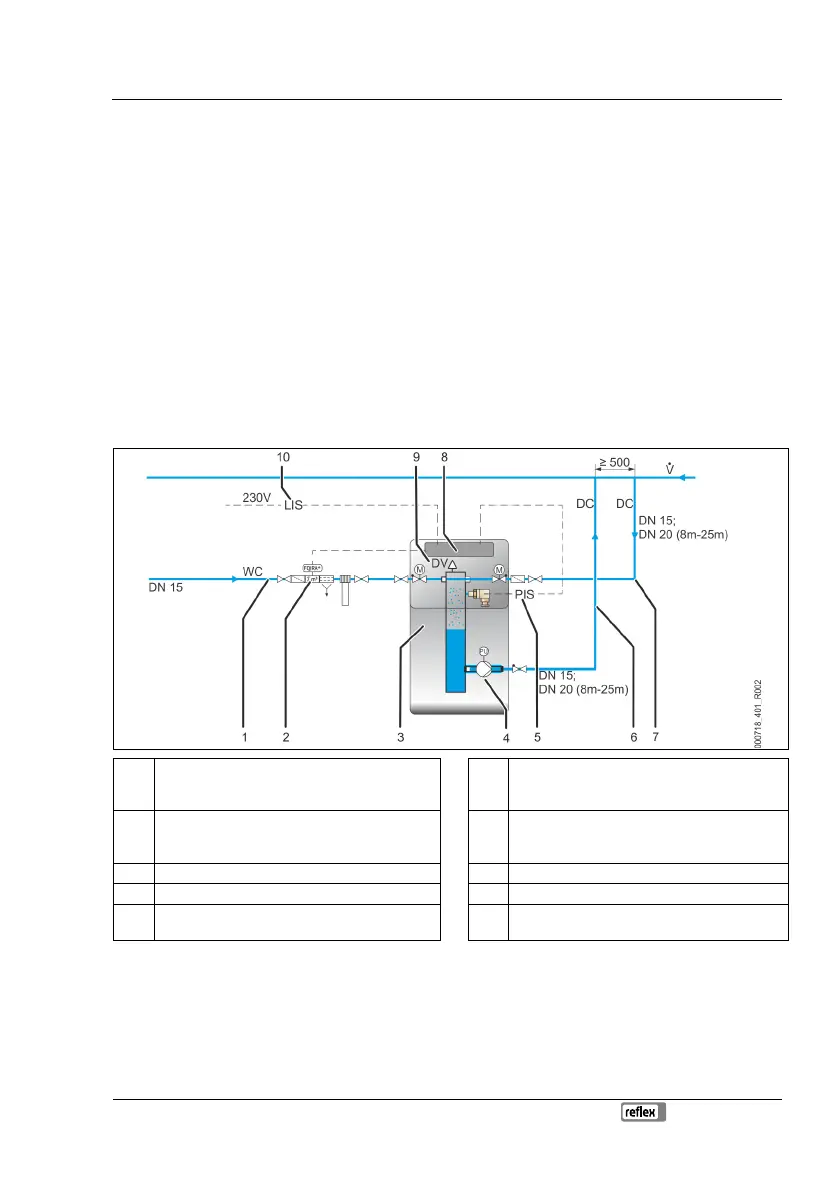

1 Eftermatningsledning ”WC”, nominell diameter DN
15
6 Avgasningsledning ”DC” (avgasat vatten till
anläggningssystemet), nominell diameter DN 15;
DN 20 (8 m-25 m)
2 Tillsatsenhet som tillval (se kapitlet Extrautrustning
som tillval)
7 Avgasningsledning ”DC” (gasrikt vatten från
anläggningssystemet), nominell diameter DN 15;
DN 20 (8 m-25 m)
3 Enhet 8 Styrning till enheten
4 Vakuumpump ”PU” 9 Avgasningsventil DV”
5 Enhetens tryckgivare ”PIS” 10
Signalledning från nivåsensorn ”LIS” på en
tryckhållningsstation
Magcontrol:
För anläggningar med membrantryckexpansionskärl.
Med hjälp av den integrerade tryckgivaren ”PIS” registreras och övervakas trycket i värme-
eller kylsystemet.
Om trycket faller under det beräknade påfyllningstrycket aktiveras eftermatningsavgasningen.
Levelcontrol:
För anläggningar med tryckhållningsstationer.
Vid tryckhållningsstationen fastställs vattennivån i expansionskärlet med hjälp av en tryckmätdosa ”LIS”.
Eftermatningsfunktionen utlöses via en 230 V-signal.
