Beskrivelse af enheden
Vakuum - Sprayafgasning — 20.05.2019 Dansk — 9
Afgasning
Den samlede afgasningsproces reguleres hydraulisk med den integrerede tryksensor og enhedens styring. Driftstilstandene
overvåges og vises på apparatstyringens display. Der kan vælges og indstilles 3 forskellige afgasningsprogrammer og 2 forskellige
efterfødningsvarianter i styringen.
Afgasningsprogrammer
Permanentafgasning:
Permanentafgasning i flere timer eller dage uden pauser mellem afgasningscyklerne. Dette program
anbefales efter idrifttagning og efter reparation.
Intervalafgasning:
En
intervalafgasning består at et begrænset antal afgasningscykler. Der lægges pauser ind mellem
intervallerne. Dette program anbefales ved permanentdrift.
Efterfødningsafgasning:
I driftsmodus Magcontrol og Levelcontrol aktiveres efterfødningsafgasningen au
tomatisk under
permanent
- eller intervalafgasningen, hver gang der efterfødes med vand. Aktiveringen sker elektrisk, når
der sendes et eksterne krav om efterfødning fra trykholdestationen.
Efterfødningens motorkuglehane åbnes, og systemmotorkuglehanen lukk
es.
Efterfødningsvarianter
Der er to efterfødningsvarianter. Disse varianter overvåges via efterfødningstiden og efterfødningscyklerne.

Bemærk!
Fra en ledningslængde på 8
m anbefaler vi at vælge den næststørste lysning DN 20. Maks. ledningslængde 25 m

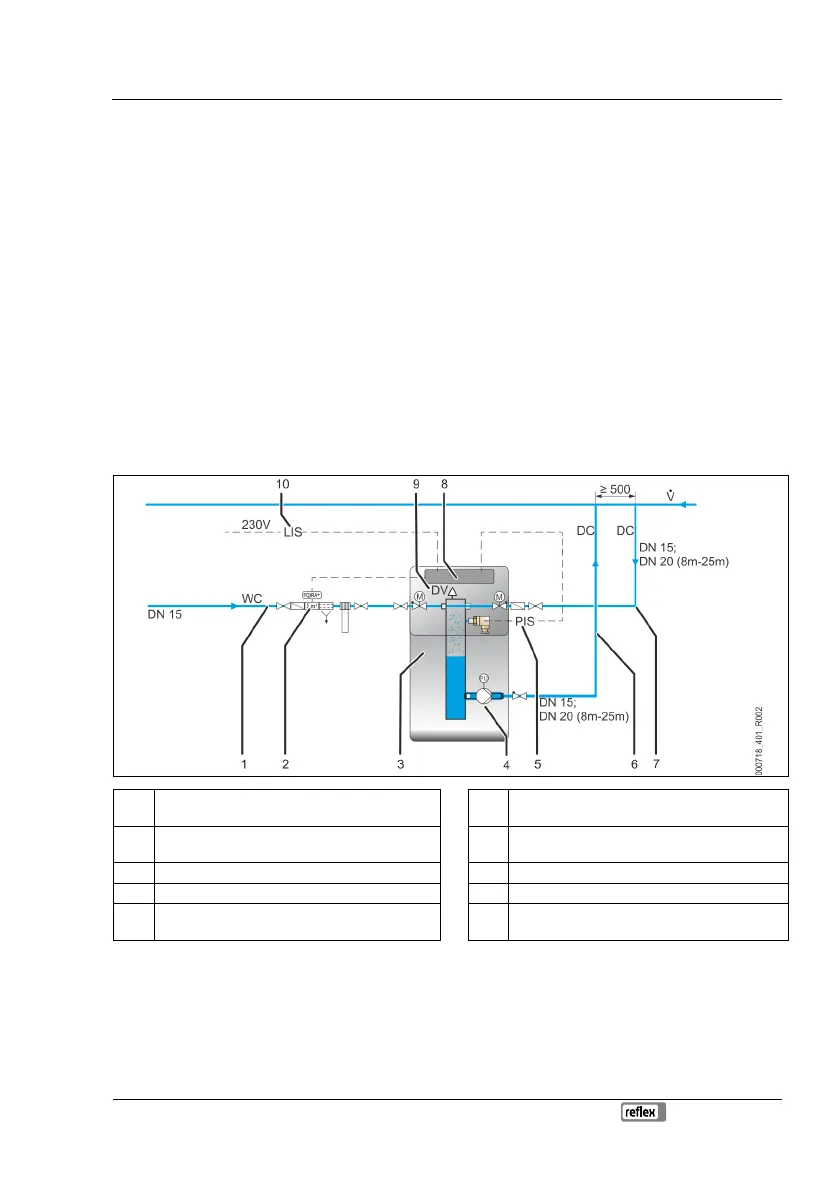

1 Efterfødningsledning "WC", lysning DN 15 6 Afgasningsledning "DC" (afgasset vand til
anlægssystemet), lysning DN 15; DN 20 (8 m-25 m)
2 Valgfrit ekstraapparat (se kapitlet Valgfrit
ekstraudstyr)
7 Afgasningsledning "DC" (gasrigt vand fra
anlægssystemet), lysning DN 15; DN 20 (8 m-25 m)
3 Enhed 8 Apparatstyring
4 Vakuumpumpe "PU" 9 Afgasningsventil "DV"
5 Tryksensor "PIS" til apparatet 10 Signalledning fra niveausensoren "LIS" på en
trykholdestation
Magcontrol:
Ved anlæg med membran
-trykekspansionsbeholdere.
– Ved hjælp af den integrerede tryksensor "PIS" registreres og overvåges trykket i varme- eller
kølesystemet.
Hvis trykket falder under det beregnede påfyldningstryk, aktiveres
efterfødningsafgasningen.
Levelcontrol:
Ved anlæg med trykholdestationer.
– Vandstanden i trykholdestationens ekspansionsbeholder bestemmes ved hjælp af en trykmåledåse
"LIS". Efterfødningsfunktionen udløses via et eksternt 230 V-signal.
