Vakuum - sprayavgassing — 20.05.2019 Norsk — 9
Avgassing
Hele avgassingsprosessen reguleres hydraulisk ved hjelp av den integrerte trykksensoren og styringen til enheten. Driftsstatus
overvåkes og vises i displayet fra styringen til enheten. I styringen kan man velge mellom og stille inn 3 forskjellige
avgassingsprogrammer og 2 forskjellige ettermatingsvarianter.
Avgassingsprogrammer
Permanent avgassing:
For permanent avgassing over flere timer og dager med en serie avgassingssykluser uten pausetider.
Dette programmet anbefales etter igangsetting og etter repara
sjoner.
Intervallavgassing:
En intervallavgassing består av et begrenset antall avgassingssykluser. Det tas en pause mellom
intervallene. Dette programmet anbefales for permanent drift.
Ettermatingsavgassing:
Ettermatingsavgassingen aktiveres automatisk
under permanent og intervallavgassing med hver
ettermating av vann i driftsmodusen Magcontrol og Levelcontrol.
Aktiveringen skjer elektrisk ved en
eksternt ettermatingsforespørsel fra trykkholdestasjonen
Motorkuleventilen for ettermating åpnes og systeme
ts motorkuleventil lukkes.
Ettermatingsvarianter
Det finnes to ettermatingsvarianter. Disse overvåkes ved hjelp av ettermatingstiden og ettermatingssyklusene.

Merk!
Fra en ledningslengde på 8
m anbefaler vi alltid å velge den neste større nominelle diameteren DN 20. Maks.
ledningslengde 25 m.

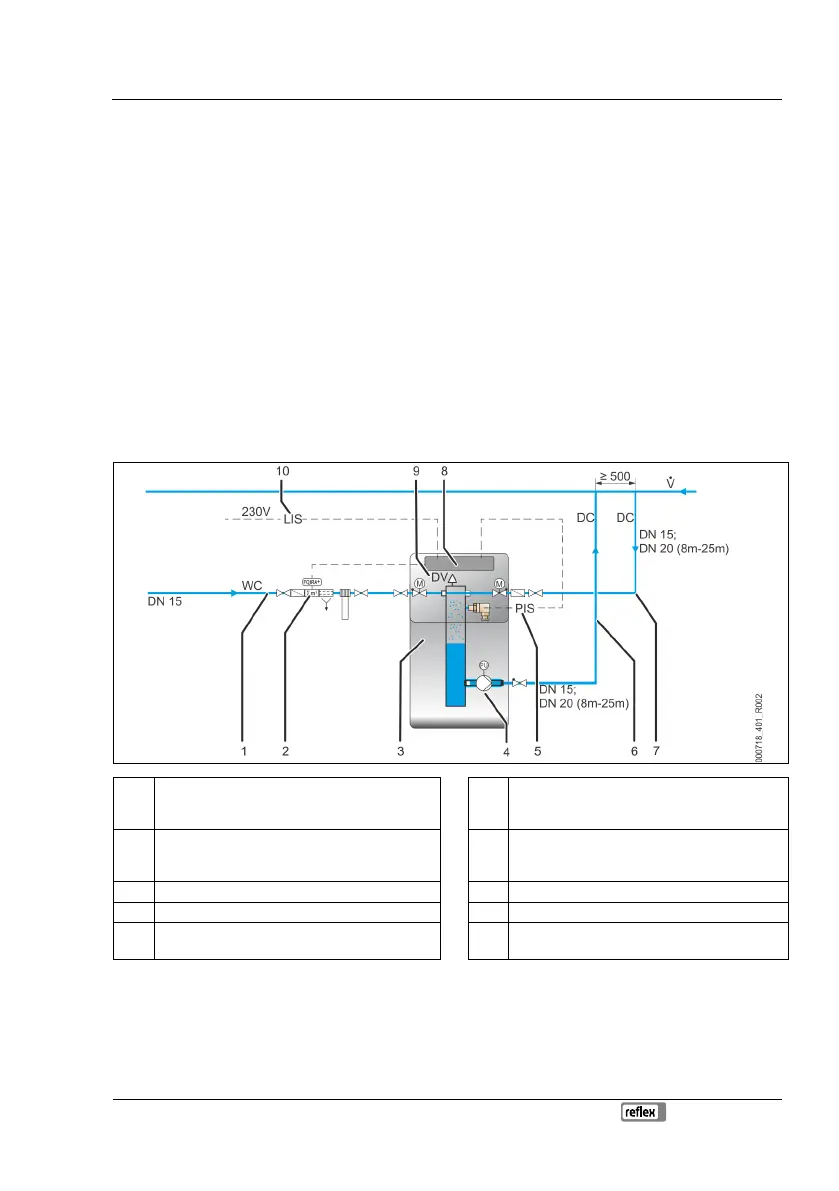

1 Ettermatingsledning "WC", nominell diameter DN 15 6 Avgassingsledning "DC" (avgasset vann til
anleggssystemet), nominell diameter DN 15, DN 20
(8 m-25 m)
2 Valgfritt tilleggsutstyr (se kapitlet Valgfritt
tilleggsutstyr)
7 Avgassingsledning "DC" (gassrikt vann fra
anleggssystemet), nominell diameter DN 15, DN 20
(8 m-25 m)
3 Enhet 8 Styring fra enheten
4 Vakuumpumpe "PU" 9 Avgassingsventil "DV"
5 Trykksensor "PIS" fra enheten 10 Signalledning fra nivåsensoren “LIS” til en
trykkholdestasjon
Magcontrol:
For
anlegg med membran-trykkekspansjonsbeholdere.
–
Trykket i varme- eller kjølesystemet registreres og overvåkes ved hjelp av den integrerte trykksensoren
"PIS". Hvis trykket faller under det beregnede fylletrykket, aktiveres ettermatingsavgassingen.
Levelcontrol:
For anlegg med trykkholdestasjoner.
–
På trykkholdestasjonen beregnes vannstanden i ekspansjonsbeholderen ved hjelp av en trykkmåler “LIS”.
Ettermatingsfunksjonen utløses via et 230 V signal.
