A készülék leírása
Vákuum-porlasztócsöves gáztalanító — 20.05.2019 Magyar — 9
Gáztalanítás
A teljes gáztalanítási folyamat szabályozása hidraulikusan történik a beépített nyomásérzékelő és a készülékvezérlés segítségével.
Az üzemi állapotok felügyelet alatt állnak, amelyek a készülékvezérlés kijelzőjén jelennek meg. A vezérlésben 3 különböző
gáztalanító program és 2 különböző utántöltési változat választható és állítható be.
Gáztalanító programok
Folyamatos gáztalanítás:
Több órán vagy napon át tartó gáztalanításhoz szünetek nélküli
gáztalanítási ciklusok sorához. Ezt a
programot üzembe helyezés vagy javítás után javasoljuk.
Szakaszos gáztalanítás:
A szakaszos gáztalanítás korlátozott számú gáztalanítási ciklusokból áll. Az időközök között szünetet kell
tartani. Ezt a programot
folyamatos üzemeltetésnél javasoljuk.
Utántöltési gáztalanítás:
A Magcontrol és Levelcontrol üzemmódban az utántöltési gáztalanítás a folyamatos vagy szakaszos
gáztalanítás során automatikusan bekapcsol a víz minden egyes utántöltésével. A bekapcsolás a
n
yomástartó állomás elektromos külső utántöltés kérésére történik.
Az utántöltés motoros golyóscsapja nyit, és a rendszer motoros golyóscsapja zár.
Utántöltési változatok
Két utántöltési változat létezik. Ezeket az utántöltési időn és ciklusokon keresztül lehet felügyelni.

Tudnivaló!
8 m
-es vezetékhossztól a következő legnagyobb DN 20 névleges átmérőt kell választani. Max. vezetékhossz 25 m.

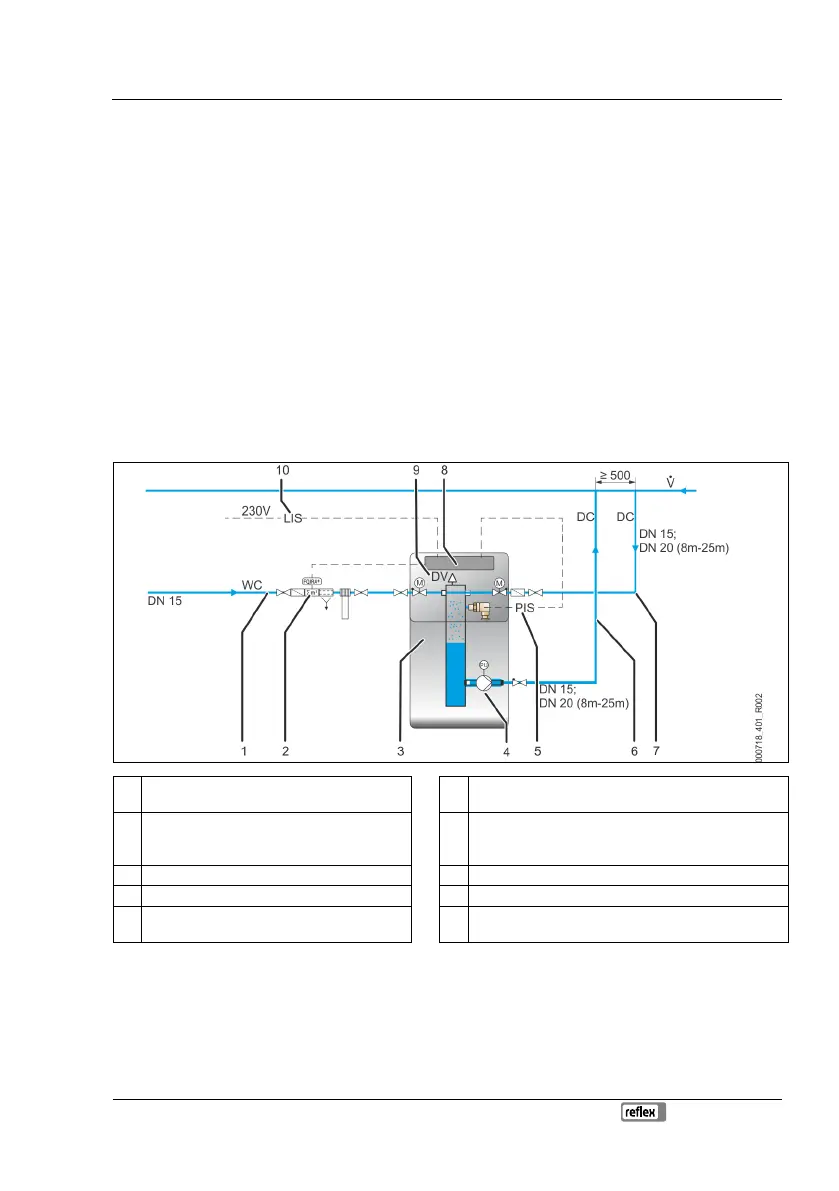

1 „WC” utántöltő vezeték, névleges átmérő DN 15 6 „DC” gáztalanító vezeték (gáztalanított víz a berendezés
rendszere felé), névleges átmérő DN 15, DN 20 (8 m-25 m)
2 Opcionális kiegészítő készülék (lásd az opcionális
kiegészítő felszereltség fejezetet)
7 „DC” gáztalanító vezeték (gáztalanított víz a
berendezésrendszer felől), névleges átmérő DN 15, DN 20
(8 m-25 m)
3 Készülék 8 Készülékvezérlés
4 „PU” vákuumszivattyú 9 „DV” gáztalanító szelep
5 A készülék „PIS” nyomásérzékelője 10 Jelvezeték egy nyomástartó állomás „LIS” szintérzékelője
felől
Magcontrol:
Membrános tágulási tartályos berendezésekhez.
– A beszerelt „PIS” nyomásérzékelő segítségével feljegyzi és felügyeli a fűtő- vagy hűtőrendszerben
lévő nyomást. Ha a nyomás a kiszámolt töltési nyomás alá esik, akkor bekapcsol az utántöltési
gáztalanítás.
Levelcontrol:
Nyomástartó állomásos berendezésekhez.
– A nyomástartó állomáson a vízszint a tágulási tartályban egy „LIS” nyomásmérő doboz segítségével
kerül meghatározásra. Az utántöltési funkció egy külső 230 V jellel kerül kiváltásra.
