Peligro de lesiones debido a un elevado peso del dispositivo
A causa del peso del dispositivo existe peligro de daños físicos y accidentes.
• En caso necesario, al realizar el montaje o el desmontaje solicite la ayuda de una segunda persona.
Daños en el dispositivo por el transporte
En caso de transporte inadecuado, pueden producirse daños en el dispositivo.
• Proteja las conexiones de daños con las cubiertas adecuadas.
4 Descripción del dispositivo
El dispositivo es una estación de desgasificación y realimentación. Los principales ámbitos de aplicación son circuitos de calefacción
y refrigeración así como instalaciones en las que deben evitarse averías de servicio a causa de gases disueltos o libres. El dispositivo
funciona con una bomba de vacío construida para esta finalidad de uso. Esto permite una ejecución compacta para tamaños de
instalaciones pequeños y medianos.
El dispositivo ofrece las siguientes seguridades:
• No se produce absorción directa de aire mediante control del mantenimiento de presión con realimentación automática.
• No se producen problemas de circulación a causa de burbujas libres en el agua de circulación.
• Reducción de los daños de corrosión a causa de desoxidación del agua de llenado y realimentación.

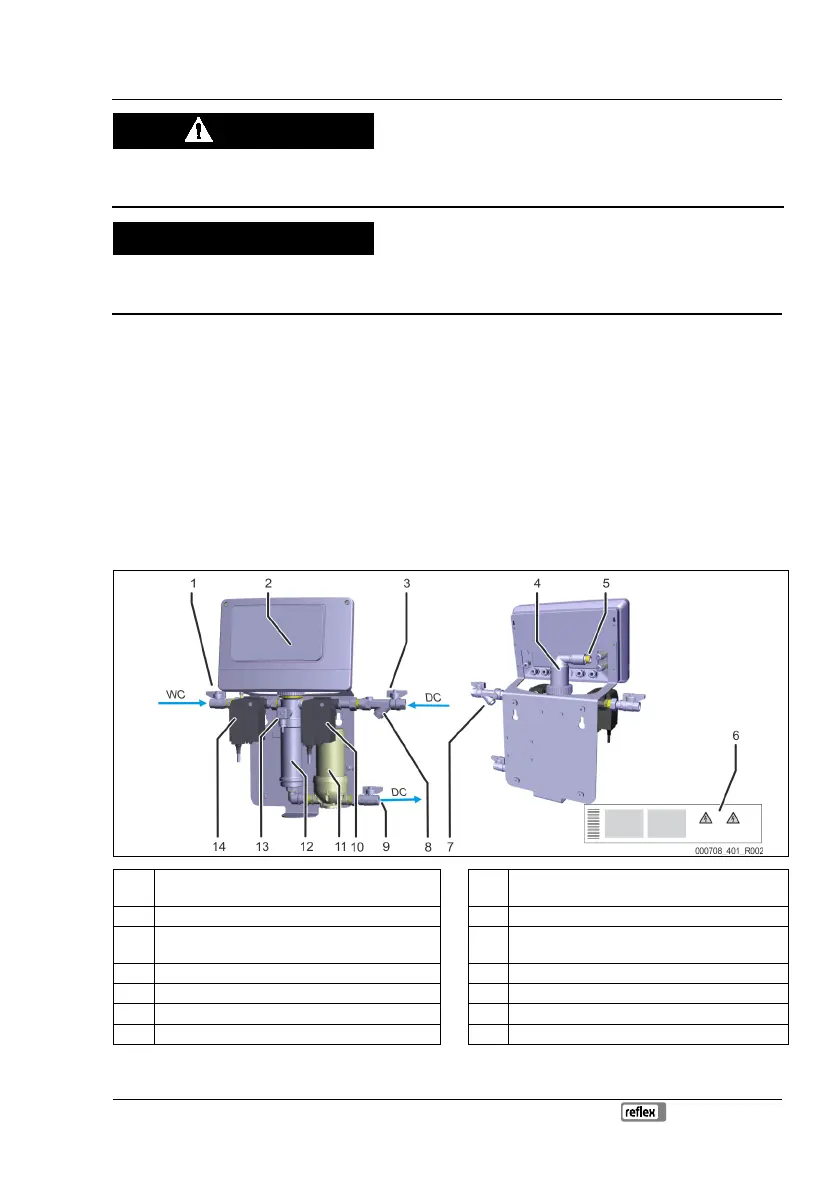

4.1 Representación esquemática
1 Conexión de la tubería de realimentación WC 8 Inserto de filtro integrado en el lado de sistema de
la válvula de conexión
2 Control 9 Conexión tubería lado de salida DC
3 Conexión tubería de alimentación lado del sistema
DC
10 Llave esférica de motor lado del sistema
4 Ventilador 11 Bomba
5 Válvula de retorno en el ventilador 12 Boquilla de aspersión
6 Placa de características 13 Sensor de presión
7 Colector de suciedad 14 Llave esférica de motor lado de realimentación
