Descripción del dispos
Vacío - desgasificación pulverizadora — 20.05.2019
Español — 9
Desgasificación
Todo el proceso de desgasificación se regula hidráulicamente mediante el sensor de presión integrado y el control del equipo. Los
estados de servicio se controlan y se muestran en la pantalla del control del equipo. En el control pueden elegirse y ajustarse 3
programas de desgasificación distintos y 2 variantes de realimentación distintas.
Programas de desgasificación
Desgasificación
permanente:
Para una desgasificación permanente a lo largo de varias horas o días con la sucesión de ciclos de
desgasificación sin tiempos de pausa. Este programa se recomienda tras la puesta en servicio y tras
reparaciones.
Desgasificación a
intervalos:
Una desgasificación a intervalos está formada por un número limitado de ciclos de desgasificación.
Entre
los intervalos se mantiene un tiempo de pausa. Este programa se recomienda para el servicio continuo.
Desgasificación de
realimentación:
La desgasificación de realimentación se activa automáticamente durante la desgasificación permanente o
a intervalos con cada realimentación de agua en el modo operativo Magcontrol y Levelcontrol. La
activación se realiza
eléctricamente según una solicitud de realimentación externa fijada de la estación de
mantenimiento de la presión
La llave esférica de motor de realimentación se abre y la llave esférica de motor del sistema se cierra.
Variantes de realimentación
Hay dos variantes de realimentación. Estas son controladas por el tiempo de realimentación y los ciclos de realimentación.
¡Nota!
A partir de una longitud de línea de 8
m recomendamos elegir el diámetro nominal más grande siguiente DN 20.
Longitud de línea máx. 25 m.

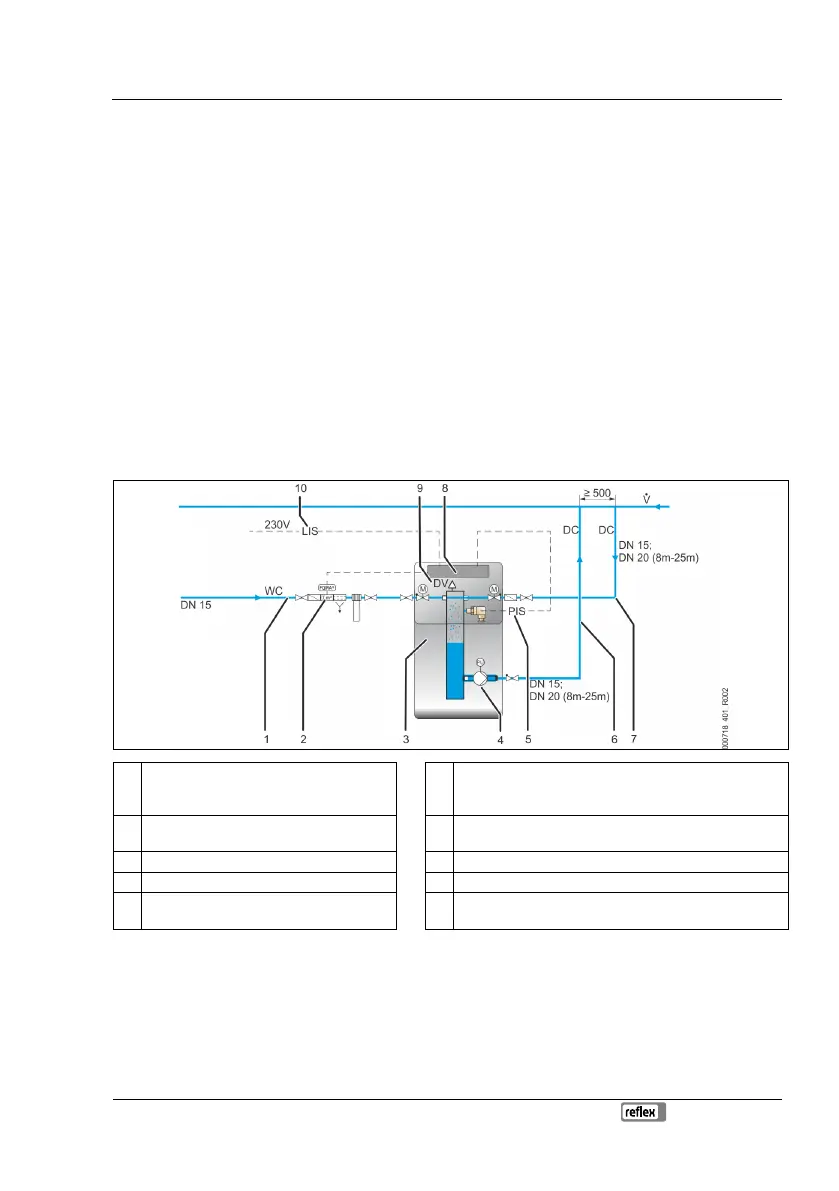

1 Tubería de realimentación "WC", diámetro
nominal DN 15
6 Tubería de desgasificación "DC" (agua desgasificada para el
sistema de la instalación), diámetro nominal DN 15; DN 20
(8 m-25 m)
2 Equipo adicional opcional (véase el
equipamiento adicional opcional)
7 Tubería de desgasificación "DC" (agua rica en gases del sistema
de la instalación), diámetro nominal DN 15; DN 20 (8 m-25 m)
3 Equipo 8 Control del equipo
4 Bomba de vacío "PU" 9 Válvula de desgasificación "DV"
5 Sensor de presión "PIS" del equipo 10 Línea de señal del sensor de nivel "LIS" de una estación de
mantenimiento de la presión
recipientes de expansión de presión de membrana.
– Con ayuda del sensor de presión integrado "PIS", se registra y controla la presión en el sistema de
calefacción o refrigeración. Si la presión cae por debajo de la presión de llenado calculada, se activa la
desgasificación de realimentación.
Para instalaciones con estaciones de mantenimiento de la presión.
– En la estación de mantenimiento de la presión se registra el nivel de agua en su recipiente de
expansión con ayuda de un captor de presión "LIS". La función de realimentación se activa mediante
